Способ измерения частоты переменного тока

Способ измерения частоты переменного тока

Иллюстрации

Показать все

Реферат



Класс 21е, 36 № 72987

СССР

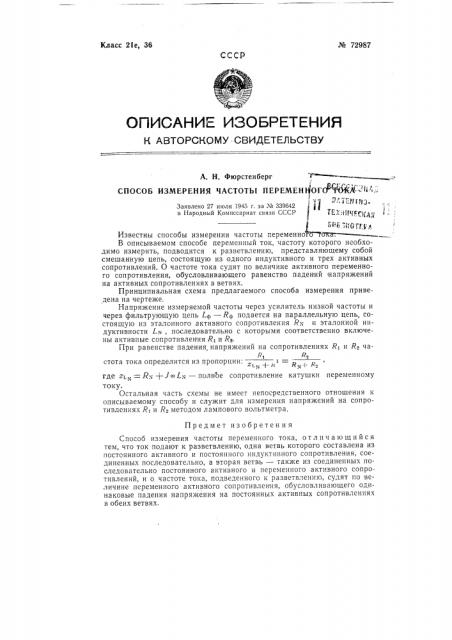

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ - СВИДЕТЕЛЬСТВУ

Предмет изобретения

Способ измерения частоты переменного тока, отличающийся тем, что ток подают к разветвлению, одна ветвь которого составлена из постоянного активного и постоянного индуктивного сопротивления, соединенных последовательно, а вторая ветвь — также из соединенных последовательно постоянного активного и переменного активного сопротивлений, и о частоте тока, подведенного к разветвлению, судят по величине переменного активного сопротивления, обусловливающего одинаковые падения напряжения на постоянных активных сопротивлениях в обеих ветвях.

А. Н, Фюрстенберг У СПОСОБ ИЗМЕРЕНИЯ ЧАСТОТЫ ПЕРЕМЕНЗ ОГСРМКА - > Л

7.г;Теу ги 1

Заявлено 27 июля 1945 г. за No 339о42 в Народный Комиссариат связи СССР ХЕ7дЦич ) А.; " " и 6ТГ.И

Известны способы измерения частоты переменно б"Т

В описываемом способе переменный ток, частоту которого необходимо измерить, подводится к разветвлению, представляющему собой смешанную цепь, состоящую из одного индуктивного и трех активных сопротивлений. О частоте тока судят по величине активного переменного сопротивления, обусловливающего равенство падений напряжений на активных сопротивлениях в ветвях.

Принципиальная схема предлагаемого способа измерения приведена на чертеже.

Напряжение измеряемой частоты через усилитель низкой частоты и через фильтрующую цепь L@ — R4 подается на параллельную цепь, состоящую из эталонного активного сопротивления Ri и эталонной индуктивности LN, последовательно с которыми соответственно включены активные сопротивления R и R .

При равенстве падения напряжений на сопротивлениях Ry и Яв ча 11 2 стота тока определится из пропорции:

Яс „+ (Ян+ Кв где яь — Rv + J Lw — полное сопротивление катушки переменному току.

Остальная часть схемы не имеет непосредственного отношения к описываемому способу и служит для измерения напряжений на сопротивлениях Ri и Ра методом лампового вольтметра. № 72987
