Реферат



Союз Советских

Социалистических

Республик

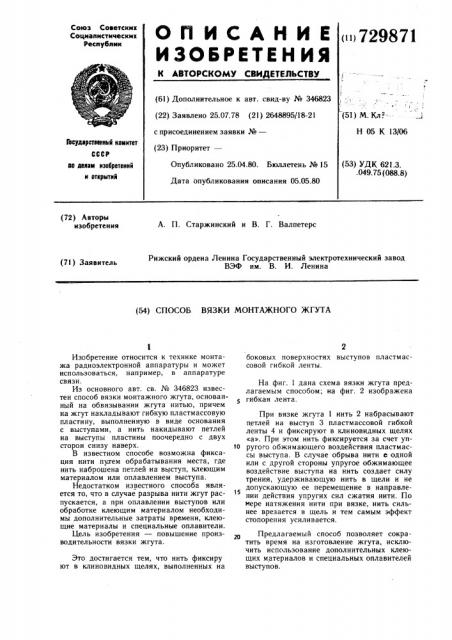

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ iii 729871 (61) Дополнительное к авт. свид-ву № 346823 (22) Заявлено 25.07.78 (21) 2648895/18-21 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 25.04.80. Бюллетень № 15

Дата опубликования описания 05.05.80 (51) М. Кл .-Н 05 К 13/06

Государственный комитет (53) УДК 621.3. .049.75 (088,8) ао делам изобретений и открытий (72) Авторы изобретения

А. П. Старжинский и В. Г. Валпетерс

Рижский ордена Ленина Государственный электротехнический завод

ВЭФ им. В. И. Ленина (71) Заявитель (54) СПОСОБ ВЯЗКИ МОНТАЖНОГО ЖГУТА

Изобретение относится к технике монтажа радиоэлектронной аппаратуры и может использоваться, например, в аппаратуре связи.

Из основного авт. св. № 346823 известен способ вязки монтажного жгута, основанный на обвязывании жгута нитью, причем на жгут накладывают гибкую пластмассовую пластину, выполненную в виде основания с выступами, а нить накидывают петлей на выступы пластины поочередно с двух сторон снизу наверх.

В известном способе возможна фиксация нити путем обрабатывания места, где нить наброшена петлей на выступ, клеющим материалом или оплавлением выступа.

Недостатком известного способа является то, что в случае разрыва нити жгут распускается, а при оплавлении выступов или обработке клеющим материалом необходимы дополнительные затраты времени, клеющие материалы и специальные оплавители.

Цель изобретения — повышение производительности вязки жгута.

Это достигается тем, что нить фиксиру ют в клиновидных щелях, выполненных на боковых поверхностях выступов пластмассовой гибкой ленты.

На фиг. 1 дана схема вязки жгута предлагаемым способом; на фиг. 2 изображена гибкая лента.

При вязке жгута 1 нить 2 набрасывают петлей на выступ 3 пластмассовой гибкой ленты 4 и фиксируют в клиновидных щелях

«а». При этом нить фиксируется за счет упругого обжимающего воздействия пластмассы выступа. В случае обрыва нити о одной или с другой стороны упругое обжимающее воздействие выступа на нить создает силу трения, удерживающую нить в щели и не допускающую ее перемещение в направлении действия упругих сил сжатия нити. По иере натяжения нити при вязке, нить сильнее врезается в щель и тем самым эффект стопорения усиливается.

Предлагаемый способ позволяет сократить время на изготовление жгута, исключить использование дополнительных клеющих материалов и специальных оплавителей выступов.

729871 з

Формула изобретения

Фиг. Z

Составитель В. Климушин

Техред К. Шуфрич Корректор М. Демчик

Тираж 885 Подписное

ЦН И И П И Государственного комитета СССР по делам изобретений н открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал П П П к Патент», г. Ужгород, ул. Проектная, 4

Редактор Л. Гребенникова

Заказ 1330/55

Способ вязки монтажного жгута по авт. св. № 346823, отличающийся тем, что, с целью повышения производительности вязки жгута, нить фиксируют в клиновидных щелях, выполненных на боковых поверхностях выступов пластмассовой гибкой ленты.
