Реферат



ЭЛЕКТРОИМПУЛЬСНЫЙ БУРО ВОЙ СНАРЯД, содержащий буровую колонну труб, керноприемник, наружную и внутреннюю коронки, отличающийся тем, что, с целью предотвращения проникновения промывочной жидкости в диэлектрическую , он снабжен сильфоном и соединительными трубками, причем сильфон и соединительные трубки заполнены жидким диэлектриком.

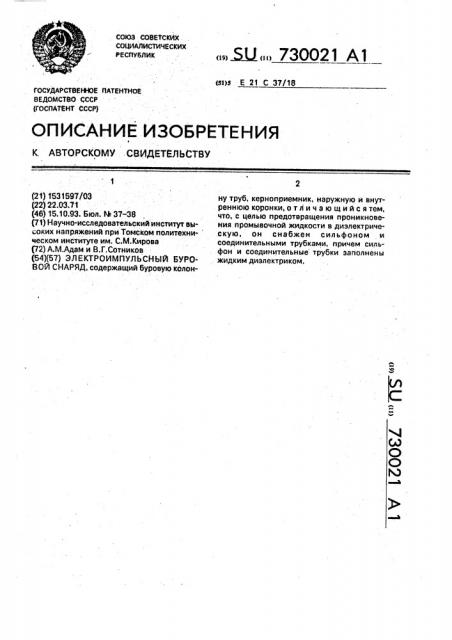

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (t9) () () (и)з Е 21 С 37/18

ГОСУДАРСТВЕНФЕ ПАТЕНТНОЕ

ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 1531597/03 (22) 22.03.71 (46) 15.10.93. Бюл. Q 37-38 (71) Научно-исследовательский институт высоких напряжений при Томском политехническом институте им. С.М;Кирова (72) А,M.Àäàì и В.Г.Сотников (54)(57) ЭЛЕКТРОИМПУЛЬСНЫЙ БУРОВОЙ СНАРЯД, содержащий буровую колонну труб, керноприемник, наружную и внутреннюю коронки, отличающийся тем, что, с целью предотвращения проникновения промывочной жидкости в диэлектриче.скую, он снабжен сильфоном и соединительными трубками, причем сильфон и соединительные трубки заполнены . жидким диэлектриком.

730021

Изобретение относится к горной промышленности и может быть использовано для разрушения горных пород и руд, Известен электроимпульсный буровой снаряд, содержащий буровую колоннутруб, керноприемник, наружную и внутреннюю коронки, Недостатком этого устройства является то, что поскольку обьем с жидким диэлектриком окружен электропроводящей промывочной жидкостью, давление в которой значительно выше, чем в этом обьеме, промывочная жидкость может через соединения проникать в обьем с жидким диэлек.триком и резко снижать его электрическую прочность, Кроме того, она может адсорбироваться на поверхности диэлектрических шайб и скапливаться в отдельных областях, снижая напряжение их перекрытия и пробоя.

Целью изобретения является предотв- 20 ращение проникновения промывочной жидкости в диэлектрическую, Цель достигается тем, что снаряд снабжен сильфоном и соединительными трубками, заполненными жидким диэлектриком, 25

Изобретение поясняется чертежом, на котором изображено: .на фиг. 1 — общий вид снаряда; на фиг.

2,— сечение А — А на фиг. 1; на фиг. 3 — сечение

Б — Б на фиг. 1; на фиг, 4 — вид по стрелке В.

Буровой снаряд содержит: наружную коронку 1, короночный изолятор 2, уплотнительные кольца 3, корпус бура 4, керноприемник, состоящий из. керноприемной трубы

5 и переходника керноприемника 6, сколь- 35 зящий электрический контакт 7, опорный изолятор 8 и соединительные трубки 9 и 10, хомут 11, кабель 12, буровую колонну 13, проходной изолятор 14, сильфон 15, пробку сильфона 16, кернорвательную пружину 17, 40 заклепку 18, промывочное окно 19, промывочный паз 20, внутреннюю коронку 21, Наружный (1, 4) и внутренний (21; 5 и 6) узлы бура разделены плотно посаженными изоляторами 2 и 8. Во внутренней коронке

21 для предупреждения выпаданий столбиков и кусков керна укреплены пластинчатые пружины 17, Снаряд подсоединен к колонне бурильных труб, состоящей из отдельных À секций. Каждая секция включает в себя бурильную трубку 13, в которой укреплен отрезок кабеля 12 или другой изолированный токопровод. Отрезки кабеля 12 центрируются хомутами 11 и проходными изоляторами

14, в которых также осуществляется электрическое соединение их жил. Хомуты 11 обеспечивают и электрическую связь заземленной оплетки отрезков кабеля 12 с бурильными трубами 13. В одной из секций колонны бурильных труб 13 расположен сильфон 15, который трубками 9 и 10 соединен с межтрубной полостью снаряда, находящейся между керноприемной трубой 5 и корпусом снаряда 4. Межтрубная полость снаряда, соединительные трубки 9 и 10 и сильфон 15 заполнены жидким диэлектриком, Работает буровой снаряд следующим образом.

Импульсы высокого напряжения под- аются к забою скважины по центральному токопроводу 12 колонны бурильных труб 13 и внутреннему узлу бура 6, 5 и 21. Колонна бурильных труб 13 и наружный узел бура 1, 4 заземлены, Промывочная жидкость движется вниз в зазоре между бурильными трубами 13 и токопроводом 12. В проходных изоляторах

14 для протока промывочной жидкости сделаны продольные пазы 20. Далее промывочная жидкость движется внутри керноприемного узла (6, 5 и 21) и, обогатив-. шись на забое скважины продуктами разрушения, через окна 19 попадает в затрубное пространство, по которому поднимается на дневную поверхность.

В процессе бурения давление в жидком диэлектрике будет больше, чем в окружающей ее промывочной жидкости за счет перепада давления на внутренних деталях снаряда, и электропроводящая жидкость не сможет попасть в диэлектрическую.

Сильфон 15 с соединительными трубками 9 и 10 одновременно выполняют роль запасной емкости и газосборника, что значительно повышает работоспособность снаряда.

730021

12, Фиг.f
