Реферат



X 73021

СССР

Класс 471, 9i>;

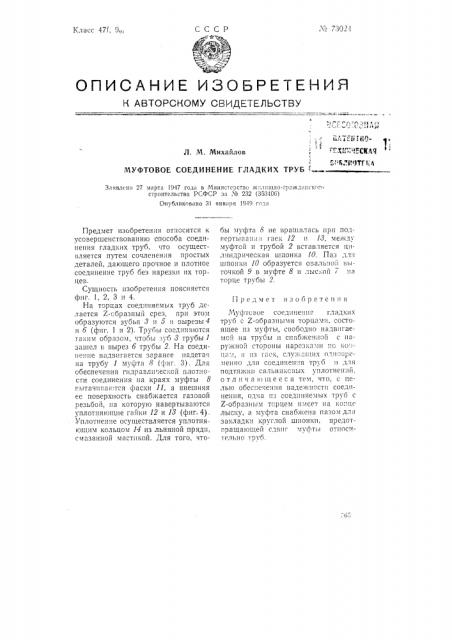

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

i; .лг.-.л -,ö ю д ъ .. % w.,",! s > fil

1 ° ° °

1;

" . а Х1 ".-"АСИЛЯ

Л. М. Михайлов

МУФТОВОЕ СОЕДИНЕНИЕ ГЛАДКИХ ТРУБ ""

Заявлено 27 марта 1947 года B Министерство жилищно-граждааскогп строительства РСФСР за ¹ 232 (35340Я

Опубликовано 31 января 1949 гона бы муфта 8 не вращалась при подвертыванп.< гаек 12 и 13, между муфтой и трубой 2 вставляется цилиндрическая шпонка 10. Паз д, ш шпонки 10 образуется овальной вь!точкой 9 в муфте 8 и лыской 7 иа торце трубы 2.

Предмет изооретения,. 03

Предмет изобретения от. !ссится к усовершенствованию способа соединения гладких труб, что осуществляется путем сочленения простых деталей, дающего прочное и плотное соединение труб без нарезки их торцев.

Сущность изобретения поясняется фиг. 1, 2, 3 и 4.

На торцах соединяемых труб делается Z-образньш срез, при этом образуются зубья 8 и б !! вырезы 4 и б (фиг. 1 и 2). Трубы соединяются таким образом, чтобы,.óá 8 трубы 1 зашел v, вырез б трубы 2. На соединение надвигается заранее надетая на трубу 1 муфта 8 (фиг. 3). Для обеспечения гидравли:еской плотности соединения на краях муфты 8 вь!тачивак;тся фаски 11, а внешняя ее поверхность снабжается газовой резьбой, на которую навертываются уплотняюн1ие гайки 12 и 18 (фиг. 4).

Уплотнение осуществляется уплотняющим кольцом 14 из льняной пряди, смазанной мастикой. Для того, чтоМуфтсвое соедине!!!= гладких труб с Z-образными торцами, состояп1ее из муфты, свободно надвигаемсй на трубы и с!!абиев !ой с HBружной стороны нарезками пс концам !! !13 га Ki слу навьих одноыре 7 мен,о для соединения труб !!,1ля подтяжки сальниковых уплотнений, отл и ч а ющее с я тем, что, с целью обеспечечпя надежности соединения, одна из соединяе»bn труб с

Z-образш.!.ì »вЂ”.,рцем имеет на кo:.ïc лыску, а муфта снабн ена пазом для закладки круглой шпонки, предотгращающей сдвиг муфты относительно тг, б.
