Реферат



"с ООЮЭ ь и )1

ЛтрЫЛ1 Фт 7жтща Ф Ì H0T Ц 1

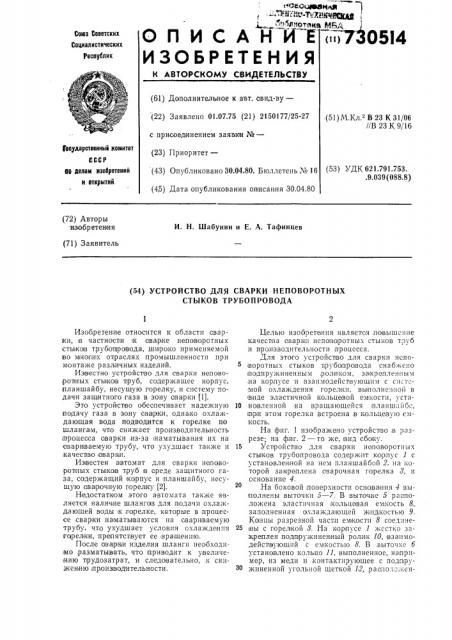

ОПИСАНИЕ

ИЗОБРЕТЕ Н И Я

< i7405I4

Союз Соеетских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву— (22) Заявлено 01.07.75 (21) 2150177/25-27 с присоединением заявлен №вЂ” (23) Приоритет— (51) М.Кл г В 23 К 31/06

//В 23 К 9/16 осударстоеикык комитет

СССР

IO делам изобретеиий и открытий (43) Опубликовано 30.04.80. Бюллетень № 16 (53) УДК 621 791 753. .9.039(088.8) (45) Дата опубликования описания 30.04.80 (72) Авторы изобр етен и я

И. Н. Шабунин и Е. А. Тафинцев (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СВАРКИ НЕПОВОРОТНЫХ

СТЫКОВ ТРУБОПРОВОДА

Изобретение относится к области сварKH, iB HBcTHolcTiH IK ава рке неповоротных стыков трубопровода, ши ро ко применяемой во многих опраслях промышленности при монтаже различных изделий.

Известно устройство для аварки неповоlpoTlHbIx сты ков труб, содержащее корпус, планшайбу, несущую Iolpeлку, и систему подачи защитного газа в зону аварки (1).

Это устройство обеапечи вает надежную подачу газа в зону. с ва рки, однако охлаждающая вода подводится к горелке по шлангам, что снижает производительность

lIIроцеаса аварки,из-за наматывания их на авари ваемую трубу, что ухудшает также и качеспво аварки.

Из вестен а втомат для аварки неповоровных стыков труб в среде защитного газа, содержащий корпус и планшайбу, несущую ава р очную горелку (2).

Недостатком этого автомата также является наличие шлангов для подачи охлаждающей воды к,rolpeлке, которые в процессе сварки наматьеваются на авариваемую трубу, что ухудшает условия охлаждения тарелки, препятспвует ее вращению.

После ава р ки изделия шланги необходиIMo разматывать, что .приводит к уволичеIHHIo т рудозатрат, и следовательно, к снижению срроизсс|дительност.

Целью изобретения является повышение качест1ва аварки непевс ротных стыков труб и производительности процесса.

Для этого устройспво для сварки нсповоротных стыков трубопро вода снабжено подпружиненным, роликом, закрепленным .на корпусе и взапмодейспвующпм с системой охлаждения горелки, вьлполненпой в виде эластичной кольцевой емкости, уста10 новлен ной на вращающейся планш а Й бс, lIIipH этом горелка встроена в кольцевую смелость.

На фиг. 1 изображено устройство,в разрезе; на фиг. 2 — то же, laIIg сбоку.

15 Устройство для сва рки неповоротных стьско в трубопровода содержит корпус 1 с установленной на нем планшайбой 2, на которой закреплена сварочная го релка 8, и основание 4.

На боковой, поверхности осно ва ния 4 вы полнены выточки 5 — 7. В выточке 5 рааположена эластичная кольцевая емкость 8, заполненная охлаждающей жидкостью 9.

Концы разрезной части емкости 8 соедине 5 пы с ropeëlêoé 8. На корпусе 1 жестко зах реплен поддружинен ный ролик 10, взаимодействующий с емкостью 8. В,выточке б установлено кольцо 11, выполненное, например, из меди и,контактирующее с подпружиненной угольнОЙ IIIeTI ОЙ 12, .расла. Ожен730514 ной на .ко рпусе 1. Выточка 7 охвачена лентой 18, Hairrp Hwep металлической, концы которой соединены на кор пусе 1, несущем штуцер 14, ооед и нен|ный с лентой 18.

Устройство, работает следующим образом.

Перед аваркой стьпка труáoiiripOB03а включают привод вращения (на чертеже не показан) планшайбы 2, вместе с которой вращаются горелика 8 и оанс вание 4. При вращении планшайбы 2 Horrop|вижно устанювлен ный на корпусе 1 ролик 10 проталкивает охлаждающую жидкость 9 из емкости 8 через охлаждаемую полость го|релки 8, обеспечивая ее охлаж1дение, при этом жидкость 9 движется по замкнутому каналу. Далее опкрьпвают штуцер 14 и газ из баллона поступает в вьпочку 7 под ленту

18 и далее в горелку, обеспечивая надежную защиту зоны сварщики.

Затем замыкают электрическую цепь от ясточ ника .питания (на чертеже не показан) через щепку 12, кольцо 11 на горелку 8.

Таким образом, устройство гото во к аварке.

Вьпполнен ие бесшланговой системы подачи охлаждающей жид кости к,горелке облегчает обслуживание, поскольку отпадает нео бходимость слежения за шлангами, повышаетоя производитель ность труда и качество сварно"o соединения.

Формула изобретения

Устройспво для аварки HBIIQIBolpoTHbrx

cTbIKoB трубопровода, содержащее кор пус с установленной на нем планшайбой, несущей сварочную ropeway с системой ее охлаждения, о т л и ч а ю щ е eic я тем, что, с целью по|вышения гпроиз водительности процесса сва рки, успройс.пво онабжено под15 птружиненным роликом, заипрепленным на кор пусе и взаимодействующим с системой охлаждения горелки, IBbIIIIOJIHeHíoé в виде эластичной кольцевой емкости, установленной на вращающейся планшайбе, при этом

20 горелка встроена в кольцевую емкость.

Источники информации и, пр инятые во внимание при экспертизе:

1. Авторское авидетельство СССР

25 № 315536,,кл. В 23 К 9/16, 1970.

2. Авторское свидетельство СССР № 223231, кл. В 23 К 9/12, 1968 (прототип).

730514

Фиг. 2

Фиг./

Составитель И. Гаврилова

Редактор М. Кузнецова Техред А. Камышникова Корректор И. Осиновская

Заказ 297/512 Изд. № 254 Тираж 1160 Подписное

НПО «Поиск» Государствениого комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Тип Харьк. фил. пред. «Патент»
