Клей холодного отверждения

Клей холодного отверждения

Иллюстрации

Показать все

Реферат

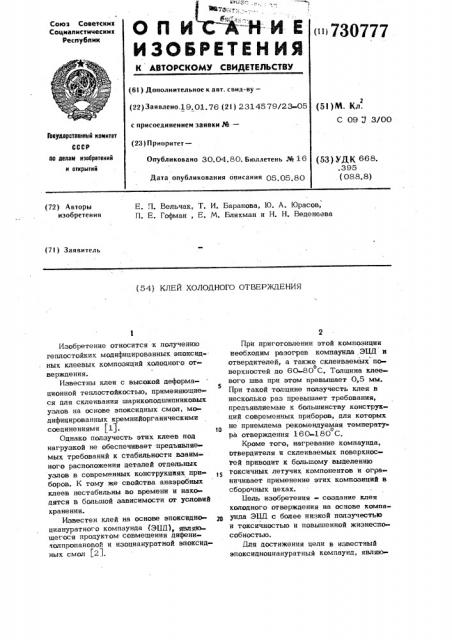

t h r 1 r U I I h I i азс с

ФВ-,ф;.(ОП ИС -НИЕ

ИЗОБРЕТЕНИЯ

Союз Советски к

Социалистических

Республик

< 730777

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свнд-ву— (22) Заявлено 19 01.76 (2l ) 2314579/23-05 с присоединением заявки ¹â€” (23) П риоритет—

Опубликована 30.04.80. Бюллетень ¹ 16

Дата опубликования описания 05 05 80 (51)М. Кл.

С 09 3 3/00

Гоаударотввииый комитет аа делам изооретеиий и открытий (53) УДК 668. .395 (088.8) E. П. Вельчак, Т, И. Баранова, Ю. A. Юрасов, П. E. Гофман, E. М. Бляхман и Н. Н. Веденеева (72) Авторы изобретения (7I) Заявитель (54) КЛЕЙ ХОЛОДНОГО ОТВЕРЖДЕНИЯ

Изобретение относится к получению геплостойких. модифицированных эпоксид . ных клеевых композиций холодного orверждения.

Известны клеи с высокой деформа5 ционной теплостойкостью, применяющиеся для склеивания шарикоподшипниковых узлов на основе эпоксидных смол, модифицированных кремнийорганическими соединениями (Ц.

Однако ползучесть этих клеев под нагрузкой не обеспечивает предъявляемых требований к стабильности взаимного расположения деталей отдельных узлов в современных конструкциях при» боров. К тому же свойства анаэробных клеев нестабильны во времени и находятся в большой зависимости or условий хранения.

Известен клей на основе эпоксидноциануратног0 компаунда (ЭБД) явл ю щегося продуктом совмешения дифениполпропановой и изоциануратной эпоксидных смол (21.

При приготовлении этой композиции необходим разогрев компаунда ЭБД и отвердителей, а также склеиваемых поо верхностей до 60-80 С. Толщина клеевого шва при этом превышает 0,5 мм.

При такой толщине ползучесть клея в несколько раз превышает требования, предъявляемые к большинству конструкций современных приборов, для которых не приемлема рекомендуемая температу о ра отверждения 160-180 С.

Кроме того, нагревание компаунда, отвердителя и склеиваемых поверхностей приводит к большому выделению токсичных летучих компонентов и ограничивает применение этих композиций в сборочных цехах.

Цель изобретения - создание клея холодного отверждения на основе компаунда ЭБД с более низкой ползучестью и токсичностью и повышенной жизнеспособностью.

Для достижения цели в известный эпоксидноциануратный компаунд, являю7 30777

Таблица 1! 0 Йефенилолпропановая смола

71 72

30,5 31

Олигомерный аминоамид 38

39,0 40

70,0 100

Ацетон

20 .

Таблица 2

Клеевая композиция (компоненты) Режимы огверждения

Ползучесть клея при нагрузке

0,1 кгс/см

Режим нанесения клея

Срок хранения готовой

Л,авление летучих компонентов в мм компози ции, ч рт. cr. в объеме

250 см при температуре о

120 С, выде ляемых с 1 см в мм поверхности

Дифенилолпропановая смола

Клей наносит-! 10

25+5 С выдержка

24 ч или

65+ 5С выдержка

10 ч

0,0001

Изоциануратная эпоксид0,0001 ная смола !! или

„о

120+ 5 С выдержка

6 ч .145+5 С выдержка

5 ч

Оли г омерный аминоамид !

0,0001

Лцетон И!

0,0001

Изоциануратная эпоксидная

0,5

Клей наносит- 2 ся. на нагретые до 60о

80 С поверхности изделий.

Сборка шарикаподшипниковыдержка

18 ч смола100 вес.ч. 100 или вых колец осуществляется под давлением щийся продуктом взаимодействия дифенилолпропановой и изоциануратной смол, вводится в качестве отвердителя олигомерный аминоамид на основе полимеризованных кислот, льняного масла с аминным числом 175-220, в качестве растворителя используется ацетон и компоненты взяты в следующих соотношениях, вес.ч.: йифенилолнропановая смола 70-72

Изоциануратная смола 30-31

Олигомерный аминоамид 38 40

Ацетон 50-1 00

В табл. 1 приведены примеры конкретного выполнения предлагаемого клея.

Физико-механические свойства известного клея и предлагаемого приведены в табл. 2. Величина ползучести клеев

160 + 5 С 0,002 о

Малеиновый ангил- 180+5 С рид 42,6 вес.ч. выдержка известный 42,6 12 час в зависимости от марки и волили нагрузки показана в табл. 3.

Изоциануратная эпоксид15 ная смола 30 ся при комнатной температу- 18 ре. Сборка шарикоподшипниковых колец производится без давления

730777

Таблица 3

10-15

1 0-15

3,5-5

8-1 2

0,04

0,4

0,1

1,6

0,04

0,23

0,2

0,8

0,04

0,19

8-1 2

0,1

0,9

0,04

0,23

<0,1

- <0,1

Клей известный

1 5-25

0,1

2,0

Составитель И, Насоновскнй

Редактор М. Ликович Техред М. Петко Корректор Г. Назарова

Заказ 1456/11 Тираж 725 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

ВК-9

ВК-9

ЛД 12

JIQ-1 2

Лактайт 75

Лактайт 75

Предлагаемый

Предлагаемый

Применение предлагаемого клея позволяет значительно упростить конструкции шарикоподшипниковых узлов. Отпадает необходимость в точной обработке деталей, доводке посадочных мест и применении сложных устройств с долемикронной точностью измерений, упрощается операция выставки осевого натяга шарикоподшипников, снижается чистота обработки с V 9 до Ч 8.

Формула изобретения

Клей холодного отверждения, включающий дифенилолпропановую и изоциануратную эпоксидные смолы, отвердитель и растворитель, о т л и ч а ю— шийся тем, что, с целью снижения ползучести клея и его токсичности и повышения его жизнеспособности, в качестве отвердителя использован олигомерный аминоамид на основе полимеризованных кислот, льняного масла с аминным числом 175-220, в качестве растворителя использован ацетон и компоненты взяты в следующих соотношениях, вес.ч.:

Дифенилолпропановая смола 70-72

Изоциануратная смола 30-31

Олигомерный аминоамид 38-40

Ацетон 5 0-1 00

Источники информации, принятые во внимание при экспертизе рр 1. Новые высокомолекулярные клен.

Перевод с японского, No. У-9545.

2. Теплостойкие эпоксидные компаун- ды горячего отверждения. Вып. Ленинградского IIETH, 1969 (прототип).
