Способ электрохимической обработки изделий асимметричным током

Патент 730883

Авторы

Иллюстрации

Показать все

Реферат

» > ъъ."

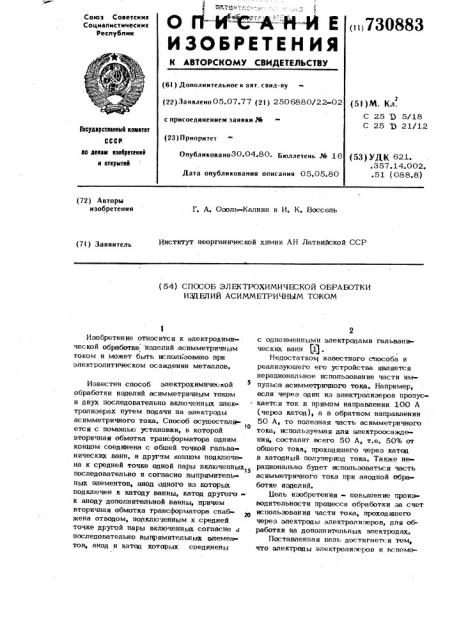

ИЗЬБРЕТЕН ИЯ

Союз Советскик

Социалистическнк

Республик

730883

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 05.07.77 (21) 2506880/22-02 с присоедкненкем заявки № (5! )М. Кл.

С 25 0 5/18

С 25 Ц 21/12

Гасударственными кемнтет

СССР. (23) приоритет но делам наебретеннй н вткрмтнй

ОпубликованоЗ0.04 80 Бюллетень ¹ 16

Дата опубликоваяня описания 05.05.80 (53) УДК 621. .357.14.002. .51 (088.8) (72) Авторы изобретения

Г, А, Озоль-Калкин и И. К. Воссель

Институт неорганической химии AH Латвийской ССР (7l ) Заявмтель (54) СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ

ИЗДЕЛИЙ АСИММЕТРИЧНЫМ ТОКОМ

Изобретение относится к электрохимнческой обработке изделий асимметричным током и может быть использовано при электролитическом осаждении металлов.

Известен способ электрохимичес:кой обработки изделий асимметричным током в двух последовательно включенных алектролизерах путем подачи на электроды асимметричного тока. Способ осуществля1а ется с помощью установки, в которой вторичная обмотка трансформатора одним концом соединена с общей точкой гальва» нических ванн, а другнм концом подключена к средней точке одной пары включенных

55 последовательно и согласно выпрямитель» ных элементов, анод одного из.которых подключен к катоду ванны, катод другогок аноду дополнительной ванны, причем вторичная обмотка трансформатора снаб20 жена отводом, подключенным к средней точке другой пары включенных согласно а последовательно выпрямительных элементов, анод н катод которых соединены с одноименными электродами гальванических ванн (11 .

Недостаткоь1 известного способа и реализующего его устройства является нерациональное использование части импульса асимметричного тока. Например, если через один из электролнзеров пропускается ток в прямом направлении 100 А (через катод), а в обратном направлении

50 А, то полезная часть асимметричного тока, используемая для электроосажде ния, составит всего 50 А, т.е. 50% от общего тока, проходящего через катод в катодный полупериод тока. Также нерационально будет использоваться часть асимметричного тока при анодной обработке изделий.

ILent изобретения - повышение производительности процесса обработки за счет использования части тока, проходящего через электроды электролизеров, для обработки на дополнительных электродах.

Поставленная цель достигаетс.я тем, что электроды электролизеров и вспомо730

883

6 и тиристор 12 к клемме 20. Величина катодных импульсов на катодах 4, 5 складывается из суммы анодных импульсов токов, проходящих через дополнительные катоды 6, 7 и аноды 8, 9.

Величина анодных импульсов тока на катодах 4, 5 равна величине катодных импульсов тока на дополнительных катодах

6, 7. Токи регулируются известными приемами, в том числе и фазовым управ лением тиристоров.

Если заданный режим на катодах 4, 5

У к пе, 20о

У 40о а neo.

Д а пеа. 2ра

3 40 а к пек. через дополнительные аноды (электроды

$6 6, 7) пропускают ток

Д а пер 10а

Sa гательные электроды подключают через выпрямительные элементы к дополнительной вторичной обмотке источника. Причем через вспомогательные электроды пропускают только токи однополупериодного выпрямления.

На чертеже представлена установка для реализации способа.

Установка состоит из трансформатора

1, двух электролизеров 2, 3, имеющих !о электроды 4, 5 и дополнительные электроды 6, 7, являющиеся катодами в режиме асимметричного тока, вспомогательных электродов 8, 9, являющихся анодами, через которые пропускают только токи 15 однополупериодного выпрямления, выпрямительных элементов вЂ” тиристоров 10-15 и диодов 16 и 17,. дополнительной вторичной обмотки! трансформатора с клеммами 18, 19, к которой через выпрями- 20 тельные элементы присоединены вспомогательные электроды 8, 9 и электроды

4, 5. До введения в схему установки дополнительной цепи с выпрямительными элементами 10, 11, 16, 17 и вспомогательными электродами 8, 9, дополнительные электроды 6, 7 являются катодами, а электроды 4, 5 - анодами. Тиристоры управляются от блока фазового управления тиристорами (на чертеже не показаны), При данном включении (полярности) выпрямительных элементов установка работает в режиме осаждения металлов.

Если при подаче напряжения положительное напряжение во вторичной обмотке трансформатора приложено к клеммам

18, 20, 21, а отрицательное к клеммам

19, 22, то при открытии тиристоров 11, 13, 15 через электролизер i 2 протекает ток от клеммы 21 через тиристор 13, дополнительный катод 6, катод 4 к клемме 22. В то же время через анод 8 электролизера 2 протекает ток от клеммы

18 через диод 16, основной катод 4 и тиристор 11. Одновременно через тиристор 15 от клеммы 20 ток протекает через катод 5 электролизера 3, дополнительный катод 7 к клемме 22, При изменении направления тока во вторичной обмотке трансформатора открываются тиристоры 10, 12, 14. Ток от клеммы

22 протекает через дополнительный катод

7, катод 5 и тиристор 14 к клемме 21, В это же время протекает ток от клеммы

19 через диод 17, анод 9, катод 5 и

55 тиристор 10 к клемме 18. Одновременно от клеммы 22 протекает ток через катод

4 электролизера 2, дополнительный катод то устанавливают анодные токи на вспомогательных электродах 8, 9 по 15 А, на дополнительных катодах 6, 7 по 5 А, и через дополнительные катоды 6, 7 пр ьпускают катодные токи по 10 А, равные токам обратного импульса на катодах 4, 5.

В результате через дополнительные катоды 6, 7 проходит ток

V с пер, 10о да оеР, 5G

На дополнительных электродах (катодах) происходит дополнительное осаж дение металла за счет использования токов обратных импульсов, проходящих через катоды 4, 5, что повышает произ водительность на 50%.

Если в схеме описанной установки изменить полярность всех выпрямительных элементов, то установка будет работать в режиме растворения металла. Тогда электроды 4, 5 и дополнительные электроды 6,7 функционируют как аноды в режиме асимметричного тока а вспомогательные электроды 8 и 9 будут работать как катоды при импульсном режиме (ток однополупериодного выпрямления).

При режиме на анодах (электроды

4, 5) На дополнительных электродах 6, 7 (аноды) также происходит растворение металла, что повышает производительность на 50%.

730883

J д

Составитель Л. Груднева

Редактор О. Колесникова Техред М. Кузьма Корректор М. Вигула

Заказ 1473/15 Тираж 698 Подписное

БНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Формула изобретения

Способ электрохимической обработки иэделий асимметричным током в двух последовательно включенных электроли» эерах путем подачи на электроды асимметрижого тока, о т л и ч а ю ш и йс я тем, что, с целью повышения произ водительности процесса обработки за счет использования части тока, проходящего

6 через электроды электролизеров, для обработки на дополнительных электродах, электроды электролизеров и вспомогатель«ые электроды подключают через выпрямительные элементы к дополнительной вторичной обмотке источника.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

1 0 № 377439, кл. С 25 D 21/12, 1971.
