Компрессионный прибор для испытания просадочных глинистых грунтов

Компрессионный прибор для испытания просадочных глинистых грунтов

Иллюстрации

Показать все

Реферат

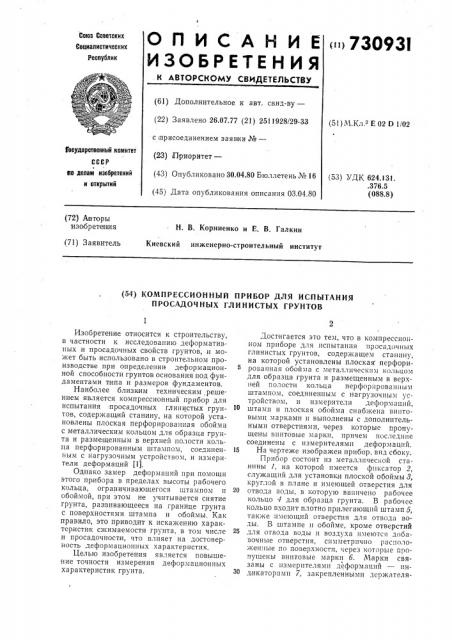

О П И С А Н И Е <>73093!

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф- чт Ф . : 1k (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.07.77 (21) 2511928/29-33 (51)М.Кл.2 Е 02 D 1/02 с присоединением заявки №вЂ”

5осударствеиимй комитет (23) Приоритет— (43) Опубликовано 30.04.80 Бюллетень № 16 (45) Дата опубликования описания 03.04.80 т1о делам изобретеиий и открытий (53) УДК 624.131. .376.5 (088.8) (72) Авторы изобретения

Н. В. Корниенко и Е. В. Галкин

Киевский инженерно-строительный институт (71) Заявитель (54) КОМПРЕССИОННЫЙ ПРИБОР ДЛЯ ИСПЫТАНИЯ

П РОСАДОЧ Н ЫХ ГЛ И Н ИСТЪ|Х ГРУНТОВ

Изобретение относится к строительству, в частности к исследованию деформативk?bIx и просадочных свойств грунтов, и может быть использовано в строительном производстве при определении деформационной способности грунтов основания под фундаментами пипа и размеров фундаментов.

Наиболее близким техническим решением является компрессионный прибор для испытания просадочных глинистых грунтов, содержащ ий станину, на которой установлены плоская перфорированная обойма с металлическим кольцом для образца грунта и размещенным в верхней голости кольца перфорированным штампом, соединенным с нагрузочным устройством, и измерители деформаций (11.

Однако замер деформаций при помощи этого прибора в пределах высоты рабочего кольца, ограничивающегося штампом и обоймой, при этом не учитывается снятие грунта, развивающееся на границе грунта с поверхностями штампа и обоймы. Как правило, это приводит к искажению характеристик сжимаемости грунта, в том числе и просадочности, что влияет на достоверность,деформационных характеристик.

Целью изобретения является повышение точности измерения деформационных характеристик грунта.

Достигается это тем, что в компрессионном приборе для испытания просадочных глинистых грунтов, содержащем сташшу, на которой установлены плоскasr перфорированная обойма с металлическим кольцом для образца грунта и размещенным в верхней полости кольца перфорированным штампом, соединенным с нагрузочным устройством, и измерители деформаций, 1о штамп и плоская обойма снабжена винтовымп марками и выполнены с дополнительными отверстиями, через которые пропущены винтовые марки, причем последние соединены с измерителями деформаций.

15 На чертеже изображен прибор, вид сбоку.

Прибор состоит из металлической станины 1, на которой имеется фиксатор 2, служащий для установки плоской обоймы 8, круглой в плане и имеющей отверстия для

20 отвода воды, в которую ввпнчено рабочее кольцо 4 для образца грунта. В рабочее кольцо входит плотно пр илегающпй штамп 5, также имеющий отверстия для отвода воды. B штампе и обойме, кроме отверстий

25 для отвода воды и воздуха имеются добавочные отверстия, симметрично расположенные по поверхности, через которые пропущены винтовые марки 6. Марки связаны с измерителями деформаций — индикаторамп 7, закрепленными держателя730931 ми на стойках 8, установленным на станине 1. На станине установлены стойки-винты 9 с левой и правой винтовой резьбой, служащей для регулирования рычага 10 второго рода, устанав- 5 ливаемого на них посредством двух обойм с шариковыми подшипниками 11. На рычаге 10 в точке, совпадающей с осью .штампа, установлен вкладыш 12 с шариками, предназначенный для передачи нагрузки на штамп посредством нагружения подвески 18 разновесами.

Прибор работает следующим образом.

Испытываемый образец лессового грунта отбирается из монолита ненарушенной .структуры методом режущего кольца непосредственно в рабочее кольцо 4, имеющего с одной стороны заостренную кромку.

Снизу и сверху образца помещаются пористые прокладки-фильтры. Рабочее кольцо с грунтом ввинчивается в обойму 2, сверху на него устанавливается рабочий штамп б. Под отверстиями 3 — 4 мм в штампе и обойме делаются микроскважины глубиной 5 — 10 мм, в которые помеща- 25 ются винтовые марки б. По делениям, нанесенным на марках, фиксируется глубина их установки. На марки устанавливаются индикаторы 7 часового типа с ценой деления 0,01 мм и закрепляется держателями на стойках 8. После уравновешивания рычага 10 через вкладыш 12 с шариками на рабочий штамп передается нагрузка.

Грузы укладываются на подвеску 18. Замер деформаций осуществляется с двух противоположных сторон, а также снизу и сверху по индикаторам.

По показаниям индикатора судят одеформации грунта, При испытании грунта в водонасыщенном состоянии или на проса- 40 дочность через отверстия в рабочем штампе б производят замачивание образца грунта при помощи резиновой трубки и стеклянной колбы, помещенной над рычагом 10. 45

Применение прибора позволяет оп ределить более точные деформационные характеристики просадочных глинистых грунтов основания, что приводит к более правильному определению типа грунтовых условий по просадочности величины д=йствительной просадки и характеристик сжимаемости грунтов, которые влияют на выбор рационального типа фундамента для данных грунтов (при испытании грунта на компрессию и просадочность). Такая конструкция прибора позволяет производить определение деформаций грунта в различной точке по всей высоте образца с возрастанием нагрузки, а также получить величину деформаций всего образца без влияния снятия грунта на границе двух различных веществ, грунта и штампа. Это позволит получить достоверные характеристики сжимаемости, в том числе просадочности, в лабораторных условиях.

Проведенные исследования грунтов этим прибором показали, что полученные величины деформационных характеристик, в том числе просадочность, подтверждаются нату рными,испытаниями этих грунтов, имеют хорошую сходимость.

Формула изобретения

Компрессионный прибор для испытания

1 просадочных глинистых грунтов, содержащий станину, на которой установлены плоская перфорированная обойма с металлическим кольцом для образца грунта и размещенным в верхней полости кольца перфорированным штампом, соединенным с нагрузочным устройством, и измерители деформаций, от л и ч а ю щи и с я тем, что, с целью повышения точности измерений деформационных характеристик грунта, штамп и плоская обойма снабжены винтовыми марками и выполнены с дополнительными отверстиями, через которые пропущены винтовые марки, причем последние соединены с измерителями деформаций.

Источник информации, принятый во внимание при экспертизе:

1. Чаковский Е. Г. Лабораторные работы по грунтоведению,и механике грунтов.

«Недра», М., 1975, прототип.

"30931

11 10 9
