Клапан
Иллюстрации
Реферат

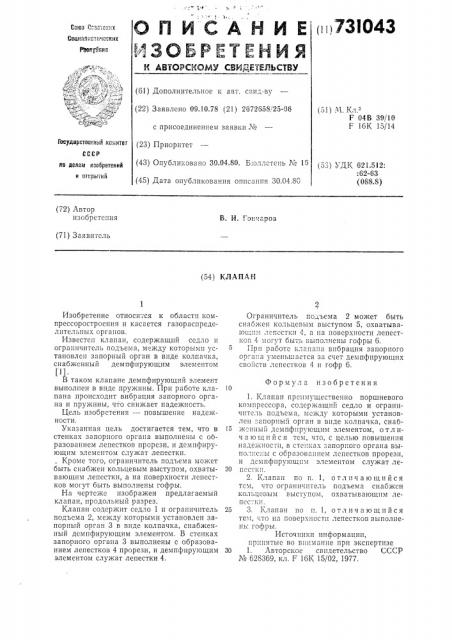

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
И АВТОРСМОМУ СВКДЕТЕЛЬСТВУ
1 173I043
Сани Ссзетанн%
Сщнг11H TN iG Kli%
РВенфянн (61) Дополнительное к авт. сзид-ву (22) Заявлено 09.10.78 (21) 2672658, 25-06 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.04.80. Б;оллстснь ¹ 16 (45) Дата опубликования описания 30.04.80 (51) М. Кл. F 04В 39/10
F 16К 15/14
Гасударсткнный на.н нтет (53) УДК 621.512:
:62-63 (088.8) по далем нзабретеннН н атнатнтнЙ (72) Автор изобретения
В И т ш"-""ров (71) Заявитель (54) КЛАПАН
Изобретение относи-,ся к области компрессоростроения и касается газораспределительных органов.
Известен клапан, содержащий седло и ограничитель подъема, между которыми установлен запорный орган в виде колпачка, снабженный демпфпрующим элементом (1).
В таком клапане демпфирующий элемент выполнен в виде пружины. При работе клапана происходит вибрация запорного органа и пружины, что снижает надежность.
Цель изобретения — повышение надежности.
Указанная цель достигается тем, что в стенках запорного органа выполнены с образованием лепестков прорези, и демпфирующим элементом служат лепестки.
Кроме того, ограничитель подъема может быть снабжен кольцевым выступом, охватывающим лепестки, а на поверхности лепестков могут быть выполнены гофры.
На чертеже изображен предлагаемый клапан, продольный разрез.
Клапан содержит седло 1 и ограничитель подъема 2, между которыми установлен запорный орган 3 в виде колпачка, снабженный демпфирующим элементом. В стенках запорного органа 3 выполнены с образованием лепестков 4 прорези, и демпфирующим элементом служат лепестки 4.
Ограничитель подъема 2 может быть снабжен кольцевым выступом 5, охватывающим лсп сткн 4, а на поверхности лепестков 4 могут быть выполнены гофры 6.
Прп раооте клапана вибрация запорного орга .а уменьшается за счет демпфирующих свойств лепестков 4 и гофр 6.
Формула изобретения
1. Клапан преимущественно поршневого компрессора, содсржащий седло и ограничитель подъема, между которыми установлен:-апорный орган в виде колпачка, снаб15 жснный дсмпфирующнм элементом, о т л ич а ю шийся тем, что, с целью повышения надежности, в стс".êах -,àïîðíîãî органа выполис;.ы с образов",íèåì лепестков прорези, и дсмпфпрующим элементом служат ле20 псстки.
2. Клапан по п. 1, отличающийся тсм, что ограничитель подъема снабжен кольцевым выступом, охватывающим лепсс-.кн.
25 3. Клапан по п. 1, отличающийся тем, что на поверхности лепестков выполнень: гофры.
* Источники информации, принятые во внимание при экспертизе
30 1. Авторское свидетельство СССР
¹ 628369, кл. F 16К 15/02, 1977, 731043
