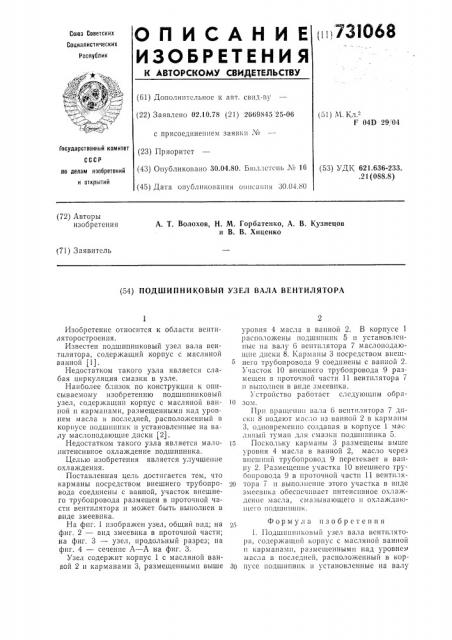

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свпд-ву (22) Заявлено 02.10.78 (21) 2669845 25-06 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано 30.04.80. Бюллетень ¹ 16 (45) Дата опубликования описания 30.04.80 (51) М. Кл."Г 04D 29, 04

Государственный комитет (53) УДК 621.636-233. .21(088.8) по делам изобретений и открытий (72) Авторы изобретения

А. T. Волохов, H. М. Горбатенко, А. В. Кузнецов и В. В. Хиценко (71) Заявитель (54) ПОДШИПНИКОВЫЙ УЗЕЛ ВАЛА ВЕНТИЛЯТОРА

Изооретение относится к области вентиляторостроения.

Известен подшипниковый узел вала вентилятора, содержащий корпус с масляной ванной (1).

Недостатком такого узла является слабая циркуляция смазки в узле.

Наиболее близок по конструкции к описываемому изобретению подшипниковый узел, содержащий корпус с масляной ванной и карманами, размещенными иад уровнем масла в последней, расположенный в корпусе подшипник и установленные на валу маслоподающие диски (2).

Недостатком такого узла является малоинтенсивное охлаждение подшипника.

Целью изобретения является улучшение охлаждения.

Поставленная цель достигается тем, что карманы посредством внешнего трубопровода соединены с ванной, участок внешнего трубопровода размещен в проточной части вентилятора и может быть выполнен в виде змеевика.

На фиг. 1 изображен узел, общий вид; на фиг. 2 — вид змеевика в проточной части; на фиг. 3 — узел, продольны"; на фиг. 4 — сечение А — А на фиг. 3.

Узел содержит корпус 1 с масляной ванной 2 и карманами 3, размещенными выше уровня 4 масла в ванной 2. В корпусе 1 расположены подшипник 5 и установленные на валу 6 вентилятора 7 маслоподающпс диски 8. Карманы 3 посредством внешнего трубопровода 9 соединены с ванной 2.

Участок 10 внешнего трубопровода 9 размещен в проточной части 11 вентилятора 7 и выполнен в виде змеевика.

Устройство работает слсдую1цим обра10 зом.

При вращени11 вала 6 вент11лятора 7 ди«KII 8 IIOQBIO I ма«;IO 113 ваино11 2 B ка1ум )llbl

3, одновременно создавая в корпусе 1 мас

;»IIII IiI туман <;»1 смазки подшшшика 5.

15 Поскольку карманы 3 размещены выше уровня 4 масла в ванной 2, масло через внешний трубопровод 9 перетекает в ванну 2. 1 азмещепие участка 10 внешнего трубопровода 9 в проточной части 11 вентиля20 тора 7 и выполнение этого участка в виде змеевш а обеспечивает интенсивное охлаждениес масла, смазывающего и охлаждаюIllCl O ПОДШИПНПК.

Формула изобретения

1. Подшипниковый узел вала вентилятора, содержащий корпус с масляной ванной и карманами, размещенными над уровнем масла в последней, расположенный в кор30 пусе подшипник и установленные на валу

731068

177 маслоподающие диски, отличающийся тем, что, с целью улучшения охлаждения, карманы посредством внешнего трубопровода соединены с ванной.

2. Узел ио и. 1, от,! и t! а !o 3ци il с 3с!3, что участок внешнего трубопровода pa;ticщен в проточной части вентилятора.

3. Узел по п. 2, отличающltйся 3е!5, то 1) азы егце33ны5! 33 и 13оточиой ча сти 33еити,i5txopa участок трубопровода ьыиолнен в виде змеевика.

Источники информации, и13ии53!3и i30 внимание II/II экспертизе

1. 1,а II. I 0 I -с право !ни е. ВеtITII, 15ITop l>t № 18-4-75, 11ИИииформтя5к tat3I, М., 1975, с. 12, 13.

2. Л53 «1>скос cBII tcTc, IhcTI3I) (.!.(.1

Л!. 522239. кл. I 16М 11 12, 1976.

731068 г

Риг. 4

Диа 3
