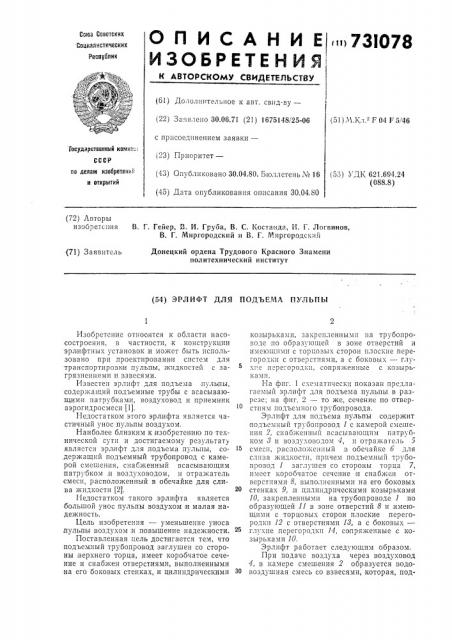

И - ИЕ«УЗЮ78

ИЗОБРЕТЕНИЯ

Сома Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (бl) Дополнительное к авт. свид-ву— (22) Заявлено 30.06.71 (21) 1675148/25-06 с присоединением заявки— (23) Приоритет— (43) Опубликовано 30.04.80. Бюллетень М 16 (45) Да"à опубликования описания 30.04.80 (51) Ч.Кл. F 04 F 5/46

Тосударстввииый ком и1 ". ло делам изобретений и открытий (53) УДК 621 694 24 (088.8) (72) Авторы изобретения

В. ". Гейер, В. И. Груба, В. С. Костанда, H. Г. Логвинов, В. Г. Миргородский и В. Г. Миргородский

Донецкий ордена Трудового Красного Знамени политехнический институт (71) Заявитель (54) ЭРЛИФТ ДЛЯ ПОДЪЕМА ПУЛЬПЫ

Изобретение отнооится к области насосостроения, в частности, к конструкции эрл ифтных установок и может быть использовано при проектировании систем для транспортировки пульпы, жидкостей с загрязнениями и взвесями.

Известен эрлифт для подъема пульпы, содержащий подъемные трубы с всасывающими патрубками, воздуховод и приемник аэрогидросмеси (1).

Недостатком этого эрлифта является частичный унос пульпы воздухом.

Наиболее близким к изобретению по технической сути и достигаемому результату является эрлифт для подъема пульпы, содержащий подъемный трубопровод с камерой смешения, снабженный всасывающим патрубком,и воздуховодом, и отражатель смеси, расположенный в обечайке для слива жидкости (2). 2О

Недостатком такого эрлифта является большой унос пульпы воздухом и малая надежность.

Цель изобретения — уменьшение уноса пульпы воздухом .и повышение надежности.

Поставленная цель достигается тем, что подъемный трубопровод заглушен со стороны,верхнего торца, имеет коробчатое сечение и снабжен отверстиями, выполненными на его боковых стенках, и цилиндрическими козырьками, закрепленными на трубопроводе по образующей в зоне отверстий i) имеющими с торцовых сторон плоские перегородки с отверстиями, а с боковых — глухие перегородки, сопряженные с козырькамн.

На фиг. 1 схематически показан предлагаемьш эрлифт для подъема пульпы в разрезе; на фнг. 2 — то же, сечение по отверстиям подъемного трубопровода.

Зрлпфт для подъема пульпы содержит подъемный трубопровод 1 с камерой смешения 2, снабженный всасывающим патрубком 8 и воздуховодом 4, и отражатель 5 смеси, расположенный в обечайке б для слива жидкости, причем подъемный трубопровод 1 заглушен со стороны торца 7, имеет коробчатое сечение и снабжен отверстиями 8, выполненными на его боковых стенках 9, и цилиндрическими козырьками

10, закрепленными на трубопроводе 1 по образующей 11 в зоне отверстий 8 и имеющими с торцовых сторон плоские перегородки 12 с отверстиями 18, а с боковых— глу. пе перегородки 14, сопряженные,с козырьками 10.

Эрлнфт работает следующим образом.

При подаче воздуха через воздуховод

4, в камере смешения 2 образуется водовоздушная смесь со взвесями, которая, под731078

/ 1 ) « ! (1 !

Г!

I (!

I нимаясь .вверх, засасывает пульпу через всасывающий патрубок 8. У заглушенного торца 7 смесь тормозится, образуя н "подвижную подушку, а поднимающаяся пульпа через отверстия 8 попадает в отражатели 5 и благодаря наличию козырьков 10, плос,ких перегородок 12 с отверстиями 18 и глухих перегородок 14 попадает в обечайку 6 с плавным безударным, изменением скорости. При этом воздух отделяется от пульпы без уноса последней.

Благодаря безударному взаимодействию пульпы с отражателем, повышается надежность и долговечность эрлпфта, а на.правленное движение смеси обеспечивает хорошее отделение воздуха.

Формула изобретения

3pлифт для подъема пульпы, содержащий подъемный трубопровод с камерой смешения, снабженный всасывающим патp):áll0M и 303.l ховодом, ll отражатс .Ii cMpси, расположенный,в обечайкс для слива жидкости, отличающийся тем, что, с целью уменьшен!ия уноса пульпы воздухом

5 и повышения надежности, подъемный трубопровод заглушен со сторо:- ы верхнего торца, имеет короб. атос сечение и снабжен отверстиями, выполненными на его боковых стенках, и цилиндрическими козырьками, 10 закрепленными на трубопроводe no ооаазу1ощей и зоне отверстий и имеющими с торцовых сторон плоские перегородки с отверстиями, а с боковых — глухие перег0родки, сопряженные с козырькамп.

Источники информации, принятые во впимание,при экспертизе:

1, Лвторское свидетельство СССР

¹ 348769, кл. F 04 Г 5/24, 1970.

2. Лвторское свидетельство СССР

¹ 88633, кл. F 04 F 5/46, 1950.

Состагптель В. Бойцов

Ре-,антон H. Коляда

Тсхред В. Ссрякова

К,оррсктор С Файн

Зака", 303/513 Изд. ¹ 253

Тиран 729 Подписное

НПО «Поиск» Государственпого комитета СССР по де,-. lì изобретений и открь|тпй.",оскпа, gK-35, Рау!нская паб., д. 4/5

Тип. Харьк. фпл. пред. «Патент»
