Реферат

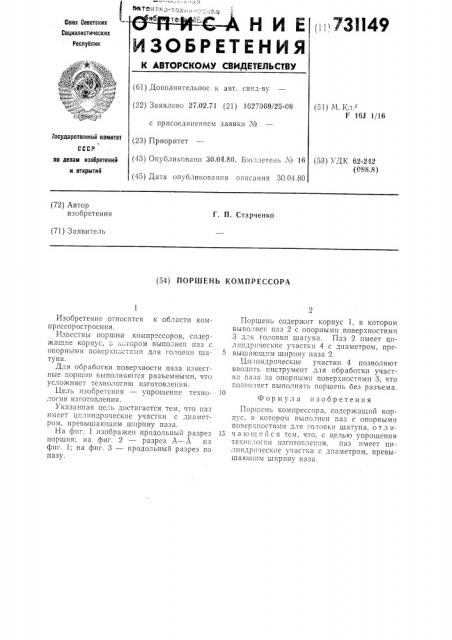

Союз Севетских

„„73И49 те!! .

ЗОБРЕТЕНКЯ

Социалистических

Республик

ВТОРСКОМУ СВИДЕТЕЛЬСТВУ полнительное к авт. свид-ву явлено 27.02.71 (21) 1627069/25-06 присоединением заявки № (51) М )(-! з

F 1Я 1/16

Гасударственный комитет риоритет публиковапо 30.04.80. Бюллетень № 16 ата опубликования описания 30.04.80 (53) УДК 62-242 (088.8) по делам изобретений. и открытий (72) Автор изобретения

Г. П. Старченко (71) Заявитель (54) ПОРШЕИЬ KOMПРЕССОРА

Изобретение относится к области компрессоростроения.

Известны поршни компрессоров, содержащие корпус, сотором выполнен паз с опорными поверхности. !и для голов к!! Шатуна.

Для обработки поверхности паза известные поршни выполняются разъемными, что усложняет технологию изготовления.

Цель изобретения — упрощение технологии изготовления.

Указанная цель достигается тем, что паз имеет цилиндрические участки с диаметром, превышающим ширину паза.

На фиг. 1 изображен продольный разрез поршня; па фиг. 2 —;-з А — А на фиг. 1; на фиг. 3 — продольный разрез по пазу.

Поршень содержит корпус 1, в котором выполнен паз 2 с опорными поверхностями

3 длs. !гоoл оoв !ки шатуна. Паз 2 имеет ци".è!!др!!ческие участки 4 с диаметром, пре5 вышающим ширину паза 2.

Цилиндрические участки 4 позволяют вводить инструмент для обработки участка паза за опорными погерхностями 3, что гозволяет выполнять поршень без разъема.

Формула изобретения

Поршень компрессора, содержагцш! корпус, в котором выполнен паз с опорными поверхиостямп для головки шатуна, о тл и15 ча ющийся тем, что, с целью упрощения техпслогпи изготовления, паз имеет цилиндрические участки с диаметром, превышаюшпм ширину паза. рие.3

Риз. г
