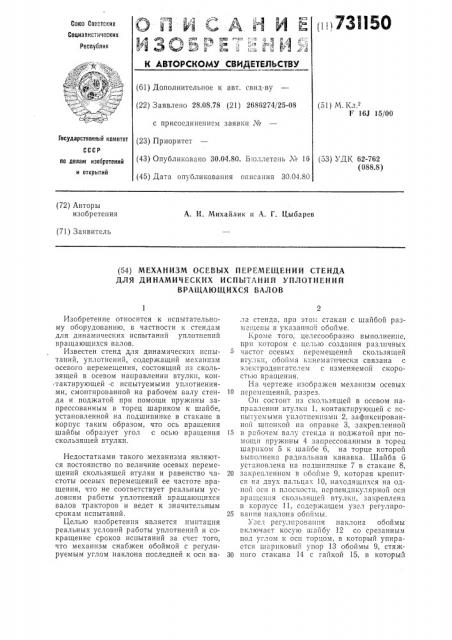

! !! i 73 I150

О 11 Й ю Л

ИЗОБРЕ

Са!оз Советских

Социалисткиеских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 28.08.78 (21) 2686274/25-08 (51) М. Кл.2

F 16J 15/00 с присоединением заявки №

Государственный комитет (23) Приоритет (43) Опубликовано 30.04.80. Бюллетень № 16 (45) Дата опубликования описания 30.04.80 (53) УДК 62-762 (088.8) по делам изобретений и открытий (72) Авторы изобретения

А. И. Михайлик и A. Г. Цыбарев (71) Заявитель (54) МЕХАНИЗМ ОСЕВЫХ ПЕРЕМЕЩЕНИЙ СТЕНДА

ДЛЯ ДИНАМИЧЕСКИХ ИСПЫТАНИЙ УПЛОТНЕНИЙ

8PARÀ1Om ÈÕÑß ВАЛОВ

Изобретение относится к испытательному оборудованию, в частности к стендам для динамических испытаний уплотнений вращающихся валов.

Известен стенд для динамических испытаний, уплотнений, содержащий механизм осевого перемещения, состоящий из скользящей в осевом направлении втулки, контактирующей -с испытуемыми уплотнениями, смонтированной на рабочем валу стенда и поджатой при помощи пружины запрессованным в торец шариком к шайбе, установленной на подшипнике в стакане в корпус таким образом, что ось вращения шайбы образует угол с осью вращения скользящей втулки.

Недостатками такого механизма являются постоянство по величине осевых перемещений скользящей втулки и равенство частоты осевых перемещений ее частоте вращения, что не соответствует реальным условиям работы уплотнений вращающихся валов тракторов и ведет к значительным срокам испытаний.

Целью изобретения является имитация реальных условий работы уплотнений и сокращение сроков испытаний за счет того, что механизм снабжен обоймой с регулируемым углом наклона последней к оси вала стенда, при этом стакан с шайбой размещены в указанной обойме.

Кроме того, целесообразно выполнение, при котором с целью создания различных частот осевых перемещений скользящей

Вту:!ки, ооо!!ма кинем атпческн связана с электродвигателем с изменяемой скоростью вращения.

На чертеже изображсн механизм осевых

10 перемещений, разрез.

Он состоит из скользящей в осевом направлении втулки 1, контактирующей с пспьпуемыми уплотнеш!ямп 2, зафиксированной шпонкой на оправке 3, закрепленной

15 в рабочем валу стенда и поджатой при помоши пружины 4 запрессованным в торец шариком 5 к шайбе 6, на торце которой выполнена радиальная канавка. Шайба 6 установлена на подшипнике 7 в стакане 8, 20 закрепленном B обойме 9, которая крепится па двух пальцах 10, находящихся на одной осп в плоскости, перпендикулярной осп вращения скользящей втулки, закреплена в корпусе 11, содержащем узел регулпро25 вания наклона обоймы.

Узел регулирования наклона обоймы включает косую шайбу 12 со срезаннь|м под углом к осп торцом, в который упирается шариковый упор 13 обоймы 9, стяжЗО ного стакана 14 с гайкой 15, в который

731150 ввернут винтовой упор 16 с контргайкой

17 стопорной пластиной 18.

Механизм осевых перемещений включает также электродвигатель 19 с изменяемой скоростью вращения вала, приводящий во вращение через передачу 20, например цепную, корпус 11 с обоймой 9, установленный на подшипнике 21 в корпусе механизма 22.

Работа механизма осевых перемещений IO осуществляется следующим образом.

Вращение рабочего вала стенда с закрепленной в нем оправкой 3 через шпопку

2 передается скользящей втулке 1, установленной на оправке 3, которая сгонм 15 шариком 5, входящим в радиальную канавку шайбы 6, начинает ее вращать.

При повороте скользящей втулки 1 начинается ее одновременное смещение вдоль осп за счет того, что ось вращения шайбы 20

6 образует угол с осью врaùånnÿ скользящей втулки.

При неподвижном стакане 8, в котором установлена шайба 6, частота осевых перемещений скользящей втулки 1 равна ча- 25 стоте ее вращения. При вращении корпуса

11 с обоймой 9, в которой закреплен стакан 8 с шайбой 6, частота оссввгх перемещений скользящей втулки 1 отличается от частоты ее вращения и зависит от соотно- 30 шения скоростей вращения корпуса 11 и скользящей втулки 1.

Изменение величины осевых перемещений скользящей втулки 1 достигается изменением наклона обоймы 9 с помощью 35 узла регулирования.

Механизм осевых перемещений применен в испытательных головках стенда для динамических испытаний радиальных и торцовых уплотнений тракторов. Применение механизма позволяет создавать условия испытания уплотнений вращающихся валов, близких к условиям работы в узлах трактора, что в значительной степени повышает достоверность результатов испытаний при сокращении времени их проведения.

Формула изобретения

1. Механизм осевых перемещений стенда для динамических испытаний уп.".отнепий вращающихся валов, состоящий из контактирующей с испытуемыми уплотнениями скользящей в осевом направлении ьтулкн, зафиксированной шпонкой на опранке, закрепленной па рабочем валу стенда и поджатой к шайбе, установленной на подшипнике в стакане в корпус таким образом, что ось вращения шайбы образует угол с осью вращения скользящей втулки, отличающийся тем, что, с целью имитации реальных условий работы уплотнений и сокращения времени испытаний, механизм снабжен оооймой с регулируемым углом наклона последней к оси вала стенда, при этом стакан с шайбой размещены в указанной обойме.

2. Механизм по п. 1, отличающийся тем, что, с целью создания различных частот осевых перемещений скользящей втулки, обойма кинематически связана с электродвигателем с изменяемой скоростью вращения.

731150
