Уплотнение движущегося плоского многослойного гибкого штока

Уплотнение движущегося плоского многослойного гибкого штока

Иллюстрации

Показать все

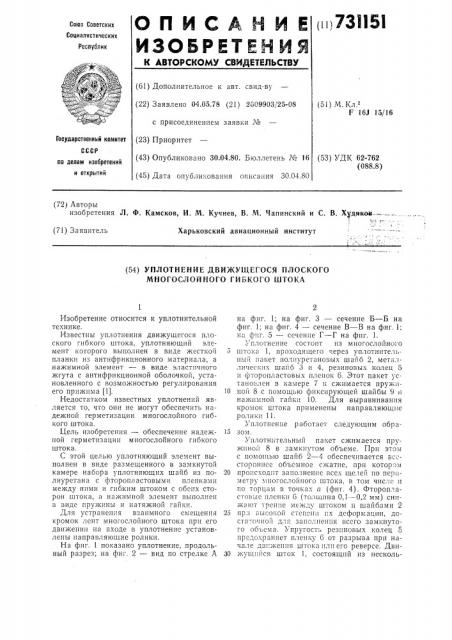

Реферат



731151 ких лент, проходит между направляющими роликами 11, которые выравнивают кромки ленты.

Данная конструкция позволяет обеспечить надежную герметизацию многослои- ного штока по всему периметру за счет всестороннего сжатия уплотняющих элементов.

Формула изобретения

1. Уплотнение движущегося плоского многослойного гибкого штока, например, гидроцилиндра, содержащее уплотняющий элемент и упругий нажимной элемент, установленный с возможностью регулирования его прижима, отличающееся тем, что, с целью обеспечения надежной герметизации, уплотпяющий элемент выполнен в виде размещенного в замкнутой камере набора уплотняющих шайб из полиурета5 на с фторопластовыми пленками между ними и гибким штоком с обеих его сторон, а нажимной элемент выполнен в виде пружины и натяжной гайки.

2. Уплотнение по п. 1, отл ич а ю щее10 ся тем, что, с целью устранения взаимного смещения кромок лент многослойного штока при его движении, на входе в уплотнение установлены направляющис ролики.

Источники информации, 15 принятые BO внимание при экспертизс

1. Авторское свидетельство СССР

Хо 430252, кл. Г 16J 15/16, 1974..

731151

r-г

Ф ц.5

Составитель В. Аношко

Техред А. Камышникова Корректор В. Петрова

Редактор М, Кузнецова

Типография, пр. Сапунова, 2

Заказ 766/18 Изд. ¹ 298 Тираж 1095 Подписное

НПО «Поиск» Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская паб., д. 4/5
