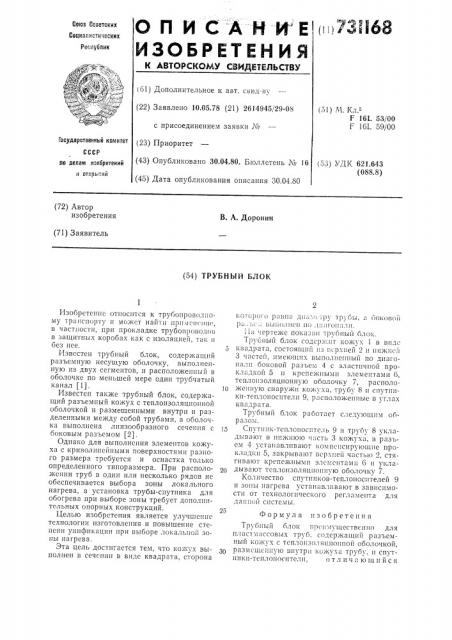

О П И С A Н И Е » З1 68
Союз Советских
Социалистических
Республик
ИЗОБРЕТЕНИЯ (61) Дополнительное к авт. свид-ву (22) Заявлено 10.05.78 (21) 2614945,)29-08 (51) М Кл
F 161 53/00
F 161 59j00 с присоединением заявки ¹
Государственный комитет (23) Приоритет (43) Опубликовано 30.04.80. Бюллетень ¹ 16 (45) Дата опубликования описания 30.04.80
СССР по делам изобретений (53) УДК 621.643 (088.8) и открытий (72) Автор изобретения
В. А. Доронин (71) Заявитель (54) ТРУБНЫИ БЛОК
Изобретение относится к трубопроводпому трапспоргу н может найти нрнмгчн II)IF, в частиостп, при прокладке трубопроводов в защитных коробах как с изоляцией, так и без нее.
Извсстен трубный блок, содсржагций разъемную несущую оболочку, выполненную из двух сегментов, и расположенный в оболочке по меньшей мере один трубчатый канал (1).
Известен также трубный блок, содержащий разъемный кожух с теплоизоляционной оболочкой и размещенными внутри и разделенными между собой трубами, а оболочка выполнена линзообразного сечения с боковым разъемом (2).
Однако для выполнения элементов кожуха с криволинейными поверхностями разного размера требуется и оснастка только определенного типоразмера. При расположении труб в один или несколько рядов не обеспечивается выбора зоны локального нагрева, а установка трубы-спутника для обогрева при выборе зоны требует дополнительных опорных конструкций.
Целью изобрстения является улучшение технологии изготовления и повышение степени унификации при выборе локальной зопы нагрева.
Эта цель достигастся тем, что ко кух выполнен в сечении в виде квадрата, сторона
I:i7 i о17ог» !м)вна Jli!! i )1>, T!7> 0Li, 7 боковой р;;., ьс:.:. выполнен ll0 .)è7ãонаl.7п.
11а чертеже показан трубный блок.
Т>», бный б >)0K cope!)ii .))7 )>Oils% 1 B ))нд< квадрата, состоящий пз гсрхней 2 и нижней
3 частей, имеющих выполненный по диагонали боковой разъем 4 с эластичной прокладкой 5 и крспежнымн элементами 6, тсплонзоляцпонную оболочку 7, располо)o женную снаружи кожуха, трубу 8 и спутники-теплоноснтели 9, расположенные в углах квадрата.
Трубный блок раоотает следующим образом.
Спутник-тсплоносптсль 9 и трубу 8 укладь.вают в ш.жшою часть 3 кожуха, в разьем 4 устанавливают компенсирующие прокладки 5, закрывают верхней частью 2, стягивают крепежными элсмснтами 6 и укладывают теплонзоляцпош)ую оболочку 7.
Количество спутников-теплоносителей 9 и зоны нагрева устанавливают в зависимости от технологи)еского регламента для даяний системы.
Формула изобретения
Т!7убпый блок п))си:)ущественно для пластмассовых труб, содсржаший разъемный кожух с тсплопзоляцноннон оболочкой, размещенную внутри кожух трубу. н спутники-теплоносптелп, о т л и ч а ю ш и и с я
731168
С оста в и тель А. Стар икова
1 е,(актор M. Кузнецова Текред А. Камыгпникова Корректоры: В. Дод и Е. Осипова
3аказ 754/16 Изд. I¹ 288 Тираж 1095 Подписное
11ПО < Поиск» Государственного комитета СССР по делам изобретений и открытий
113035, Москва, )К-35, Раушская наб., д. 4!!5 1 ипография, пр. Сапунова, 2 те!!, что, с целью улучшения теки!ологи.l !г3готовлеиия и повышспия степепи уииирик!!ции при выборе локальной зоны иагрсиа, кожух выполнен в ссчепии в ви,тс к!3адрата, сторона которого равна диаметру трубы, и боковой разъем выполисв ио диаг
Источники ииф!313м!!:!ии, IlPIIli5ITbIc во !3!l!!313!I I!с т!13и экс!1с1г! !!ас
1. Заявка Всликоб13ит",i!èè X 1404?55, кл. Г 161 59!!14, выкл. 1975.
5 2. AIITOPC!
