СОюз Советских

Социалистических

Реслублик

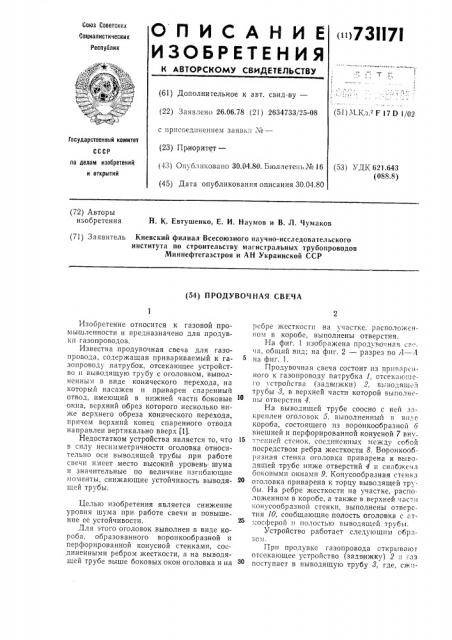

О П И С А Н И Е (ii173II7I

ИЗОБР ЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.06.78 (21) 2634733/25-08 (51) т1.Кл.- зF 17 D 1/02 с присоединением заявки . й—

Государственный комитет (23) Приоритет— (43) Опубликовано 30.04.80. Бюллетень M 16 (45) Дата опубликования описания 30.04.80 ло делам изобретений и открытий (53) УДК 621.643 (088.8) (72) Авторы изобретения

Н. К. Евтушенко, Е. И. Наумов и В. Л. Чумаков (71) Заявитель Киевский филиал Всесоюзного научно-исследовательского института по строительству магистральных трубопроводов

Миннефтегазстроя и АН Украинской CCP (54) ПРОДУВОЧНАЯ СВЕЧА

Изобретение относится к газовой промышленности и предназначено для продувки газопроводов.

Известна продувочная свеча для газопровода, содержащая привариваемый к газопроводу патрубок, отсекающее устройство и выводящую трубу с оголовком, выполненным в виде конического перехода, на который насажен и приварен спаренный отвод, имеющий в нижней части боковые окна, верхний обрез которого несколько ниже верхнего обреза конического перехода, причем верхний конец спаренного отвода направлен вертикально вверх (1).

Недостатком устройства является то, что 15 в силу несимметричности оголовка относительно оси выводящей трубы при работе свечи имеет место высокий уровень шума и значительные по величине изгибающие моменты, снижающие устойчивость выводящей трубы.

Целью изобретения является снижение уровня шума при работе свечи Ги повышение ее устойчивости.

Для этого оголовок выполнен в виде короба, образованного воронкообразной и перфорированной конусной стенками, соединенными ребром жесткости, а на выводящей трубе выше боковых окон оголовка и иа

pcбре жесткости на 3 частке, р3спО. 10æcnном в коробе, выполнены отверстия.

На фиг. 1 изображена продувочная c=".eпа, общий впд; на фиг. 2 — разрез по Л вЂ”.4 на фиг. 1.

Продувочная свеча состоит из приварс11ного к газопроводу патрубка 1, GTceên,în1ñ o устройства (задвижки) 2, вь.водящей труоы 8, в верхней части которой выполнены отверстия 4.

На выводящей трубе соосно с ней закреплен оголовок 5, выполненный в ви "C короба, состоящего из воронкообразной 6 внешней и перфорированной конусной 7 вну т. Синей стенок, соединенных между собой посредством ребра жесткости 8. Воронкообразная стенка оголовка приварена к выводящей трубе ниже отверстий 4 и снабжена боковыми окнами 9. Конусообразная стенка оголовка приварена к торцу выводящей трубы, На ребре жесткости на участке, расположенном в коробе, а также в верхней части конусообразной стенки, выполнены отверстия 10, сообщающие полость оголовка с атмосферой и полостью выводящей трубы.

Устройство работает следующим обрзЗС 1.

При продувке газопровода открывают отсекающее устройство (задвижку) 2 11 газ поступает в выводящую трубу 8, где, с>ни731171

Формула изобретения

Фа ".1

Составитель И. Газарян

Текред А. Камышникова

Редактор Г. Улыбина

Корректор С. Файн

Заказ 5801706 Изд. ¹ 3!О Тираж 583 Подписное ! (ПО «Поиск» Государственного комитета СССР по делам изобретений и QTKpbITI

113035. Москва, К-35, Раушская наб., д. 4/5

Тин. Харьк. фил. пред. «Патент» маясь в ее верхней части, поступает через отверстия 4 в смесительную камеру, ограниченную перфорированной конусной 7 и воронкообразной б стенками оголовка и верхней частью выводящей трубы 8. При этом за счет кинетической энергии эжектирующего потока газа воздух через окна 9 поступает в смесительную камеру и смешивается с газом. Через отверстия 10 в ребре жесткости R и конусной стенке 7 смесь газа с воздухом выбрасывается в атмосферу

«стречными потоками.

Снижение уровня шума при этом обеспечивается за счет неоднократного сужения и расширения газа и газовоздушной смеси в оголовке, а также за счет столкновен ия потоков газа, направленных вверх и к оси выводящей трубы 8. Вследствие симметричности выхода газа через оголовок свечи и соосного закрепления оголовка на выводящей трубе,З исключаются реактивные изгибающие моменты и повышается устойчивость продувочной свечи.

Атмосферные осадки, попадающие во внутреннюю полость, ограниченную конуспой стенкой 7 оголовка при неработающей свече стекают через отверстия 10 и окна 9 наружу.

Продувочная свеча, состоящая из прнвариваемого к газопроводу патрубка с отсекающим устройством и выводящей трубы с закрепленными на ней оголовком с боковыми окнами, размещенными ниже верхнего среза выводящей трубы, о т л и ч а ющ а я с я тем, что, с целью снижения уровня шума при продувке газопровода и повы15 шения устойчивости, оголовок выполнен в виде короба, образованного воронкообразной и перфорированной конусной стенками, соединенными ребром жесткости, а на выводящей трубе выше боковых окон оголовк0 ка и ребре жесткости на участке, расположенном в коробе, выполнены отверстия, Источник информации, принятый во внимание при экспертизе: !. Авторское свидетельство СССР

;А 507715, кл. Р 17 3 1. 02, 1975.
