(i i) 73I 607

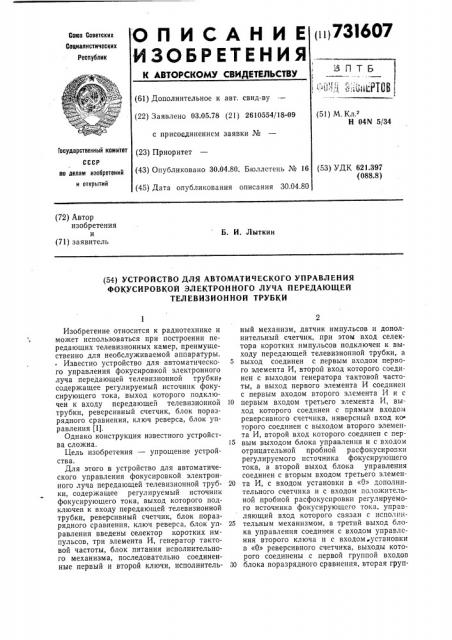

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.05.78 (21) 2610554/18-09 с присоединением заявки _#_ (23) Приоритет (43) Опубликовано 30.04.80. Бюллетень Ке 16 (45) Дата опубликования описания 30.04.80 (51) М. К,.

Н 04N 5/34

Государственный комитет ло делам изобретений и открытий (53) УДК 621.397 (088.8) (72) Автор изобретения и (71) заявитель

Б. И. Лыткин (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ

ФОКУСИРОВКОЙ ЭЛЕКТРОННОГО ЛУЧА ПЕРЕДАЮЩЕЙ

ТЕЛЕВИЗИОННОЙ ТРУБКИ

Изобретение относится к радиотехнике и может использоваться при построении передающих телевизионных камер, преимущественно для необслуживаемой аппаратуры.

Известно устройство для автоматическо.

r0 управления фокусировкой электронного луча передающей телевизионной трубки; содержащее регулируемый источник фокусирующего тока, выход которого подключен к входу передающей телевизионной трубки, реверсивный счетчик, блок поразрядного сравнения, ключ реверса, блок управления (1).

Однако конструкция известного устройства сложна.

Цель изобретения — упрощение устройства.

Для этого в устройство для автоматического управления фокусировкой электронного луча передающей телевизионной трубки, содержащее регулируемый источник фокусирующего тока, выход которого подключен к входу передающей телевизионной трубки, реверсивный счетчик, блок поразрядного сравнения, ключ реверса, блок управления введены селектор коротких импульсов, три элемента И, генератор тактовой частоты, блок питания исполнительного механизма, последовательно соединенные первый и второй ключи, исполнительный механизм, датчик импульсов и дополнительный счетчик, при этом вход селектора коротких импульсов подключен к выходу передающей телевизионной трубки, а

5 выход соединен с первым входом первого элемента И, второй вход которого соединен с выходом генератора тактовой частоты, а выход первого элемента И соединен с первым входом второго элемента И и с

10 первым входом третьего элемента И, выход которого соединен с прямым входом реверсивного счетчика, инверсный вход ко. торого соединен с выходом второго элемента И, второй вход которого соединен с пер)5 вым выходом блока управления и с входом отрицательной пробной расфокусировки регулируемого источника фокусирующего тока, а второй выход блока управления соединен с вторым входом третьего элемен20 та И, с входом установки в «0» дополнительного счетчика и с входом положительной пробной расфокусировки регулируемого источника фокусирующего тока, управляющий вход которого связан с исполпп25 тельным механизмом, а третий выход блока управления соединен с входом управления второго ключа н с входом установки в «О» реверсивного счетчика, выходы которого соединены с первой группой входов

30 блока поразрядного сравнения, вторая груп731607 па входов которого соединена с выходами дополнительного счетчика, при этом знаковый выход реверсивного счетчика соединен с входом управления ключа реверса, первый и второи входы которого соединены с соответствующими выходами блока питания исполнительного механизма, а выход ключа реверса соединен с входом первого ключа, вход управления которого соединен с выходом блока поразрядного сравнения.

На чертеже представлена структурная электрическая схема предложенного устройства.

Устройство для автоматического управления фокусировкой электронного луча телевизионной передающей трубки содержит регулируемый источник 1 фокусирующего тока, реверсивный счетчик 2, блок 3 поразрядного сравнения, ключ 4 реверса, блок 5 управления, селектор 6 коротких импульсов, три элемента И 7 — 9, генератор 10 тактовой частоты, блок 11 питания исполнительного механизма 12, первый и второй ключи 13, 14, датчик импульсов 15 и дополнительный счетчик 16, причем блок 5 управления содержит распределитель 17 и ключ 18.

Устройство работает следующим обра- зом.

11осле подключения распределителя 17к источнику питания реверсивный счетчик 2 устанавливается в исходное положение.

Пришедший после этого импульс через ключ 18 переводит распределитель 17 в следующее положение, при котором импульс с его выхода открывает элемент И

8, и замыкает контакт регулируемого источника 1, тем самым вводится отрицательная пробная расфокусировка.

При этом импульсы на выходе селектора б и пакеты колебаний генератора 10 удлиняются и проходят через элемент И 8 на вход реверсивного счетчика 2. В момент окончания импульсов заканчивается первый цикл работы распределителя 17. Элемент

И 8 запирается, и отрицательная расфокусировка прекращается. Начинается второй цикл работы распределителя 17, при котором открывается третий элемент И 9, замыкается второй контакт регулируемого источника 1 и вводится положительная пробная расфокусировка.

Дополнительный счетчик 16 устанавливается в исходное положение, а с выхода элемента И 7, через элемент И 9 на реверсивный счетчик 2 поступает сигнал, уменьшающий двоичную комбинацию, и если фокусировка нормальная, числа импульсов с выходов элементов И 8 и 9 будут равны.

Г1оэтому на выходах реверсивного счетчика

2 будут нули, так же как и на выходах дополнительного счетчика 16, и первый ключ

13 разомкнется, т. е. изменений в фокусировке не произойдет. Если фокусировка ненормальна, то с выходов элементов И 8 и

I0

4

9 на входы реверсивного счетчика 2 поступает неодинаковое число импульсов, и на ключе 4 реверса появится сигнал, определяющий полярность подключения блока ll с целью компенсации ошибок.

В третьем цикле второй ключ 14 замкнется, и с выхода датчика импульсов 15 поступает сигнал на дополнительный счетчик 16.

Компенсация ошибки будет продолжаться до тех пор, пока число импульсов, поступающих с выхода датчика импульсов 15, не создаст на выходах дополнительного счетчика 16 такой же комбинации, как на выходах реверсивного счетчика, после чего первый ключ 13 разомкнется.

Установление нормальной фокусировки может продолжаться несколько полных циклов работы распределителя 17.

65 дом блока управления и с входом отрицательной пробной расфокусировки регулируемого источника фокусирующего тока, а второй выход блока управления соединен с вторым входом третьего элемента И, с входом установки в «О» дополнительного счетчика и с входом положительной пробной расфокусировки регулируемого источника фокусирующего тока, управляющий вход которого связан с исполнительным механизмом, а третий выход блока управления соединен с входом управления второго ключа и с входом установки в «О» реверсивного счетчика, выходы которого соединены с первой группой входов блока поразрядного

Формула изобретения

Устройство для автоматического управления фокусировкой электронного луча передающей телевизионной трубки, содержащее регулируемый источник фокусирующего тока, выход которого подключен к входу передающей телевизионной трубки, реверсивный счетчик, блок поразрядного сравнения, ключ реверса, блок управления, о т личающееся тем, что, с целью упрощения устройства, введены селектор коротких импульсов, три элемента И, генератор тактовой частоты, блок питания исполнительного механизма, последовательно соединенные первый и второй ключи, исполнительный механизм, датчик импульсов и дополнительный счетчик, при этом вход селектора коротких импульсов подключен к выходу передающей телевизионной трубки, а выход соединен с первым входом первого элемента И, второй вход которого соединен с выходом генератора тактовои частоты, а выход первого элемента И соединен с первым входом второго элемента И и с первым входом третьего элемента И, выход которого соединен с прямым входом реверсивного счетчика, инверсный вход которого соединен с выходом второго элемента И, второй вход которого соединен с первым выхо731607

Составитель E. Любимова

Техред В. Серякова

Редактор Н. Коляда

Корректоры: Л. Корогод и А. Степанова

Заказ 536/11 Изд. № 276 Тираж 729 Подписное

НПО «Поиск> Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 сравнения, вторая группа входов которого соединена с выходами дополнительного счетчика, при этом знаковый выход реверсивного счетчика соединен с входом управления ключа реверса, первый и второй входы которого соединены с соответствую1цими выходами блока питания исполнительного механизма, а выход ключа реверса соединен с входом первого ключа, вход управления которого соединен с выходом блока поразрядного сравнения.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке Ке 2434673, кл. Н 04 N 5/34, 1976 (прототип).
