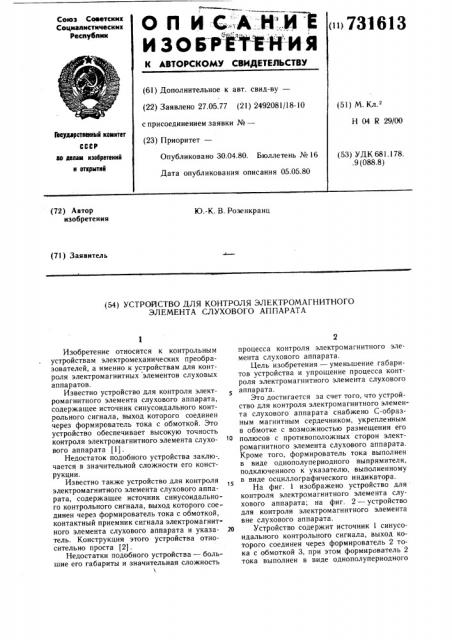

Изобретение относится к контрольным устройствам электромеханических преобразователей, а именно к устройствам для контроля электромагнитных элементов слуховых аппаратов.

Известно устройство для контроля электромагнитного элемента слухового аппарата, содержащее источник синусоидального контрольного сигнала, выход которого соединен через формирователь тока с обмоткой. Это устройство обеспечивает высокую точность контроля электромагнитного элемента слухового аппарата (1) .

Недостаток подобного устройства заклю-. чается в значительной сложности его конструкции.

Известно также устройство для контроля электромагнитного элемента слухового аппарата, содержащее источник синусоидального контрольного сигнала, выход которого соединен через формирователь тока с обмоткой, контактный приемник сигнала электромагнитного элемента слухового аппарата и указатель. Конструкция этого устройства относительно проста (2).

Недостатки подобного устройства — большие его габариты и значительная сложность процесса контроля электромагнитного элемента слухового аппарата.

Цель изобретения — уменьшение габаритов устройства и упрощение процесса контроля электромагнитного элемента слухового

5 аппарата

Это достигается за счет того, что устройство для контроля электромагнитного элемента слухового аппарата снабжено С-образным магнитным сердечником, укрепленным в обмотке с возможностью размещения его 0 полюсов с противоположных сторон электромагнитного элемента слухового аппарата.

Кроме того, формирователь тока выполнен в виде однополупериодного выпрямителя, подключенного к указателю, выполненному в виде осциллографического индикатора.

На фиг. 1 изображено устройство для контроля электромагнитного элемента слухового аппарата; на фиг. 2 — устройство для контроля электромагнитного элемента вне слухового аппарата.

2о Устройство содержит источник 1 синусоидального контрольного сигнала, выход которого соединен через формирователь 2 тока с обмоткой 3, при этом формирователь 2 тока выполнен в виде однополупериодного

731613 выпрямителя, состоящего, например, из одного диода, а источник 1 синусоидального контрольного сигнала может быть выполнен в виде генератора синусоидального сигнала звуковой частоты, а также С-образный магнитный сердечник 4, укрепленный в обмотке

3 с возможностью размещения его полюсов с противоположных сторон электромагнитного элемента 5 слухового аппарата 6. Подобным электромагнитным элементом 5 является например микрофон, телефон, индукционная катушка, дроссель или трансформатор слухового аппарата 6. Кроме того устройство содержит контактный приемник 7 сигнала электромагнитного элемента 5 слухового аппарата 6, подключенный непосредственно или через коммутатор 8 к указателю 9, выполненному в виде осциллографического индикатора, например в виде однолучевого или двухлучевого осциллографа.

В устройстве (фиг. 1) в качестве контактного приемника 7 сигнала электромагнитного элемента 5 слухового аппарата 6 служит щуп. Последний контактирует с любой точкой усилителя слухового аппарата 6, на которую проходит сигнал, возбуждаемый в электромагнитном элементе 5.

В устройстве (фиг. 2) в качестве контактного приемника 7 сигнала электромагнитного элемента 5 служит контактная система. Последняя контактирует с контактными выводами 10 электромагнитного элемента 5, в качестве которого на фиг. 2 изображен трансформатор, обмотки !1 которого соединены с контактными выводами 10.

В предлагаемом устройстве формирователь 2 тока, пропуская на обмотку 3 синусоидальный контрольный сигнал только в течение его положительных или отрицательных половин периода, формирует в нем ток ассиметричной формы. В результате этого Собразный магнитный сердечник 4 формирует магнитный поток, изменяющийся по тому же закону, что и ток в обмотке 3. Этот магнитный поток воздействует на электромагнитный элемент 5, который возбуждает электродвижущую силу, характеризуемую осциллограммой несимметричной формы. Последнее позволяет определить правильность соединения концов обмоток 11 электромагнитного элемента и его контактных выводов 10 или правильность их подсоединения к соответствующим точкам усилителя слухового аппарата.

Изобретение позволяет в значительной степени уменьшить габариты устройства для. контроля электромагнитного элемента слухового аппарата и упростить процесс контроля, кроме того, обеспечивает создание простой конструкции устройства. Изобретение может найти применение при разработке и изготовлении слуховых аппаратов.

Формула изобретения

Устройство для контроля электромагнитного элемента слухового аппарата, содержащее источник сннусоидального контрольного сигнала, выход которого соединен через формирователь тока с обмоткой, приемник сигнала электромагнитного элемента слухового аппарата и указатель, отличающееся тем, что, с целью уменьшения габаритов устройства и упрощения процесса контроля, снабжено С-образным магнитным сердечником, укрепленным в обмотке с возможностью размещения его полюсов с противоположных сторон электромагнитного элемента слухового аппарата, причем формирователь тока выполнен в виде однополупериодного выпрямителя, подключенного к указателю. зя Источники информации, принятые во внимание при экспертизе
