Класс 64Ь, 28„

Ж 73182

СССР

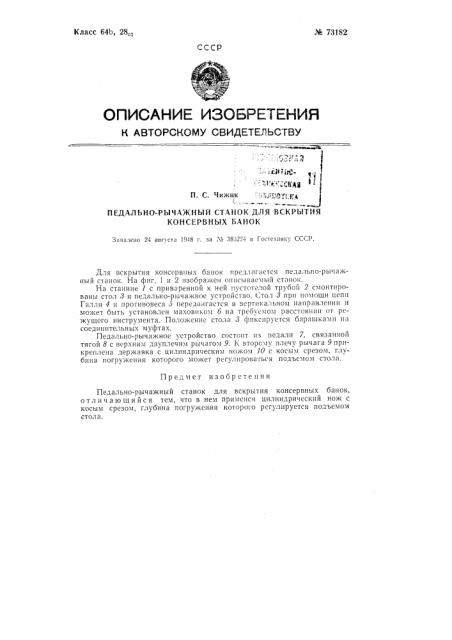

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. С. Чижик

:; :;„глт< liA

ПЕДАЛЬНО-РЫЧАЖНЫЙ СТАНОК ДЛЯ ВСКРЫТИЯ

КОНСЕРВНЫХ БАНОК

Заявлено 24 августа 1948 г. за М 388224 в Гостехяику СССР.

Для вскрытия консервных банок предлагается педально-рычажH hl H c T B H o K H B ф и г. 1 H 2 11 з 0 б р а ж е и 0 II H c bl B B c м ы и с т и и 0 к .

На станине 1 с приваренной к ней пустотелой трубой 2 смонтированы стол 3 и педально-рычажное устройство. Стол 3 при помощи цепи

Галля 4 и противовеса 5 передвигается в вертикальном направлении и

MoIKeT obITh ) cTBHoB.IcH махови1.0м б HB т1>еб геlloxt расстоянии OT pE жущего инструмента. Положение стола 3 фиксируется барашками на соединительных муфтах.

Педально-рычажное устройство состоит из педали 7, связанной тягой 8 с верхним двуплечим рычагом 9. К второму плечу рычага 9 прикреплена державка с цилиндрическим ножом 10 с косым срезом, глубина погру>кения которого может регулироваться подъемом стола.

Предмет изобретения

Педально-рычажный станок для вскрытия консервных банок, отличающийся тем, что B нем примеHcH цилиндрический нож с косым срезом, глубина погружения которого регулируется подъемом стола. № 73.182

<Риг l
