Устройство для мойки рыбы

Устройство для мойки рыбы

Иллюстрации

Показать все

Реферат



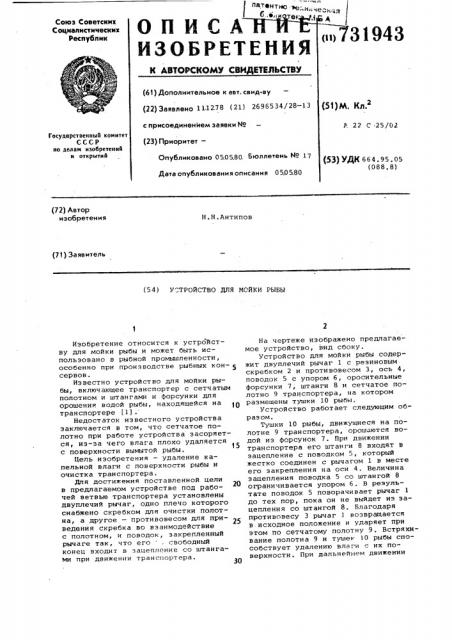

патентно чз-H-,. ÷åoê;, о в

Союз Советсних

Социалистических

Реснублин

Л

>731943

К АВТОРСКОМУ СВ (61) Дополнительное к авт. (22) Заявлено 1 1.12.78 (21 с присоединением заявки М (23) Приоритет—

Опубликовано 050580.

Дата опубликования on

5дМ. Кл.

Р 22 С 25/02

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 664,95.05 (088, 8) (72) Автор изобретения

Н.Н.Антипов (71) Заявитель (54) У ТРОЙСТВО ДЛЯ МОЙКИ РЫБЫ

ОПИЮ

ИЗОБРЕ

Изобретение относится к устройству для мойки рыбы и может быть использовано в рыбной промышленности, особенно при производстве рыбных кон- 5 сервов.

Известно устройство для мойки рыбы, включающее транспортер с сетчатым полотном и штангами и форсунки для орошения водой рыбы, находящейся на транспортере (1).

Недостаток известного устройства заключается в том, что сетчатое полотно при работе устройства засоряется, иэ-эа чего влага плохо удаляется с поверхности вымытой рыбы.

Цель изобретения — удаление капельной влаги с поверхности рыбы и очистка транспортера.

Для достижения поставленной цели в предлагаемом устройстве под рабочей ветвью транспортера установлены двуплечий рычаг, одно плечо которого снабжено скребком для очистки полотна, а другое — противовесом для при- 25 ведения скребка во взаимодействие с полотном, и поводок, закрепленный рычаге так, что его . свободный конец входит в зацепление со штангами при движении транспортера.

На чертеже изображено предлагаемое устройство, вид сбоку.

Устройство для мойки рыбы содержит двуплечий рычаг 1 с резиновым скребком 2 и противовесом 3, ось 4, поводок 5 с упором 6, оросительные форсунки 7, штанги 8 и сетчатое полотно 9 транспортера, на котором размещены тушки 10 рыбы.

Устройство работает следующим образом.

Тушки 10 рыбы, движущиеся на полотне 9 транспортера, орошаются водой иэ форсунок 7. При движении транспортера его штанги 8 входят в зацепление с поводком 5, который жестко соединен с рычагом 1 в месте его закрепления на оси 4. Величина зацепления поводка 5 со штангой 8 ограничивается упором 6. B результате поводок 5 поворачивает рычаг 1 до тех пор, пока он не выйдет иэ зацепления со штангой 8. Благодаря противовесу 3 рычаг 1 возвращается в.исходное положение и ударяет при этом по сетчатому полотну 9. Встряхивание полотна 9 и тушек 10 рыбы способствует удалению влаги с их поверхности. При дальнейшем движении

Формула изобретения

Составитель М.устинов

Техред О.Андрейко Корректор О.К ови иск а я

Редактор Л.Волкова

Заказ 1580/2 Тираж 443 Подписное

ПНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

3 . 7319 транспортера противовес 3 обеспечивает прижатие скребка 2 к полотну 9, благодаря чему происходит его очистка от загрязнений, чешуи рыбы и пр.

Устройство имеет простую конструкцию и обеспечивает надежное удаление капельной влаги с поверхности тушек рыбы и удаление загрязнений с поверхности сетчатого полотна транспортера.

Работа устройства осуществляется автоматически при движении транспортера.

Устройство для мойки рыбы, вклю- fS чающее транспортер с сетчатым полотном и штангами, форсунки для воды, отличающ ее сятем,ч"о,с целью удаления капельной влаги с поверхности рыбы и очистки транспортера, под рабочей ветвью последнего установлены двуплечий рычаг, одно плечо которого снабжено скребком для очистки полотна, а другое — противовесом для приведения скребка во взаимодействие с полотном, и поводок, закрепленный на рычаге так, что его свободный конец входит в зацепление со штангами при движении транспортера.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9527179, кл. А 22 С 25/02, 1974 (прототип).
