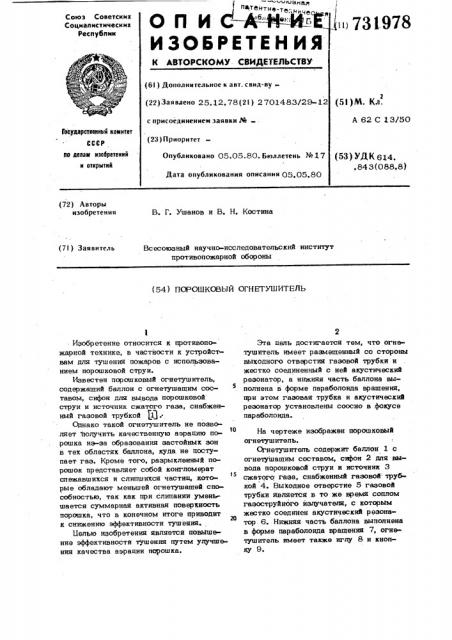

Союз Советских

Социалистических республик 731978

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. свид-ву{22) Заявлено 25.12.78(2l ) 2701483/29-12 с присоединением заявки.% (23 ) П р нори тет

Опубликовано 05.05.80. Бюллетень ¹ 17 (5l) M. Кл.

А 62 С 13/50

Государственный комитет до делам нэобретеннй н открытий (53) УДК 614, . 84 Э (088.8) Дата опубликования описания 05.05.80 (72) Авторы изобретения

В. Г. Ушанов и В. Н. Костина (7I) Заявитель

Всесоюзный научно-исследовательский институт противопожарной обороны (54) ПОРОШКОВЫЙ ОГНЕТУШИТЕЛЬ

Изобретение относится к противопожарной технике, в частности к устройся вам для тушения пожаров с использованием порошковой струи.

Известен порошковый огнетушитель, содержащий баллон с огнетушащим составом, сифон для вывода порошковой струи и источник сжатого газа, снабженный газовой трубкой (1}:

Однако такой огнетушитель не позволяет получить качественную аэрапию порошка иэ-за образования застойных зон в тех областях баллона, куда. не поступает газ. Кроме того, разрыхленный порошок представляет собой конгломерат слежавшихся и слипшихся частии, которые обладают меньшей огнетушащей способностью, так как при слипании умень шается суммарная активная поверхность порошка, что в конечном итоге приводит к снижению эффективности тушения.

Целью изобретения является повышение эффективности тушения путем улучшения качества аэрапии порошка.

Эта пель достигается тем, что огнетушитель имеет размещенный со стороны выходного отверстия газовой трубки и жестко соединенный с ней акустический резонатор, а нижняя часть баллона выполнена в форме параболоида вращения, при этом газовая трубка и акустический резонатор установлены соосно в фокусе нар аболоида.

На чертеже изображен порошковый огнетушитель.

Огнетушитель содержит баллон 1 с огнетушащим составом, сифон 2 для вывода порошковой струи и источник 3 сжатого: газа, снабженный газовой: трубкой 4. Выходное отверстие 5 газовой трубки является в то же время соплом газоструйного излучателя, с которым жестко соединен акустический резона20 тор 6. Нижняя часть баллона выполнена в форме параболоида вращения 7, огнетушитель имеет также иглу 8 и кнопку 9.

Г

При воздействии на кнопку.,9. игла:8 прокалывает мембрану источника 3 сжатого газа. Газ по трубке 4 поступает в сопло 5 газоструйного излучателя и отражается от резонатора 6. В результате этого в зоне между соплом и резонатором возбуждаются акустические колебания в диапазоне от 3 до 10 кГц. Этот выбор рабочего диапазона частот, определяемый размерами сопла, резонатора и величиной рабочего давления, исключает за тухание колебаний, так как длина волны звука в порошке больше фокусного расстояния параболической поверхности вращения, Порошок, находящийся в огнетушителе, разрыхляется как потоками газа, так и акустическими колебаниями, создающими дополнительные возмущения по всему объему огнетушителя, так как газоструйный излучатель, помещен в фокус параболоида. Это дает возможность максимально использовать энергию пневмоакустического эффекта, так как при данном размещении излучателя акустические колебания отражаются от параболической поверхности в направлении, параллельном вертикальной оси огнетушителя, пронизывая таким образом весь объем порошка.

В результате такого совместного воздействия получается равномерное рыхле1978

4 ние слежавшихся и слипшихся частиц порошка до их исходного размера.

Рабочий газ, собираясь в верхней части емкости огнетушителя, вытесняет порошок через сифонную трубку на защищаемый объект.

Формула иэобр етения о

Порошковый огнетушитель, содержащий баллон с огнетушащим составом, сифон для вывода порошковой струи и источник сжатого газа, снабженный газовой трубкой, отличающийся тем, что, с целью повышения эффективности тушения путем улучшения качества аэрации порошка, он имеет размещенный со стороны выходного отверстия газовой трубки и жестко соединенный с ней акустический резонатор, а нижняя часть баллона выполнена в форме параболоида вращения, при этом газовая трубка и акустический р езонатор установлены

25 соосно в фокусе параболоида.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР . No 608530, кл ° А 62 С 1 3/50, зр 1977 (прототип).
