Устройство для предотвращения осаждения осадка на дно емкости

Устройство для предотвращения осаждения осадка на дно емкости

Иллюстрации

Показать все

Реферат



()732040

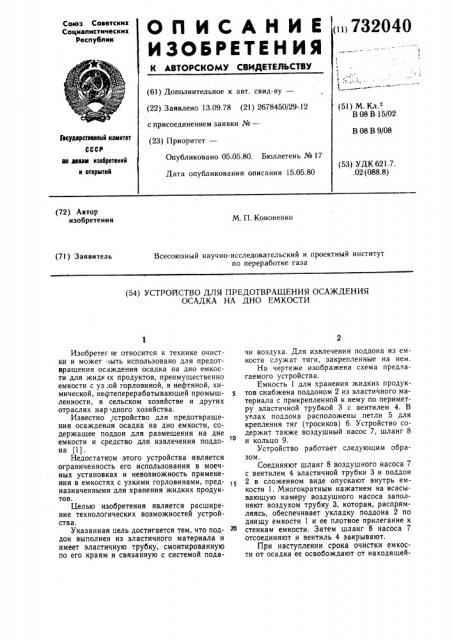

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскии

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 13.09.78 (21) 2678450/29-12 (51) М.К .

В 08 В 15/02 с присоединением заявки №вЂ”

В 08 В 9/08

Геаударотееииый комитет

СССР (23) Приоритет—

Опубликовано 05.05.80. Бюллетень № 17

Дата опубликования описания 15.05.80 ао доим изобретеиий и открытий (53) УДК 621.7. .02 (088.8) (72) Автор изобретения

М. П. Кононенко

Всесоюзный научно-исследовательский и проектный институт по переработке газа (7l } Заявитель (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ОСАЖДЕНИЯ

ОСАДКА НА ДНО ЕМКОСТИ

Изобретег «е относится к технике очистки и может ыть использовано для предотвращения осаждения осадка на дно емкости для жидк «х продуктов, преимущественно емкости с уз;ой горловиной, в нефтяной, химической, нефтеперерабатывающей промышленности, в сельском хозяйстве и других отраслях нар 1дного хозяйства.

Известно устройство для предотвращения осаждения осадка на дно емкости, содержащее поддон для размещения на дне емкости и средство для извлечения поддона (1).

Недостатком этого устройства является ограниченность его использования в моечных установках и невозможность применения в емкостях с узкими горловинами, предназначенными для хранения жидких продуктов.

Целью изобретения является расширение технологических возможностей устройства.

Укаэанная цель достигается тем, что поддон выполнен из эластичного материала и имеет эластичную трубку, смонтированную по его краям и связанную с системой подачи воздуха. Для извлечения поддона из емкости служат тяги, закрепленные на нем.

На чертеже изображена схема предлагаемого устройства.

Емкость 1 для хранения жидких продуктов снабжена поддоном 2 иэ эластичного материала с прикрепленной к нему по периметру эластичной трубкой 3 с вентилем 4. В углах поддона расположены петли 5 для крепления тяг (тросиков) 6. Устройство содержит также воздушный насос ?, шланг 8 и кольцо 9.

Устройство работает следующим образом.

Соединяют шланг 8 воздушного насоса 7 с вентилем 4 эластичной трубки 3 и поддон

2 в сложенном виде опускают внутрь емкости 1. Многократным нажатием на всасывающую камеру воздушного насоса заполняют воздухом трубку 3, которая, распрямляясь, обеспечивает укладку поддона 2 по днищу емкости 1 и ее плотное прилегание к стенкам емкости. Затем шланг 8 насоса 7 отсоединяют и вентиль 4 закрывают.

При наступлении срока очистки емкости от осадка ее освобождают от находящей732040

Составитель P. Манеева

Редактор Л. Волкова Техред К. Шуфрич Корректор М. Шароши

Заказ 1596/6 Тираж 636 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 ся в ней жидкости и воздух из эластичной трубки 3 через вентиль 4 выпускают. Далее посредством кольца 9 и тросиков 6 поддон

2 вместе с осадком извлекают, очищают и подготавливают к повторному использованию.

Использование устройства расширяет область применения поддонов для предотвращения осаждения осадков на дне емкости с узкими горловинами и снижает трудозатраты на очистку емкостей от осадка жидких продуктов.

Формула изобретения

1. Устройство для предотвращения осаждения осадка на дно емкости, содержащее поддон для размещения на дне емкости и средство для извлечения поддона, отличающееся тем, что, с целью расширения технологических возможностей устройства, поддон выполнен из эластичного материала и имеет эластичную трубку, смонтированную по его краям и связанную с системой подачи воздуха.

2. Устройство по п. 1, отличающееся тем, что средство для извлечения поддона имеет тяги, закрепленные на нем.

4Î Источники информации, принятые во внимание при экспертизе

1. Золотаев Ф. М. Мойка деталей и моечные машины в ремонтных мастерских. М., «Колос», 1965, с. 19 (прототип).
