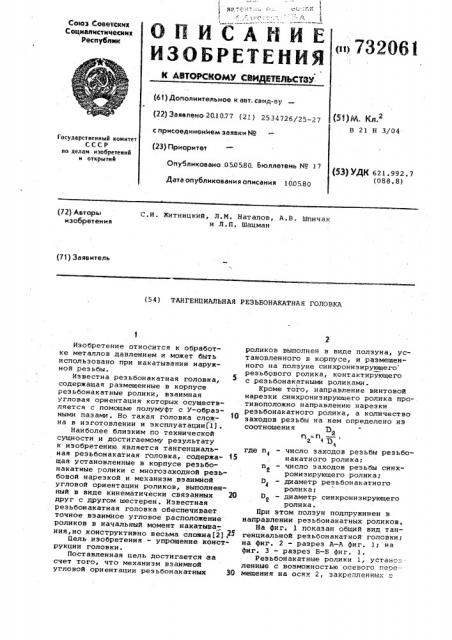

ОПИСАИИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических республик (61) Дополнительное к авт. саид-ву г (22) Заявлено 20.1077 (2I } 2534726/25-27 (5Цм. К .2

В 21 Н 3/04 с присоединением заявки ¹

Государственный комитет

СССР но делам изобретений и открытий (23) Приоритет

Опубликовано 050580. Бюллетень ¹ 17

Дата опубликования описания 100580 (53) УДК Е21.992.7 (088. 8) С.И. Житницкий, Л.М. Натапов, А.В. Шпичак и Л.П. Шацман (72) Авторы изобретения (71) Заявитель (54) ТАНГЕНПИАЛЬНАЯ РЕЗЬБОНАКАТНАЯ ГОЛОВКА

Изобретение относится к обработке металлов давлением и может быть использовано при накатывании наружной резьбы.

Известна реэьбонакатная головка, содержащая размещенные в корпусе резьбонакатные ролики, взаимная угловая ориентация которых осуществляется с помощью полумуфт с У-образными пазами. Но такая головка сложна в изготовлении и эксплуатации(1) .

Наиболее близким по технической сущности и достигаемому результату к изобретению является тангенциальная резьбонакатная головка, содержа- тз щая установленные в корпусе резьбонакатные ролики с многоэаходной резьбовой нарезкой и механизм взаимной угловой ориентации роликов, выполненный в виде кинематически связанных 26 друг с другом шестерен. Известная резьбонакатная головка обеспечивает точное взаимное угловое расположение роликов в начальный момент накатывания,но конструктивно весьма сложна(232

Йель изобретения — упрощение конструкции головки.

Поставленная цель достигается еа счет того, что механизм взаимной угловой ориентации реэьбонакатных ЗО роликов выполнен в виде ползуна, установленного в корпусе, и размещенного на полэуне синхрониэирующего реэьбрвого ролика, контактирующего с резьбонакатными роликами.

Кроме того, направление винтовой нарезки синхронизирующего ролика противоположно направлению .нарезки резьбонакатного ролика, а количество заходов резьбы на нем определено из соотношения Э

2 т1 =П

Q где n - число заходов резьбы реэьбо1 накатного ролика; и — число заходов резьбы синх2 рониэирующего ролика;

D — диаметр реэьбонакатного

Ъ ролика;

0 - диаметр синхрониэирующего

2 ролика.

При этом полэун подпружинен в направлении резьбонакатных роликов.

На фиг. 1 показан общий вид тангенциальной реэьбонакатной головки на фиг. 2 - разрез A-А фиг. 1; на фиг. 3 - разрез Б-Б фиг. 1.

Реэьбоиакатные ролики 1, уСтанс"-..ленные с возможностью осевого перемещения на осях 2, закрепленных в

732061 корпусе 3, контактируют с синхрониэирующим роликом 4, установленным на оси 5, закрепленной в ползуне 6, поджатом пружиной 7.

Направление винтовой нарезки синхронизирующего ролика 4 выбрано противоположным направлению винтовой нарезки реэьбонакатных роликов, а количество заходов резьбы на нем выбирается иэ соотношения g

2 1Q

IO

4 где п и n — число заходов резьбы резь1 2 бонакатных роликов и синхрониэирующего ролика соответственно;

D u D — диаметр резьбонакатно- !5

4 2 го и синхронизирующего ролика соответственно.

Резьбонакатная головка работает следующим образом.

Иэ исходного положения головка, Щ() закрепленная на суппорте станка, подаетая на вращающуюся заготовку 8 в поперечном направлении. Реэьбонакатные ролики 1, коснувшись заготовки 8, начинают вращаться на осях 2 и вращают взаимодействующий с ними синхронизирующий ролик 4 на оси 5.

Профиль резьбы полностью накатывается, и рабочая подача прекращается, когда точки контакта резьбонакатных роликов 1 с заготовкой 8 достигнут вертикальной диаметральной плоскости, заготовки 8. В течение рабочей подачи иэ-за разной угловой скорости вращения роликов их взаимная ориентация нарушается, и один из накатных роликов 1 своим резьбовым профилем отжимает синхронизирующий ролик 4 вместе с ползуном 6, сжимая пружину 7.

После накатывания головка отводится от заготовки в исходное положение, 40 при этом ползун 6 с синхронизирующим роликом 4 возвращается пружиной

7 до первоначального положения, т.е. до безэаэорного контакта резьбового профиля синхронизирующего ролика 4 с реэьбовым профилем накатных роликов 1. При этом резьбонакатные ролики 1 взаимно ориентируются для повторения цикла обработки.

Формула изобретения

1. Тангенциальная резьбонакатная головка, содержащая установленные в корпусе резьбонакатные ролики с многоэаходной резьбовой нарезкой и механизм взаимной угловой ориентации роликов, отличающаяся тем, что, с целью упрощения конструкции, механизм взаимной угловой ориентации реэьбонакатных роликов выполнен в виде полэуна, установленного в корпусе, и размещенного на полэуне синхронизирующего реэьбового ролика, контактирующего с резьбонакатными роликами.

2. Тангенциальная реэьбонакатная головка по и, 1, о т л и ч а ю щ а яс я тем, что направление винтовой нарезки синхронизирующего ролика противоположно направлению нарезки резьбонакатного ролика, а количество заходов резьбы на нем определено из соотношения: 0

n=n

2 1 Я ( где n — число заходов резьбы накат4 ного ролика;

n — число заходов резьбы синх2 ронизируйщего ролика;

D — диаметр резьбонакатного. ро ) лика;

D - диаметр синхрониэирующего

2 оолика..

3.Головка по п.1,о т л и ч а ю щ ая с я тем, что ползун подпружинен в направлении резьбонакатных роликов.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

М 487699, кл. В 21 Н 3/04, 30.06.72.

2. Авторское свидетельство СССР

9 555956, кл, В 21 Н 3/04, 04.12.74 (прототип).
