Реферат

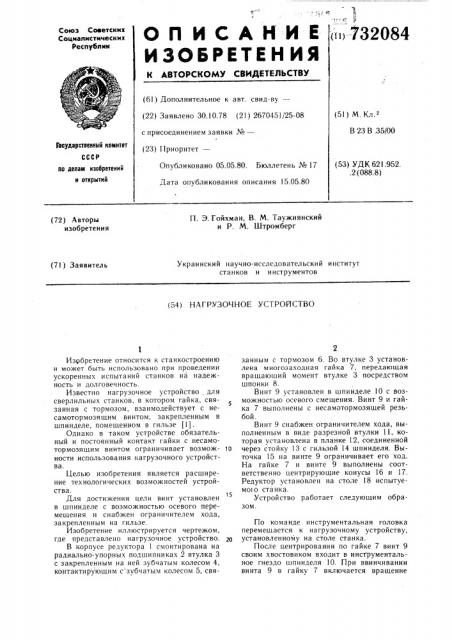

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1 и -732084

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву-(22) Заявлено 30.10.78 (21) 2670451/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл. з

В 23 В,35/00

Государственный комитет (53) УДК 621.952, .2 (088.8) Опубликовано 05.05.80. Бюллетень № 17 по делан изобретений и открытий

П. Э. Гойхман, В. М. Таужнянский и P. М. Штромберг (72) Авторы изобретения

Украинский научно-исследовательский институт станков и инструментов (7!} Заявитель (54) НАГРУЗОЧНОЕ УСТРОЛСТВО

Изобретение относится к станкостроению и может быть использовано при проведении ускоренных испытаний станков на надежность и долговечность.

Известно нагрузочное устройство для сверлильных станков, в котором гайка, связанная с тормозом, взаимодействует с несамотормозящим винтом, закрепленным в шпинделе, помещенном в гильзе (11.

Однако в таком устройстве обязательный и постоянный контакт гайки с несамотормозящим винтом ограничивает возмож- !о ности использования нагрузочного устройства.

Целью изобретения является расширение технологических возможностей устройства.

Для достижения цели винт установлен в шпинделе с возможностью осевого перемещения и снабжен ограничителем хода, закрепленным на гильзе.

Изобретение иллюстрируется чертежом, где представлено нагрузоч ное устройство.

В корпусе редуктора 1 смонтирована на радиально-упорных подшипниках 2 втулка 3 с закрепленным на ней зубчатым колесом 4, контактирующим с зубчатым колесом 5, связанным с тормозом 6. Во втулке 3 установлена многозаходная гайка 7, передающая вращающий момент втулке 3 посредством шпонки 8.

Винт 9 установлен в шпинделе 10 с возможностью осевого смещения. Винт 9 и гайка 7 выполнены с несамотормозящей резьбой.

Винт 9 снабжен ограничителем хода, выполненным в виде разрезной втулки 11, которая установлена в планке 12, соединенной через стойку 13 с гильзой 14 шпинделя. Выточка 15 на винте 9 ограничивает его ход.

На гайке 7 и винте 9 выполнены соответственно центрирующие конусы 16 и 17.

Редуктор установлен на столе 18 испытуемого станка.

Устройство работает следующим образом.

По команде инструментальная головка перемещается к нагрузочному устройству, установленному на столе станка.

После центрирования по гайке 7 винт 9 своим хвостовиком входит в инструментальное гнездо шпинделя 10. При ввинчивании винта 9 в гайку 7 включается вращение

782084

Формула изооретения

Составитель В. Смиткова

Редактор Ж. Рожкова Техред К. Шуфрич Корректор М. Демчик

Заказ 1620/8 Тираж 160 Пбдписное

ЦНИИПИ Государственного комитега СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушска я наб., д. 4/5 филиал ППП <Патент», г. Ужгород, ул. Проектная, 4 шпинделя 10 и создается тормозной момент. передаваемый на гайку 7.

В паре винт-гайка возникает осевое усилие, направленное вверх. При перемещении вращающегося шпинделя с винтом 9 вниз по направлению подачи, тормозной момент и создающееся в паре винт-гайка осевое усилие нагружают шпиндель.

Изменяя величину тормозного момента, регулируют нагрузку, воспринимаемую шпинделем 10.

При прохождении шпинделем заданного пути принудительная подача выключается, и винт 9, имея левую резьбу, вывинчивается из гайки 7. Шпиндель устанавливается в исходное положение.

Затем выбивают винт 9 из зацепления со шпинделем. Ограничитель удерживает винт 9.

Далее станок работает в автоматическом режиме.

Нагрузочное устройство для сверлильных станков, в котором гайка, связанная с тормозом, взаимодействует с несамотормозящим винтом, закрепленным в шпинделе, 1р помещенном в гильзе, отличающееся тем, что, с целью расширения технологических возможностей устройства, винт установлен в шпинделе с возможностью осевого перемещения и снабжен ограничителем хода, закрепленным на гильзе.

1$

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 520197, кл. В 28 В 35/00, 28.12.72.
