Приспособление для нарезания резьбы
Иллюстрации
Реферат

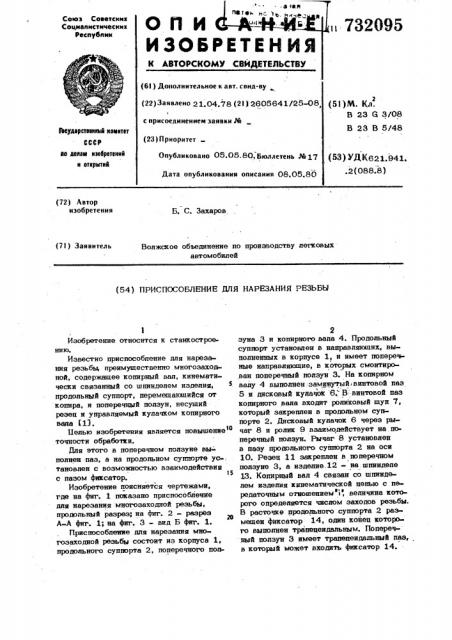

Союз Советсини
Социапнстическик
Респубпии
ОП И
ИЗОБ
К АВТО РСКО
ii 732095
J (61) Дополнительное к авт. свнд-ву . (5 3 ) М . 6 л
В 23 6 3/08 (22) Заявлено 21.04.78 (2l ) 2605641/25-08, I с присоединением заявки М
В 23 В 5/48 йсударстввивй комитет
СССР (23) Приоритет (53) УДК621 941..2 (088.8) ао делан иза4рвтеиий и открытий
Опубликовано 05.05.80, бюллетень И 17
Дата опубликования описания 08.05.80 (72) Автор изобретения
Б. С. Захаров (71) Заявитель
Волжское объединение по производству легковых автомобилей (54) ПРИСПОСОБЛЕНИЕ ДЛЯ НАРЕЗАНИЯ РЕЗЬБЫ
Изобретение относится к станкостроению.
Известно приспособпение для нарезания резьбы, преимущественно многоэаходной, содержащее копирный вал, кинематически связанный со ши изделия, продольный суппорт, перемещающийся от копира, и поперечный попэун, несущий резеп и управляемый купачком копирного ввпа Ш.
11епью изобретения является повышение1О точности обработки, Для етого в поперечном попзуне вы- полнен паз, а на продольном суппорте установпен с воэможностью взаимодействия
15 с пазом фиксатор.
Изобретение поясняется чертежами, где на фиг. 1 показано приспособление дпя нарезания многоэаходной резьбы, продольный разрез; на фиг. 2 — разрез
A-А фиг. 1; на фиг. 3 - вид Б фиг. 1.
Приспособление для нарезания многоэвходной резьбы состоит иэ корпуса 1, продольного суппорта 2, поперечного поп2 зуна 3 и копирного вала 4. Продопьный суппорт установпен в направляющих, выполненных в корпусе 1, и имеет поперечные направляющие, в которых смонтирован поперечный попзун 3. На копирном вапу 4 выполнен замкнутый винтовой паэ
5 и дисковый купачок 6." В:-винтовой паз копирного вала входит ропиковый щуп 7, который закреплен в продольном суппорте 2. Дисковый кулачок 6 через рычаг 8 и ролик 9 взаимодействует нв поперечный полэун. Рычаг 8 установлен в пазу продольного суппорта 2 на оси
10. Резед 11 закреплен в поперечном попзуне 3, а иэделие,12 — на. шпиндепе
13. Копирный вап 4 связан со шпиндепем изделия кинематической цепью с передаточным отношением, вепичина которого определяется числом заходов резьбы.
В расточко прододьного суппорта 2 размещен фиксатор 14, один копен которого выполнен трапепеидвльным. Попереч- .ный попзун 3 имеет трвпепеидапьный паз, в который может входить фиксатор 14.
3 73
Приспособление для нареэания многоэаходной резьбы, устанавливаемое на суппорте, например, токарного автомата, работает следующим образом.
Вращение шпинделя 13 до кянематической цепи с передаточным отношением
"I " передается копирному валу 4. Вращение копирного вала преобразуется в поступательное перемещение продольного суппорта. При этом поперечный ползун 3 вместе с продольным суппортом движется вдоль оси изделия. К началу резания фиксатор 14 под действием пружины 15 вводится в паз поперечного ползуна (что достигаФтся профилированием дискового кулачка 6).
Усилие резания, действующее на резец
11, и усилие. пружины 17 прижимают по перечный ползун 3 к фиксатору 14. В процессе резания ролик 9 не касается дискового кулачка 6, вследствие чего трение ролика 9 о поверхность дискового кулачка 6 отсутствует.
В конце рабочего хода фиксатор 14 останавливается неподвижным упором 16, который закреплен на корпусе, а про-. дольный суппорт продолжает движение вперед и выводит трапециевидный конец фиксатора 14 из паза поперечного ползуна 3. Пружина 17 резко отводит поперечный ползун 3 с резцом 11 от изделия 12 (в радиальном направлении).
Копирный вал 4, непрерывно вращаясь благодаря замкнутости винтового паза 5, возвращает продольный суппорт в исходное положение (к началу резания). Йисковый кулачок, воздействуя на ролик 9, поворачивает рычаг 8 и, сжимая пружину
17, перемещает поперечный полэун 3 с резцом 11 к изделию 12 до тех пор, пока фиксатор 14 под действием пружины
15 не войдет в паэ поперечного ползуна
3. К этому моменту копирный вал совершает полный оборот, а изделие 12, благодаря расчетной настройке кинематической
2095 цепи, повернется на угол, соответствующий заходности резьбы. Начнется нарезани . следующего захода, цикл повторяется.
Таким образом, фиксатор 14 играет роль жесткого упора для поперечного ползуна 3 и воспринимает усилие резания и усилие пружины 17. Контакт между роликом 9 и дисковым кулачком 6 noto перечного вала 4 отсутствует в процесс резания. Отсутствие износа ролика 9 и дискового кулачка 6, а также жесткая фиксация поперечного ползуна 3 с резцом
9 исключают колебания резца, и тем са15 мым способствуют повышению точности обработки.
Наряду с повышением точности предлагаемое приспособление дает возможность повысить производительность обра2о ботки за счет увеличения скорости вращения изделия. Благодаря отсутствию трения скольжения ролика о кулачок сущест венно возрастает долговечность работы устройства.
Ф о р м у л а,и з о б р е т е н и я
Приспособление для нареэания резьбы, преимущественно многозаходной, содержащее копирный вал, кинематически связанный со шпинделем изделия, продольный суппорт, перемещающийся от копира, и поперечный ползун, несущий резец и управляемый кулачком копирного вала, о тл и ч а ю ш е е с я тем, что, с целью повышения точности обработки, в поперечном полэуне выполнен паз, и на цродольном суппорте установлен с воэможностью взаимодействии с ..-.эом фиксатор.
Источники:. нформации, принятые во внимание при экспертизе
1. Приспособление для иарезания многозаходных резьб. Информационный лис4 ток УДК 621.992.5, 1971.
