Реферат



Союз Советскин

Социалистических

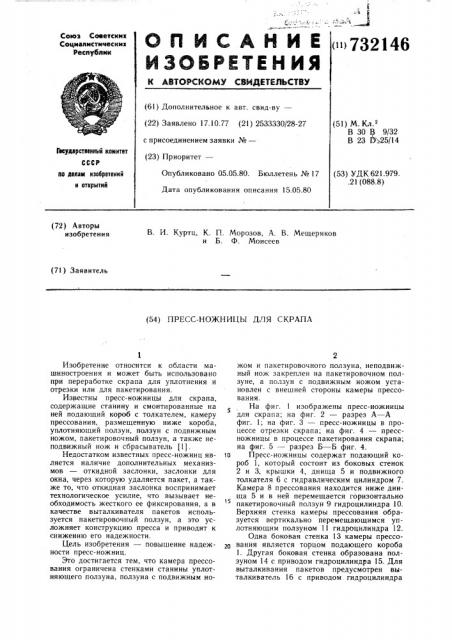

Республик >732146 (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.10.77 (21) 2533330/28-27 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 30 13 9/32

В 23 6 ь25/14

Гееуднрственный комнтет

Опубликовано 05.05.80. Бюллетень №17 (53) УДК 621.979..21 (088.8) ай дела нзобретеннй н нтнритнй

Дата опубликования описания 15.05.80 (72) Авторы изобретения

В. И. Куртц, К. П. Морозов, A. В. Мещеряков и Б. Ф. Моисеев (71) Заявитель (54) ПРЕСС-НОЖНИЦЫ ДЛЯ СКРАПА

Изобретение относится к области машиностроения и может быть использовано при переработке скрапа для уплотнения и отрезки или для пакетирования.

Известны пресс-ножницы для скрапа, содержащие станину и смонтированные на ней подающий короб с толкателем, камеру прессования, размещенную ниже короба, уплотняющий ползун, ползун с подвижным ножом, пакетировочный ползун, а также неподвижный нож и сбрасыватель (1).

Недостатком известных пресс-ножниц является наличие дополнительных механизмов — откидной заслонки, заслонки для окна, через которую удаляется пакет, а также то, что откидная заслонка воспринимает технологическое усилие, что вызывает необходимость жесткого ее фиксирования, а в качестве выталкивателя пакетов используется пакетировочный ползун, а это усложняет конструкцию пресса и приводит к снижению его надежности.

Цель изобретения — повышение надежности пресс-ножниц.

Это достигается тем, что камера прессования ограничена стенками станины уплотняющего ползуна, ползуна с подвижным ножом и пакетировочного ползуна, неподвижный нож закреплен на пакетировочном ползуне, а ползун с подвижным ножом установлен с внешней стороны камеры прессования.

На фиг. 1 изображены пресс-ножницы для скрапа; на фиг. 2 — разрез А — А фиг. 1; на фиг. 3 — пресс-ножницы в процессе отрезки скрапа; на фиг. 4 — прессножницы в процессе пакетирования скрапа; на фиг. 5 — разрез Б — Б фиг. 4.

to Пресс-ножницы содержат подающий короб 1, который состоит из боковых стенок

2 и 3, крышки 4, днища 5 и подвижного толкателя 6 с гидравлическим цилиндром 7.

Камера 8 прессования находится ниже днища 5 и в ней перемещается горизонтально пакетировочный ползун 9 гидроцилиндра 10.

Верхняя стенка камеры прессования образуется вертикально перемещающимся уплотняющим ползуном 1 гидроцилиндра 12.

Одна боковая стенка 13 камеры прессо2О вания является торцом подающего короба

1. Другая боковая стенка образована ползуном 14 с приводом гидроцилиндра 15. Для выталкивания пакетов предусмотрен выталкиватель 16 с приводом гидроцилиндра

732146

17. На ползуне 14 закреплен подвижный нож 18, а на пакетировочном ползуне 9— нижний нож 19.

Работает устройство следующим образом.

Скрап, загруженный в короб 1 подачи, подается толкателем 6 под действием гидроцилиндра 7 в сторону ножей. Уплотняющий ползун 11 прижимает скрап к верхней плоскости пакетировочного ползуна 9, находящегося в этот период в камере прессования, под действием цилиндра 12. Затем ползун

14 гидроцилиндра 15 перемещает нож 18 к ножу 19. Происходит отрезка скрапа. После этого ползуны 1! и 14 возвращаются в верхнее исходное положение. Толкатель 6 подает очередную порцию скрапа, и цикл повторяется. В режиме отрезки ползун 9 и выталкиватель 18 пакетов неподвижны.

В режиме пакетирования скрап, загруженный в подающий короб 1, сминается толкателем 6. Затем уплотняющий ползун

11 сжимает скрап до размера камеры прессования. Пакетировочный ползун 9 под действием цилиндра 10 окончательно опрессовывает скрап в пакет. Ползуны 11 и 14 возвращаются в верхнее исходное положение.

В исходное положение возвращаются толкатель 6 и пакетировочный ползун 9, а также выталкиватель 16 гидроцилиндра 17. Ползун 14 совершает ход вниз, образуя камеру прессования. С этого момента повторяется цикл прессования.

Формула изобретения

Пресс-ножницы для скрапа, содержащие станину и смонтированные на ней подающий короб с толкателем, камеру прессования, размещенную ниже короба, уплотняющий ползун, ползун с подвижным ножом, пакетировочный ползун, а также неподвижный нож, отличающийся тем, что, с целью повышения надежности, камера прессования ограничена стенками станины уплотняющего ползуна, ползуна с подвижным ножом и пакетировочного ползуна, неподвижный нож закреплен на пакетировочном ползуне, а ползун с подвижным ножом ус2© тановлен с внешней стороны камеры прессования.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3126816, кл. 100 †, опублик. 1964.
