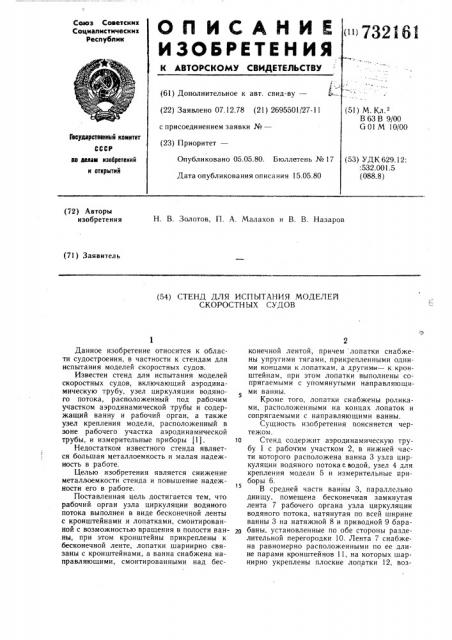

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскин

Социалистические

Республик

< i 73216l (61) Дополнительное к авт. свид-ву— (51) М. Кл.

B 638 9/00

G 01 M 10/ОО (22) Заявлено 07.12.78 (21) 2695501/27-11 с присоединением заявки №вЂ” (23) Приоритет—

Гевуднрственный комитет

Опубликовано 05.05.80. Бюллетень № 17

Дата опубликования описания 15.05.80 (53) УДК 629.12:

: 532. 001.5 (088.8) нв делам изобретений и открытий (72) Авторы изобретения

Н. В. Золотов, П. А. Малахов и В. В. Назаров (7! ) Заявитель (54) СТЕНД ДЛЯ ИСПЫТАНИЯ МОДЕЛЕЙ

СКОРОСТНЫХ СУДОВ

Данное изобретение относится к области судостроения, в частности к стендам для испытания моделей скоростных судов.

Известен стенд для испытания моделей скоростных судов, включающий аэродинамическую трубу, узел циркуляции водяного потока, расположенный под рабочим участком аэродинамической трубы и содержащий ванну и рабочий орган, а также узел крепления модели, расположенный в зоне рабочего участка аэродинамической трубы, и измерительные приборы (1).

Недостатком известного стенда является большая металлоемкость и малая надежность в работе.

Целью изобретения является снижение металлоемкости стенда и повышение надежности его в работе.

Поставленная цель достигается тем, что рабочий орган узла циркуляции водяного потока выполнен в виде бесконечной ленты с кронштейнами и лопатками, смонтированной с возможностью вращения в полости ванны, при этом кронштейны прикреплены к бесконечной ленте, лопатки шарнирно связаны с кронштейнами, а ванна снабжена направляющими, смонтированными над бес2 конечной лентой, причем лопатки снабжены упругими тягами, прикрепленными одними концами к лопаткам, а другими — к кронштейнам, при этом лопатки выполнены сопрягаемыми с упомянутыми направляющи5

Кроме того, лопатки снабжены роликами, расположенными на концах лопаток и сопрягаемыми с направляющими ванны.

Сущность изобретения поясняется чертежом.

to Стенд содержит аэродинамическую трубу 1 с рабочим участком 2, в нижней части которого расположена ванна 3 узла циркуляции водяного потока с водой, узел 4 для крепления модели 5 и измерительные приборы 6.

В средней части ванны 3, параллельно днищу, помещена бесконечная замкнутая лента 7 рабочего органа узла циркуляции водяного потока, натянутая по всей ширине ванны 3 на натяжной 8 и приводной 9 барабаны, установленные по обе стороны разделительной перегородки 10. Лента 7 снабжена равномерно расположенными по ее длине парами кронштейнов 11, на которых шарнирно укреплены плоские лопатки 12, воз732161 можность поворота которых по часовой стрелке ограничена упорами (не показаны) кронштейнов 11, а против часовой стрелки упругими тягами 13 (резиновыми жгутами).

Выступающие за пределы кронштейнов 11 верхние кромки лопаток 12 снабжены по краям парами роликов 14, взаимодействующих с нап1>звляк>щими 15, расположенными над лентой 7 на продольных стенках ван ны 3 в месте установки модели 5. Над натяжным 8 и приводным 9 барабанами установлены направляющие лбпатки 16, между которыми помещены брызговолногасители 17.

Приводной 9 барабан соединен с электродвигателем (не показан).

Аэродинамическая труба 1 и ванна 3 помещены в герметичную камеру 18.

Стенд работает следующим образом.

В зависимости от программы испытаний с помощью ) зла 4 для крепления модели 5 последнюю устанавливают на определенной высоте над границей раздела воздух-вода или погружают в воду. После установки модели включают аэродинамическую трубу и электродвигатель (не показан) . Включением электродвигателя, при помощи приводного

9 и натяжного 8 барабанов приводят в движение бесконечную замкнутую ленту 7 с лопатками 12. Находясь в нижней части ванны 3 лопатки 12 занимают перпендикулярное к ленте 7 положение и, двигаясь по часовой стрелке, разгоняют воду. Переходя в верхнюю часть ванны 3, лопатки 12 подходят к направляющим 15 и подкатываются под них роликами 14. При этом каждая лопатка 12 поворачивается против часовой стрелки, преодолевая силу упругих тяг 13, и занимает положение, близкое к горизонтальному (параллельно ленте 7). Выйдя изпод направляющих 15, лопатки 12 под действием силы потока возвращаются в перпендикулярное к ленте 7 положение и снова проходят в нижней части ванны 3, разгоняя воду. Направляющие лопатки 16 выравнивают скорость воды в ванне 3 по глубине, а брызговолногасители 17 устраняют волнообразование и брызгообразование на поверхности воды.

При работе стенда скорости воздушного потока в аэродинамической трубе 1 и водного потока в ванне 3 равны.

5 Возникаю;цие на модели 5 силы (сила сопротивления, подъемная сила и др.) и моменты измеряются приборами 6 стенда.

Формула изобретения

1, Стенд для испытания моделей скоростных судов. включающий аэродинамическую трубу, узел циркуляции водяного потока, располо:кенный под рабочим участком аэродинамической трубы и содержащий ванну и

15 рабочий орган, а также узел крепления модели, расположенный в зоне рабочего участка аэродинамической трубы, и измерительные приборы, отличающийся тем, что, с целью снижения металлоемкости и повышения и надежности в работе, рабочий орган узла циркуляции водяного потока выполнен в виде бесконечной ленты с кронштейнами и лопатками, смонтированной с возможностью вращения в полости ванны, при этом кронштейны прикреплены к бесконечной ленте, лопатки шарнирно связаны с кронштейнами, а ванна снабжена направляющими, смонтированными над бесконечной лентой, причем лопатки снабжены упругими тягами, прикрепленными одними концами к лопатзо кам, а другими — к кронштейнам, при этом лопатки выполнены сопрягаемыми с упомянутыми направляющими ванны.

2. Стенд для испытания моделей скоростных судов по и. 1, отличающийся тем, что лопатки снабжены роликами, расположенными на концах лопаток и сопрягаемыми с направляющими ванны.

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР № 574139, кл. В 63 В 9/02, 04.08.78 (прототип) .
