Автономная буйковая гидрологическая станция

Автономная буйковая гидрологическая станция

Иллюстрации

Показать все

Реферат

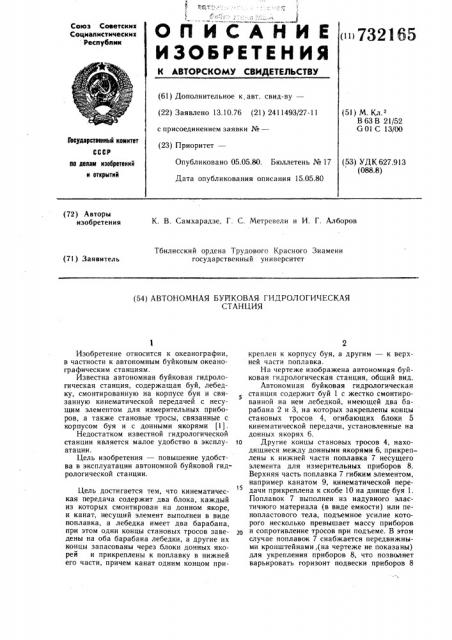

Союз Советскик

Социалистическик

Республик

Оп NCAHHE < 732165

ИЗОБРЕТЕН ЫЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к,авт. свид-ву— (22) Заявлено 13.10.76 (21) 2411493/27-11 с присоединением заявки №вЂ” (23) Приоритет— (5l) М. Кл.

В 63 В 21/52

001 С 13/00

Государственный комитет

СССР

Опубликовано 05.05.80. Бюллетень № 17 (53) УДК627.913 (088.8) ао делам изобретений и открытий

Дата опубликования описания 15.05.80 (72) Авторы изобретения

К. В. Самхарадзе, Г. С. Метревели и И. Г. Алборов

Тбилисский ордена Трудового Красного Знамени государственный университет (71) Заявитель (54) АВТОНОМНАЯ БУЙКОВАЯ ГИДРОЛОГИЧЕСКАЯ

СТАНЦИЯ

Изобретение относится к океанографии, в частности к автономным буйковым океанографическим станциям.

Известна автономная буйковая гидрологическая станция, содержащая буй, лебедку, смонтированную на корпусе буя и связанную кинематической передачей с несущим элементом для измерительных приборов, а также становые тросы, связанные с корпусом буя и с донными якорями (1).

Недостатком известной гидрологической станции является малое удобство в эксплуатации.

Цель изобретения — повышение удобства в эксплуатации автономной буйковой гидрологической станции.

Цель достигается тем, что кинематическая передача содержит два блока, каждый из которых смонтирован на донном якоре, и канат, несущий элемент выполнен в виде поплавка, а лебедка имеет два барабана, при этом одни концы становых тросов заведены на оба барабана лебедки, а другие их концы запасованы через блоки донных якорей и прикреплены к поплавку в нижней

его части, причем канат одним концом при2 креплен к корпусу буя, а другим — к верхней части поплавка.

На чертеже изображена автономная буйковая гидрологическая станция, общий вид.

Автономная буйковая гидрологическая станция содержит буй 1 с жестко смонтированной на нем лебедкой, имеющей два барабана 2 и 3, на которых закреплены концы становых тросов 4, огибающих блоки 5 кинематической передачи, установленные на донных якорях 6.

to Другие концы становых тросов 4, находящиеся между донными якорями 6, прикреплены к нижней части поплавка 7 несущего элемента для измерительных приборов 8.

Верхняя часть поплавка 7 гибким элементом, например канатом 9, кинематической передачи прикреплена к скобе 10 на днище буя 1.

Поплавок 7 выполнен из надувного эластичного материала (в виде емкости) или пенопластового тела, подъемное усилие которого несколько превышает массу приборов и сопротивление тросов при подъеме. В этом случае поплавок 7 снабжается передвижными кронштейнами,(на чертеже не показаны) для укрепления приборов 8, что позволяет варьировать горизонт подвески приборов 8

732165 и расширить фронт измерений. Кронштейны могут быть снабжены выстрелами или лестницами.

При выполнении поплавка 7 из эластичного материала (надувная емкость) для подвески приборов 8 могут служить каркас, оплетка из капроновой сети и т. п., надетые на такой всплывающий поплавок.

Для расширения фронта измерений к нижнему концу поплавка 7, горизонтальному участку становых тросов 4 могут быть подвешены приборы. Более того, посредством разного рода подвесок приборы можно навешивать по всей поверхности поплавка 7.

Автономная буйковая гидрологическая станция работает следующим образом.

В заданных точках на противоположные склоны каньона устанавливают расчлененые донные якоря 6. Через блоки 5 якорей 6 пропускают концы становых тросов 4. Оба конца становых тросов 4 закрепляют на барабанах 2 и 3 лебедки, а затем наматывают на барабаны до выборки слабины, что фиксируется храповым механизмом (на чертеже не показан) лебедки.

Другие концы становых тросов запасованы через блоки 5 донных якорей и прикреплены к нижней части поплавка 7, а верхняя часть поплавка канатом 9 крепится к скобе

10 на днище буя 1.

На поплавке 7 укрепляют измерительные приборы 8 посредством разного рода подвесок или оснасток.

Снятие показаний с приборов 8 производят следующим образом.

Отпускают храповой механизм барабанов 2 и 3 лебедки, и поплавок 7 с приборами

8 всплывает на поверхность, преодолевая вес приборов 8 и сопротивление становых тросов 4, которые разматываются с барабанов

2 и 3 лебедки. Предварительно, в случае, если длина намотанных на барабаны 2 и 3 лебедки становых тросов 4 является недостаточной, их наращивают. Однако длина становых тросов может быть достаточна, т. е. выбрана с учетом возможных колебаний глубины установки приборов 8, следовательно, с возможностью беспрепятственного всплывания системы «поплавок-становые тросы-приборы» на поверхность.

После снятия показаний с приборов 8 становые тросы 4 наматываются на барабаны 2 и 3 лебедки и этим усилием поплавок 7 возвращается в исходное положение, 1 т. е. погружается на заданную глубину. 3аданная глубина и горизонт подвески приборов 8 могут регулироваться изменением длины каната 9, перестановкой оснасток подвесок поплавка 7 и т. д.

Формула изобретения

Автономная буйковая гидрологическая станция, содержащая буй, лебедку, смон2в тированную на корпусе буя и связанную кинематической передачей с несущим элементом для измерительных приборов, а также становые тросы, связанные с корпусом буя и с донными якорями, отличающаяся тем, что, с целью повышения удобства в эксплуатации, кинематическая передача содержит два блока, каждь|й из которых смонтирован на донном якоре, и канат, несущий элемент выполнен в виде поплавка, а лебедка имеет два барабана, при этом одни концы стазо новых тросов заведены на оба барабана лебедки, а другие их концы запасованы через блоки донных якорей и прикреплены к поплавку в нижней его части, причем канат одним концом прикреплен к корпусу буя, а

ЗЯ другим — к верхней части поплавка.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2379740/11, кл. В 63 В 21/52, 07.07.76 (прототип).

732165

Редактор Г. Бельская

3а каз 1635/12

Составитель В. Старых

Техред К. Шуфрич Корректор В. Синицкая

Тираж 497 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
