Реферат



р фДЩ Щтт„"1, g(@таю gyy бм от М ц рвретен и Я

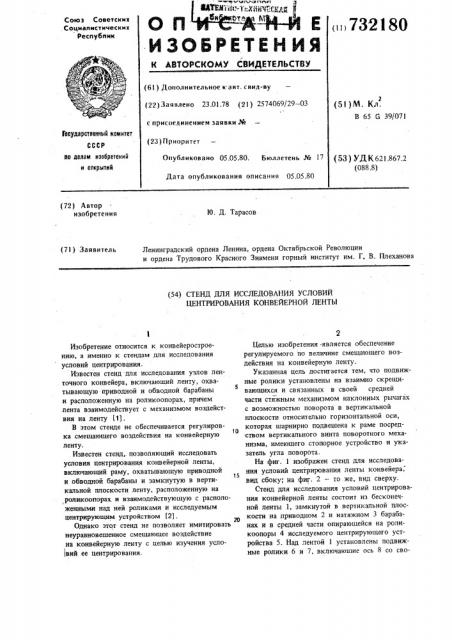

Союз Советских . Социалистических

Республик

732180 (61) Дополнительное к. а вт. с вид-ву (22) Заявлено 23.01.78 (21) 2574069/29 — 03 (5 I ) М. Кл.

В 65 G 39/071 с присоединением заявки ¹

Государственный комитет (23) Приоритет ио делам изобретений и открытий

Опубликовано 05.05,80. Бюллетень № 17

Дата опубликования описания 05.05.80 (53) УДК621.867.2 (088.8) (72) Автор изобретения

Ю. Д. Тарасов (7l) Заявитель

Ленинградский ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени горный институт им. Г. В. Плеханова (54) СТЕНД ДЛЯ ИССЛЕДОВАНИЯ УСЛОВИЙ

ЦЕНТРИРОВАНИЯ КОНВЕЙЕРНОЙ ЛЕНТЫ

Изобретение относится к конвейеростроению, а именно к стендам для исследования условий центрирования, Известен стенд.для исследования узлов ленточного конвейера, включающий ленту, охватывающую приводной и обводной барабаны и расположенную на роликоопорах, причем лента взаимодействует с механизмом воздействия на ленту (l3.

В этом стенде не обеспечивается регулиров1О ка смещающего воздействия на конвейерную ленту.

Известен стенд, позволяющий исследовать условия центрирования конвейерной ленты, включающий раму, охватывающую приводной

15 и обводной барабаны и замкнутую в вертикальной плоскости ленту, расположенную на роликоопорах и взаимодействующую с расположенными над ней роликами и исследуемым центрирующим устройством (23 .

Однако этот стенд не позволяет имитировать неуравновешенное смешающее воздействие на конвейерную ленту с целью изучения услоI вий ее центрирования.

Целью изобретения. является обеспечение регулируемого по величине смещающего воздействия на конвейерную ленту.

Указанная цель достигается тем, что подвижные ролики установлены на взаимно скрещивающихся и связанных в своей средней части стяжным механизмом наклонных рычагах с возможностью поворота в вертикальной плоскости относительно горизонтальной оси, которая шарнирно подвешена к раме посредством вертикального винта поворотного механизма, имеющего стопорное устройство и указатель угла поворота.

На фиг. 1 изображен стенд для исследования условий центрирования ленты конвейера, вид сбоку; на фиг. 2 — то же, вид сверху.

Стенд для исследования условий центрирования конвейерной ленты состоит из бесконечной ленты 1, замкнутой в вертикальной плоскости на приводном 2 и натяжном 3 барабанах и в средней части опирающейся на роликоопоры 4 исследуемого центрирующего устройства 5. Над лентой 1 установлены подвижные ролики 6 и 7, включающие ось 8 со сво73

3 бодно установленными на ней сменными дисками 9, обеспечивающими заданную желобчатость ленты. Подвижные ролики 6 и 7 установлены на взаимно скрешиваюшихся наклонных рычагах 10 и 11, связанных в своей средней части стяжным механизмом 12, например, винтового типа. Рычаги 10 и 11 шарнирно закреплены на горизонтальной и поперечной относительно ленты 1 оси 13, шарнирно подвешенной к установленному на раме 14 посредством гайки 15 винту 16 поворотного механизма 17, снабженного стопорным устройством

18 и указателем угла поворота 19.

На раме 14 стенда монтируется подлежашее исследованию центрирующее устройство 5 конвейерной ленты. Посредством стяжного механизма 12 предварительно задается усилие нажатия подвижных роликов 6 и 7 на ленту 1, соответствующее нагрузке на ленту моделируемого ленточного конвейера от веса транспортируемого груза и самой ленты.

Нредварительно набором дисков 9 на осях .8 задается заданная желобчатость ленты 1.

Поворотным механизмом 17 подвижные ролики 6 и 7 устанавливаются под углом к оси ленты 1 с целью обеспечения поперечного смешающего ленту 1 усилия. Точная величина этого усилия задается при совместном регули ровании установки роликов 6 и 7 механизмами 12 и 17 и при необходимости натяжным барабаном 3. Включается приводной барабан 2.

При движении ленты 1 по роликоопорам 4 за счет развернутого относительно ее продольной оси положения роликов 6 и 7 лента 1 под действием поперечной силы, пропорциональной суммарной работе сил трения между дисками 9 роликов 6 и 7, смещается в сторону.

При этом испытывается эффективность работы центрирующего устройства 5 при различных значениях смещающего ленту 1 поперечного усилия. Регулирование величины смещающего ленту 1 усилия производится путем прижатия подвижных роликов 6 и 7 к ленте 1 с помощью стяжного механизма 12 и разворота

4 их относительно ленты i с помошью механизма поворота 17.

Использование стенда позволяет как в лабораторных, так и в производственных условк5 ях (в этом случае оборудование стенда устанавливается на раме ленточного конвейера) производить исследования лабораторных моделей, а также испытания натурных образцов центрирующих устройств, задавая любые режиip мы схода конвейерной ленты. Использование стенда позволит экономить время и средства как в процессе выполнения научных исследований условий центрирования конвейерной ленты, так и при доводке и проверке существуюших конструкций центрирующих устройств.

Формула изобретения эо Стенд для исследования условий центрирования конвейерной ленты, включающий раму, охватывающую приводной и натяжной барабаны и замкнутую с вертикальной плоскости ленты, расположенную на роликоопорах и взаимодей25 ствующую с расположенными над ней подвижными роликами и исследуемым центрирующим устройством, отличающийся тем, что, с целью обеспечения регулируемого по величине смещающего воздействия на конвейерЗО ную ленту, подвижные ролики установлены на взаимно скрещивающихся и связанных в своей средней части стяжным механизмом наклонных рычагах с возможностью поворота в вертикальной плоскости относительного гори35 зонтальной оси, которая шарнирно подвешена к раме посредством вертикального винта поворотного механизма, имеюшего стопорное устройство и указатель угла поворота, Источники информаций, 40 принятые во внимание при экспертизе

1. Авторское свидетельство СССР У 541744, кл. В 65 G 39/02, 1975.

2. Авторское свидетельство СССР N 308936, кл. В 65 G 15/00,. 1970 (прототип).

732180

Фиг. Z
