Теплоноситель

Теплоноситель

Иллюстрации

Показать все

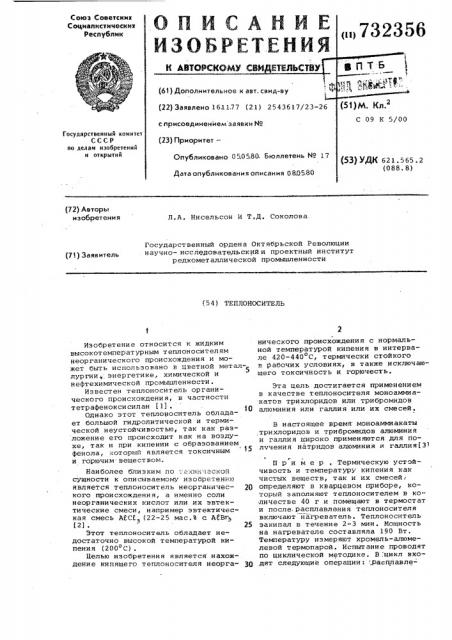

Реферат



Союз Советских

С© ивпистическия

Республик

Государственный комитет

СССР по делам изобретений и открытий (72) Авторы изобретения

Л.А. Нисельсон И Т.Д. Соколова

Государственный ордена Октябрьской Революции н аучно- исследовательский и проектный ин ститут р едкомет аллической промышленности (71) Заявитель (54) ТКПЛОНОСИТКЛЬ (61) Дополнительное к (22) Заявлено 161177 с присоединением ваяв (23) Приоритет—

Опубликовано 05.0

Дата опубликовани

Изобретение относится к жидким высокотемпературным теплоносителям неорганического происхождения и может быть использовано в цветной металлургии, энергетике, химической и нефтехимической промышленности.

Известен теплоноситель органического происхождения, в частности тетрафеноксисилан (1) .

1О

Однако этот теплоноситель обладает большой гидролитической и термической неустойчивостью, так как раз ложение его происходит как на воздухе, так и при кипении с образованием фенола, который является токсичным и горючим веществом.

Наиболее близким по ахни-.:вской сущности к описываемому изобре-.åнию является теплоноситель неорганичес- 2О кого происхождения, а именно соли неорганических кислот или их эвтектические смеси, например эвтектическая смесь MC(, (22-25 мас.в с МВг (2) . 25

Этот теплоноситель обладает недостаточно высокой температурой кипения (200 C), Белью изобретения является нахождение кипящего теплоносителя неорга- З() нического происхождения с нормальной температурой кипения в интервале 420-440 С, термически стойкого в рабочих условиях, в также исключающего токсичность и горючесть.

Эта цель достигается применением в качестве теплоносителя моноакмиакатов трихлоридов или трибромидов алюминия или галлия или их смесей.

В настоящее время моноаммиакаты ,трихлоридов и трибромидов алюминия и галлия широко применяются для получения натридов алюминия и галлия(3) Пример . Термическую устойчивость и температуру кипения как чистых веществ, так и их смесей; определяют в кварцевом приборе, который заполняют теплоносителем в количестве 40 г и помещают в термостат и после, расплавления теплоносителя включают нагреватель. Теплоноситель закипал в течение 2-3 мин. Мощность на нагревателе составляла 190 Вт.

Температуру измеряют хромель-алюмелевой термопарой. Испытание проводят по циклической методике. В:цикл входят следующие операции: расплавле732356

Теп л исе ын, 100 (чи

М Вг. NH О (чи

Ga Ci .> NH> Q (чи

ЛЕСЕЗ NH3+ÛBrÇ.:„ NH(3 34 5

МСЕ. ИН +Mar„NH, 43,0

М СЕ NH +М Br . МН „58,5 стый) 420>1 стый) 434+1 стый) (437-439) +1

42741

42531

432+1

Составитель В. Ахмадеев

Редактор Л. Курасова Техред Ж.Кастелевич Корреткор N.Пожо

Заказ 1652/17 Тираж 725 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий .

113035, Москва, K-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 ние, кипячение, охлаждение. Продолжительность цикла 8 час. Для продол. жительности испытаний, равной 225 час, проведено 30 циклов, Так как алюминий и галлий принадлежат к одной подгруппе Перйодической системы Д.M. Менделеева и их 20 соединения обладают близкими химическими свойствами, аналогичные результаты можно ожидать в отношении

GaBr " NH > и его смесей с баС ЯБ, Ю а также смесей моноаммиакатов трихлоридов и трибромидов алюминия с моноаммиакатами трибромидов и трихлоридов галлия, Коррозионные HcIlblTBHH R конструкционных материалов (нержавеющая

30 ст аль, никель, молибден ) проводили в ректицикационной колонне в течение

60 час. Тарелки ректицикационной колонны были изготовлены из испытываемых материалов — нержавеющей стали, никеля и молибдена, Испытания показали следуюкЮе значения коррозионной устойчивости, г/м . час:

Для нержавеющей стали 8

Для никеля 3 40

Дл я моли бден а 0,006

Таким образом, результаты испытаний доказывают воэможность применеВ таблице представлены температу. ры кипения чистых моноаммиакатов трихлоридов и трибромидов алюминия и галлия и их смесей. ния указанных веществ и их смесей в .;ачестве кипящего теплоносителя с нормальной температурой кипения в интервале 420-440 С и термически стойкого при этих температурах °

В качестве конструкционного материала для указанных теплоносителей может быть рекомендован молибден.

Формула изобретения

Применение моноаммиакатов трихлоридов или трибромидов алюминия или галлия или их смесей в качестве теплоносителя.

Источники информации, принятые во внимание при экспертизе

l, андрианов К.A. Кремнийорганические соединения, М., Госхимиздат, 1955.

2. Чечеткин A.В. Высокотемпературные теплоносители. М-Л., Госэнергоиэдат, 1962.

3. Журнал неорганической химии, Т. 23 вып.Х„1977 с. 1486-1490 (прототип) .
