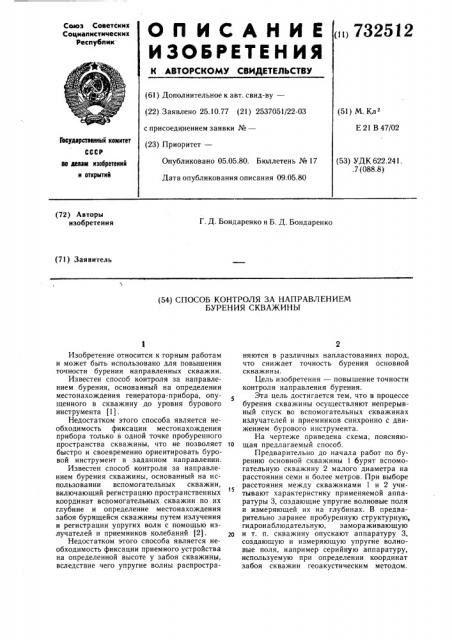

О П И С А Н И Е (1732512

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.10.77 (21) 2537051/22-03 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл

Е 21 В 47/02

Государственный комитет

СССР

Опубликовано 05.05.80. Бюллетень № 17

Дата опубликования описания 09.05.80 (53) УДК 622.241..7 (088.8) но лиим изобретений и открытий (72) Авторы изобретения

Г. Д. Бондаренко и Б. Д. Бондаренко (71) Заявитель (54) СПОСОБ КОНТРОЛЯ ЗА НАПРАВЛЕНИЕМ

БУРЕНИЯ СКВАЖИНЫ

Изобретение относится к горным работам и может быть использовано для повьнпения точности бурения направленных скважин.

Известен способ контроля за направлением бурения, основанный на определении местонахождения генератора-прибора, опущенного в скважину до уровня бурового инструмента (1).

Недостатком этого способа является необходимость фиксации местонахождения прибора только в одной точке пробуренного пространства скважины, что не позволяет быстро и своевременно ориентировать буровой инструмент в заданном направлении.

Известен способ контроля за направлением бурения скважины, основанный на использовании вспомогательных скважин, включающий регистрацию пространственных координат вспомогательных скважин по их глубине и определение местонахождения забоя бурящейся скважины путем излучения и регистрации упругих волн с помощью излучателей и приемников колебаний (2).

Недостатком этого способа является необходимость фиксации приемного устройства на определенной высоте у забоя скважины, вследствие чего упругие волны распространяются в различных напластованиях пород, что снижает точность бурения основной скважины.

Цель изобретения — повышение точности контроля направления бурения.

Эта цель достигается тем, что в процессе бурения скважины осуществляют непрерывный спуск во вспомогательных скважинах излучателей и приемников синхронно с движением бурового инструмента.

На чертеже приведена схема, поясняю10 щая предлагаемый способ.

Предварительно до начала работ по бурению основной скважины 1 бурят вспомогательную скважину 2 малого диаметра на расстоянии семи и более метров. При выборе

t5 расстояния между скважинами 1 и 2 учитывают характеристику применяемой аппаратуры 3, создающие упругие волновые поля и измеряющей их на глубинах. В предварительно заранее пробуренную структурную, гидронаблюдательную, замораживающую

2о и т. п. скважину опускают аппаратуру 3, создающую и измеряющую упругие волновые поля, например серийную аппаратуру, используемую при определении координат забоя скважин геоакустическим методом.

732512

Формула изобретения

Составитель А. Назаретова

Редактор С. Титова Техред К. Шуфрич -Корректор Е. Папи

Заказ 1688/23 Тираж 626 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент> г. Ужгород, ул. Проектная, 4

Аппаратуру опускают в скважину 2 до отметки местонахождения рабочего органа 4, в скважине 1, включают в работу и получают на экране находящейся на дневной поверхности электроннолучевой трубки местоположение рабочего органа 4 и стенок про- s буренного участка скважины 1. Обнаружив, зафиксировав неправильную ориентацию рабочего органа 4 в призабойном участке скважины 1, оператор немедленно уменьшает или совсем снимает давление рабочего органа с забоя скважины 1, исправляет искривленный участок путем проработки буровой колонны на весу или с помощью кривого переводника, или с помощью расширителя до тех пор, пока рабочий орган не займет заданного направления. Затем продолжает опускать аппаратуру 3 (излучатель и приемники) в скважине 2 синхронно с продвиганием рабочего органа 4 в скважине 1. Глубину спуска контролирует по счетчику спуско-подъемного механизма или отметкам на тросе.

Известно, что чем меньше различных пород и аномалий встречается на пути прохождения импульсов колебаний от излучателя к приемнику, тем точнее определяется средняя скорость распространения колебаний в конкретной среде, и как следствие, тем точнее определяются координаты вновь буримой скважины.

В предлагаемом изобретении расстояние от излучателей и приемников до рабочего органа практически остается постоянным по всей глубине вновь буримой скважины.

Таким образом, предлагаемый способ позволяет уменьшить объем непроизводительных работ, связанных с периодическим спрямлением допускаемых искривлений, что повышает производительность труда и сокращает время строительства.

Способ контроля за направлением бурения скважины, основанный на использовании вспомогательных скважин, включающий регистрацию пространственных координат вспомогательных скважин по их глубине и определение местонахождения забоя бурящейся скважины путем излучения и регистрации упругих волн с помощью излучателей и приемников колебаний, отличающийся тем, что, с целью повышения точности контроля направления бурения, в процессе бурения скважины осуществляют непрерывный спуск во вспомогательных скважинах излучателей и приемников синхронно с движением бурового инструмента.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3876016, кл. 175-45, 08.04.7 5.

2. Патент США № 4016942, кл. 175-45, 12.04.77 (прототип) .
