Реферат



М 732:>3

СССР

Класс 21р, 30

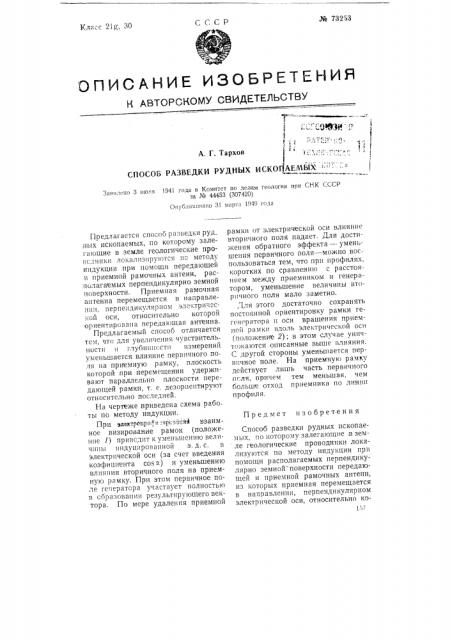

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и -:-- - ЗЮЗЮ р

1.;,—,r. q, r, 1 >

А. Г. Тархов

СПОСОБ РАЗВЕДКИ РУДНЫХ ИСКО АЕМЫХ

СССР

Заявлено 3 игоня 1941 года в Когиитст по делами геологии при СНК С за № 44453 (307420) Овугзлииовано 31 марта 1949 года

Предмет изобретения

Способ разведки рудных ископаемых, по которому залегающие,в земле геологические проводники локализуются по методу индукции при помощи располагаемых перпендикулярно земной поверхности передаю1цей и приемной рамочных антенн, из которых приемная перемещается в направлении, перпендикулярном электрической оси, относительно ко15, Предлагается способ разведки руд ных ископаемых, по которому залега1сщие в земле геологические провсдники локализиру отся пс методу индукции при помощи передающей и приемной рамочных антенн, располагаемых перпендикулярно земной поверхности. Приемная рамочная антенна перемещается в направлеш1и, нерпе 1дикулярпом электричсс:„.с é оси, относительно которой ориентирована переда1сшая антенна.

Предлагаемый способ отличается тем, что для увеличения чувствительности и глубшшсстп измерений уменьшается влияние первичного по ,ия на приемную рамку, плоскость которой при перемещении удерживают параллельно плоскости передающей рамки, т. е, дезориентируют относительно последней.

На чертеже приведена схема работы по методу индукции.

При электропро: и 91ре-". .пай взаимное визирование рамок (положеш1е 1) привсдит к уменьшению величины ппдуцировапной э. д. с. в электрической оси (за счет введения коэфициента cos .) и уменьшению влияния вторичного поля íа приемную рамку. При этом первичное поле генератора участвует полностыс в образовании результирующего вектора. По мере удаления приемной рамки от электрической оси влияние вторичного поля падает. Для достижения обратного эффекта — уменьшения первичного поля — можно вос пользоваться тем, что при профилях, коротких по сравнени1о с расстоянием между приемником и генератором, уменьшение величины вторичного поля мало заметно.

;),ля этого достаточно сохранять постоянной ориентировку рамки гегенератора и оси вращения приемной рамки вдоль электрической осп (положение 2); в этом случае уничтожаются описанные выше влияния.

С другой стороны уменьшается первичное поле. На приемнук рамку действует лишь часть первичного поля, причем тем меньшая, чем больше отход приемника по линии профиля.

¹ 73253 — ) /

Силооые лини и ерОияноео 2

7OA//

/Поло Ясе//ие оеи

Г, 2 оращения npueut / ной,оа///си

Зле/с три /ег ;ая

--./-- - -— ое/.

2 -,—.

/ с-. =:/еьератор

Ре.тактов В. H. Чистов!

58 торой ориентирована передающая антенна, о тл и ч а ю шийся тем, что, с целью увеличения чувствитель ности и глубинности измерений путем уменьшения влияния первичного

Отв. редактор М. M. Акишии поля на приемную рамку, последнюю при ее перемещении удерживают в плоскости, параллельной плоскости передающей рамки, т. е. дезориентиpvIoT относительно последней.
