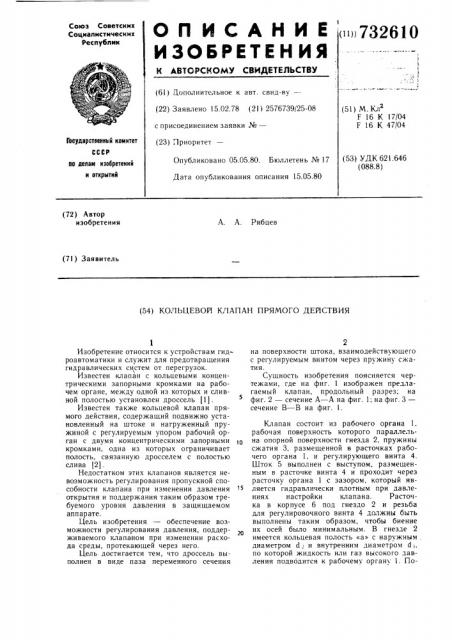

О П И С А Н И Е (н732610

Союз Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.02.78 (21) 2576739)25-08 с присоединением заявки №вЂ” (23) Приоритет (51) М. Кл

F 16 К 17104

F 16 К 47(04

Государственный комитет

СССР (53) УДК 621.646 (088.8) Опубликовано 05.05.80. Бюллетень № 17 по делам изобретений н открытий

Дата опубликования описания 15.05.80 (72) Автор изобретения

А. А. Рябцев (71) Заявитель (54) КОЛЬЦЕВОЙ КЛАПАН ПРЯМОГО ДЕЙСТВИЯ

Изобретение относится к устройствам гидроавтоматики и служит для предотвращения гидравлических систем от перегрузок.

Известен клапан с кольцевыми концентрическими запорными кромками на рабочем органе, между одной из которых и сливной полостью установлен дроссель (1) .

Известен также кольцевой клапан прямого действия, содержащий подвижно установленный на штоке и нагруженный пружиной с регулируемым упором рабочий орган с двумя концентрическими запорными кромками, одна из которых ограничивает полость, связанную дросселем с полостью сли ва (2) .

Недостатком этих клапанов является невозможность регулирования пропускной способности клапана при изменении давления открытия и поддержания таким образом требуемого уровня давления в защищаемом аппарате.

Цель изобретения — обеспечение возможности регулирования давления, поддерживаемого клапаном при изменении расхода среды, протекающей через него.

Цель достигается тем, что дроссель выполнен в виде паза переменного сечения

2 на поверхности штока, взаимодействующего с регулируемым винтом через пружину сжатия.

Сущность изобретения поясняется чертежами, где на фиг. 1 изображен предлагаемый клапан, продольный разрез; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3— сечение  — В на фиг. 1.

Клапан состоит из рабочего органа 1, рабочая поверхность которого параллельна опорной поверхности гнезда 2, пружины сжатия 3, размещенной в расточках рабочего органа 1, и регулирующего винта 4.

Шток 5 выполнен с выступом, размещенным в расточке винта 4 и проходит через расточку органа 1 с зазором, который является гидравлически плотным при давлениях настройки клапана. Расточка в корпусе 6 под гнездо 2 и резьба для регулировочного винта 4 должны быть выполнены таким образом, чтобы биение их осей было минимальным. В гнезде 2 имеется кольцевая полость «а» с наружным . диаметром и и внутренним диаметром 4 ь по которой жидкость или газ высокого давления подводится к рабочему органу 1. По732610 лость «б» корпуса 6 соединяется со сливным трубопроводом системы. Шток имеет паз «в» переменного сечения, который выполняет функции дросселя, встроенного между частью напорной полости «а», ограниченной снаружи диаметром d, и сливной полостью «б». Нормальное положение клапана — закрытое.

Клапан работает следующим образом.

Жидкость или газ под высоким давлением поступает из системы через отверстие г в корпусе и гнезде клапана в кольцевую полость «а». На рабочий орган 1 действует с одной стороны жидкость под высоким давлением (по кольцевой площади. определяемой разницей диаметров d u d i), а с другой стороны — усилие пружины 3. При превышении силой, развиваемой давлением жидкости, усилия пружины 3 рабочий орган 1 поднимается, и жидкость перетекает в сливную полость «б». Перетекание может происходить как через наружную (диаметром d ) кромку непосредственно в сливную полость «б», так и через внутреннюю (диаметром d i) кромку через паз-дроссель «в».

При увеличении общего расхода жидкости, протекающей через клапан, увеличиваются также и расходы жидкости, протекающей через внутреннюю (диаметром d ) и наружную (диаметром d ) кромки. При увеличении расхода жидкости, протекающей через внутреннюю запорную кромку, увеличивается также расход жидкости, протекающей через паз-дроссель «в» и, следовательно, перепад давлений на этом дросселе.

При увеличении перепада давлений на дросселе «в» увеличивается также и сила, равная произведению перепада давлений на дросселе «в» на площадь диаметром

Эта сила направлена против усилия пружины и вызывает дополнительный подъем клапана на некоторую величину. Дополнительный подъем клапана вызывает падение давления на основной дросселирующей кромке диаметром d .

Выбором величины проходного сечения дросселя «в» регулируется величина прироста перепада давлений на клапане. Статическая характеристика (зависимость перепада давлений на клапане от расхода жидкости, протекающей через него) изменяется с изменением площади проходного сечения дросселя «в».

Известно, что с увеличением давления открытия клапана прирост давления на единицу расхода жидкости, протекающей через него, увеличивается. С целью компенсации этого дополнительного прироста давления дроссель выполнен с переменным сечением.

При регулировке давления открытия с помощью винта 4, например, при увеличении давления открытия, площадь проходного сечения дросселя «в» уменьшается, так как шток 5 при этом перемещается вниз. Увеличение сопротивления дросселя «в» приводит к увеличению перепада давлений на нем и увеличению силы, компенсирующей прирост давления, обусловленный дополнительным сжатием пружины и ростом реактивных сил с увеличением расхода жидкости, протекающей через клапан.

Форму.га изобретения

Кольцевой клапан прямого действия, содержащий подвижно установленный на штоке и нагруженный пружиной сжатия с регулируемым винтом рабочий орган с двумя концентрическими запорными кромками, одна из когорых ограничивает полость, связанную дросселем с полостью слива, отличаюигийся тем, что, с целью обеспечения возможности регулирования давления, поддерживаемого клапаном, при изменении расхода среды, протекающей через него, дроссель выполнен в виде паза переменного сечения на поверхности штока, взаимодействующего с регулируемым винтом через пружину сжатия.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 290146, кл. F 16 К 17/08, 1969

2. Авторское свидетельство СССР

¹402708,,кл. F 16 К 17/04, 1971.

732610

A-А

Фиг.1

Фюг,2
