Способ работы тепловой трубы

Способ работы тепловой трубы

Иллюстрации

Показать все

Реферат

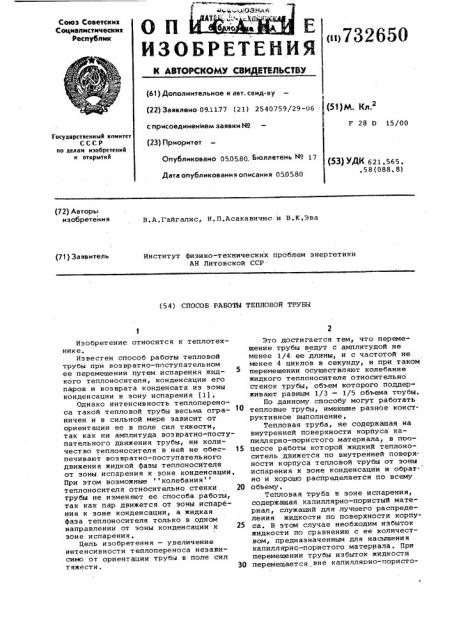

Союз Советских

Социалистических

Республик

О П Е

ИЗОБРЕТЕНИЯ

<>73265О (61) Дополнительное к авт. свид-ву (22) Заявлено 091177 (21) 2540759/29-06 (51) М. Ил.

F 28 D 15/00 с присоединением заявки Hо (23) Приоритет

Государственный комитет

СССР ио делам изобретений к открытий

Опубликовано 05.05,80. Бнзллетеиь ) (- 17

Дата опубликования описания 0505.80 (53) УДК 6 2 1 . 56 5 .. 58 (088. 8) (72) Авторы изобретения

В. А. Гайгалис, И. П.Асакавичюс и В.К. Эва

Институт физико-технических проблем энергетики

AH Литовской ССР (71) Заявитель (54) СПОСОБ РАБОТЫ ТЕПЛОВОЙ ТРУБЫ

Изобретение относится к теплотехнике °

Известен способ работы тепловой трубы при возвратно-поступательном ее перемещении путем испарения жидкого теплоносителя, конденсации его паров и возврата конденсата иэ эоны конденсации в зону испарения flj.

Однако интенсивность теплопереноса такой тепловой трубы весьма ограничен и в сильной мере зависит от ориентации ее в поле сил тяжести, так как ни амплитуда возвратно-поступательного движения трубы, ни количество теплоносителя в ней не обес- 15 печивают возвратно-поступательного движения жидкой фазы теплоносителя от зоны испарения к зоне конденсации.

При этом возможные колебания теплоносителя относительно стенки 20 трубы не изменяют ее способа работы, так как пар движется от эоны испарения к зоне конденсации, а жидкая фаза теплоносителя только в одном направлении от эоны конденсации к 25 зоне испарения.

Цель изобретения — увеличение интенсивности теплопереноса независимо от ориентации трубы в поле сил тяжести. 30

Это достигается тем, что перемещение трубы ведут с амплитудой не менее 1/4 ее длины, и с частотой не менее 4 циклов в секунду, и при таком перемещении осуществляют колебание жидкого теплоносителя относительно стенок трубы, объем которого поддерживают равным 1/3 — 1/5 объема трубы.

По данному способу могут работать тепловые трубы, имеюшие разное конструктивное выполнение.

Тепловая труба, не содержащая на внутренней поверхности корпуса капиллярно-пористого материала, в процессе работы которой жидкий теплоноситель движется по внутренней поверхности корпуса тепловой трубы от зоны испарения к зоне конденсации и обрат. но и хорошо распределяется по всему объему.

Тепловая труба в зоне испарения, содержащая капиллярно-пористый материал, служащий для лучшего распределения жидкости по поверхности корпуса. В этом случае необходим избыток жидкости по сравнению с ее количеством, преднаэначенньм для насыщения капиллHpHG-ïGðèстolо материала. EIpH перемещении трубы избыток жидкости перемешается вне капиллярно-пористо732650

Формула изобретения. Составитель B.Ïoäíoñîâà

Редактор М, Васильева Техред О.Андрейко Корректор М. Пожо

Заказ 1719/30 Тираж 697 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r.Óæãîðoä, ул.Проектная,4 го материала из зоны испарения в зону конденсации и обратно.

Тепловая труба, в зоне испарения, "одержащая резьбовые канавки для лучшего распределения жидкости по поверхности.

Во всех трех вариантах отпадает

:необходимость в капиллярно-пористом материале или в канавках по всей длине трубы для переноса жидкости из зоны конденсации в зону испарения.

Во. втором и третьем вариантах капилляры нужны лишь для лучшего распределения жидкости по .периметру, для чего можно применить крупноячеистую сетку или резьбовые канавки.

Следовательно, тепловая. труба, ра-ботающая по описываемому способу, не требует сложной конструкции, обеспечивает эффективную работу независимо от ее ориентации в поле сил тяжести. Интенсивность теплопереноса в тепловой трубе, совершающей возвратно-поступательное движение, увеличивается за счет поперечного перетекания жидкой фазы теплоносителя вне капиллярно-пористого материала из зоны испарения в зону конденсации, т.е. перенос тепла осуществляется еще и жидкостью.

Данный способ работы тепловой трубы может найти применение в механизмах с возвратно-поступательным перемещением, требующих теплоотвода, например в двигателях внутреннего сгорания для охлаждения поршней, Способ работы тепловой трубы при возвратно-поступательном ее перемещении путем испарения жидкого теплоносителя, конденсации его паров и возврата конденсата из эоны конденсации в зону испарения, о т л и ч а ю щ и й15 с я тем, что, с целью увеличения интенсивности теплопереноса независимо от ориентации трубы в поле сил тяжести, перемещение трубы ведут с амплитудой не менее 1/4 ее длины, и с час2О тотой не менее 4 циклов в секунду и при таком перемещении трубы осуществляют колебание жидкого теплоносителя относительно стенок трубы, объем которого поддерживают равным 1/3 — 1/5 трубы °

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 489865, кл. F 01 1 3/14, 1975.
