Реферат

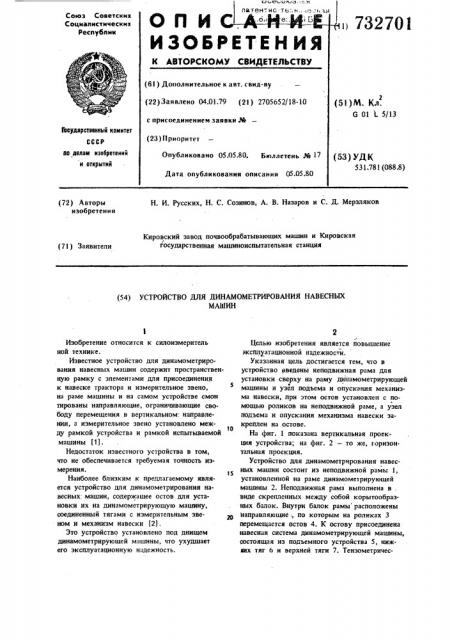

I D I G lJ О 5 ° ° 7I патент нс -те:. ь,:,::.

О и и с-А--и-:и-

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

i 732701.*

",г (6! ) Дополнительное к авт. свид-ву

1) М. Кл.

G 01 ) 5/13 (22) Заявлено 04.01 79 (2! ) 2705652/18-10 с присоединением заявки №

Всударстееииый комитет (28) Приоритет аа делам изобретений и открытий

53) УДК

531,781 (088.8) Опубликовано 05Я5.80. Бюллетень ¹

Дата опубликования описания 05.05.80

Н. И. Русских, Н. С. Созинов, А. В. Назаров и С. Д. Мерзляков (72) Авторы изобретения

Кировский завод почвообрабатываницих машин и Кировская

/ государственная машиноиспытательная станция (7!) Заявители (54) УСТРОЙСТВО ДЛЯ ДИНАМОМЕТРИРОВАНИЯ НАВЕСНЫХ

МАШИН

Изобретение относится к силоизмеритель ной технике.

Известное устройство для динамометрирования навесных машин содержит пространственную рамку с элементами для присоединения к навеске трактора и измерительное звено, на раме машины и на самом устройстве смон тированы направляющие, ограничивающие свободу перемещения в вертикальном; направлении, а измерительное звено установлено меж10 ду рамкой устройства и рамкой испытываемой машины 11).

Недостаток известного устройства в том, что не обеспечивается требуемая точность измерения.

Наиболее близким к предлагаемому является устройство для динамометрирования навеспых:.машин, содержащее остов для установки их на динамометрирующую машину, соединенный тягами с измерительным звеном и механизм навески 12).

Это устройство установлено под днищем динамометрируюшей машины, что ухудшает

его эксплуатационную надежность.

Целью изобретения является повышение зксплуатационной надежности.

Указанная цель достигается тем, что в устройство введены неподвижная рама для установки сверху на раму динамометрирующей машины и узел подъеМа и опускания механизма навески, при этом остов установлен с ломощью роликов на неподвижной раме, а узел подъема и опускания механизма навескн закреплен на остове.

На фиг. 1 показана вертикальная проекция устройства; на фиг. 2 — то же, горизонтальная проекция.

Устройство для динамометрирования навесных машин состоит из неподвижной рамы 1, установленной на раме динамометрирующей машины 2. Неподвижная рама выполнена в . виде скрепленных между собой корытообраэных балок. Внутри балок рамы расположены направляющие, по которым на роликах 3 перемещается остов 4. К остову присоединена навесная система динамометрирующей машины, состоящая из подъемного устройства 5, нижеих тяг 6 и верхней тяги 7. Тензометричес732701

Составитель Л. Кожевникова

Техред С. Мигай Корректор О. Ковинская

Редактор О. Филиппова

Тираж 1019 Подписное

ЦНИИПИ Государственного . комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 1727/32

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

3 кое звено 8 соединено с неподвижной рамой 1 и остовом 4 устройства. Навесная машина 9 присоединена к тягам 6 и 7 механизма навески.

При движении агрегата в рабочем положе. нии тяговое сопротивление навесной машины 9 передается через тяги 6 и 7 механизма навески на остов 4. Остов 4 свободно перемещается на ролик 3 по направляющим рамы 1 и передается тяговое усилие тензометрическому звену 8, Рама 1 смонтирована сверху на раме динамометрирующей машины и надежно защищает помещенный внутри ее остов 4 от попадания валежа и порубочных остатков.

При работе устройства в условиях вырубки с наличием пней, валежника и порубочных остатков повышение цроходимостн агрегата и его эксплуатационная надежность обеспечиваются тем, что остов 4 расположен внутри неподвижной рамы 1, установленной сверху на раме динамометрирующей машины 2, навесная система с подъемным устройством 5, тягами 6 и 7 смонтирована на остове.

Д

Формула изобретения

Устройство для динамометрирования навесных машин, содержащее остов для установки их на динамометрирующую машину, соединенный тягами с измерительным звеном, и механизм навескн, о т л и ч а ю щ е е с я тем, что, с целью повышения эксплуатационной надежности, в устройство введены неподвижная рама для установки сверху на раму динамометрирующей машины и узел подъема и опускания механизма навески, при этом остов установлен с помощью роликов на неподвижной раме,. а узел подъема и опускания механизма навески закреплен на остове.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 315067, кл. G 01 1 5/13, от 13.05.70.

2. Авторское свидетельство СССР N 365603, кл. G 01 1 5/13, 09.03.71 (прототип).
