Устройство для получения ортостереоскопических интегральных фотографий

Патент 732781

Авторы

Иллюстрации

Показать все

Реферат

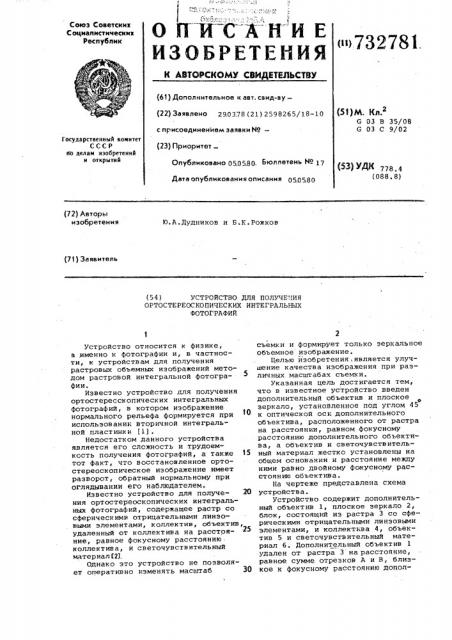

О П И-С-А Н И E

ИЗОБРЕТЕНИЯ

Союз Советскик

Социалистическик

Республик

«»732781.

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-вувЂ” (22) Заявлено 2 9 0 3 78 (21 ) 25 9 82 б 5/18-10 с присоединением заявки ¹вЂ” (23) Приоритет

Опубликовано 050580 Бюллетень ¹ 17

Дата опубликования описания 050580 (51) К„г

G 03 В 35/08

G 03 С 9/02

Государственный комитет

СССР

rfo делам изобретений н открытий (з) УДК 778. 4 (088. 8) (72) Авторы изобретения

)0.A.Äóäíèêoâ и Б.К.Рожков (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ

ОРТОСТЕРЕОСКОПИЧЕСКИХ ИНТЕГPAJIbHbIX

ФОТОГРАФИЙ

Устройство относится к физике, а,именно к фотографии и, в частности, к устройствам для получения растровых объемных изображений методом растровой интегральной фотографии.

Известно устройство для получения ортостересскопических интегральных фотографий, в котором изображение нормального рельефа формируется при использовании вторичной интегральной пластинки (1 j .

Недостатком данного устройства является его сложность и трудоемкость получения фотографий, а также 15 тот факт, что восстановленное ортостереоскопическое изображение имеет разворот, обратный нормальному при оглядывании его наблюдателем.

Известно устройство для получе- 20 ния ортостереоскопических интегральных фотографий, содержащее растр со сферическими отрицательными линзовыми элементами, коллектив, объектив, удаленный от коллектива на расстояние, равное фокусному расстоянию коллектива, и светочувствительный материал(2), Однако это устройство не позволяет оперативно изменять масштаб 30 съемки и формирует только зеркальное объемное изображение.

Целью йзобретения,является улучшение качества изображения при различных масштабах съемки.

Указанная цель достигается тем, что в известное устройство введен дополнительный объектив и плоское зеркало, установленное под углом 45 к оптической оси дополнительного объектива, расположенного от растра на расстоянии, равном фокусному расстоянию дополнительного объектива, а объектив и светочувствительный материал жестко установлены на общем основачии и расстояние между ними равно двойному фокусному расстоянию объектива.

На чертеже представлена схема устройства.

Устройство содержит дополнительный объектив 1, плоское зеркало 2, блок, состоящий из растра 3 со сферическими отрицательными линзовыми элементами, и коллектива 4, объектив 5 и светочувствительный материал б. Дополнительный объектив 1 удален от растра 3 на расстояние, равное сумме отрезков A и В, близкое к фокусному расстоянию допол732781

Формула изобретения нительного объектива. Плоское зеркало 2 установлено под углом 45" к оптической оси дополнительного объектива перпендикулярно к плоскости чертежа, а объектив 5 и светочувствительный материал укреплены

5 на общем жестком основании 7, причем расстояние между ними равно дВойному фокусному расстоянию объектива.

Работает устройство следующим образом. Первоначально необходимо провести установку выбранного масштаба съемок (в данном случае этот масштаб будет устанавливаться изменением расстояния от объектива 0 до дополнительного объектива 1) и про- 15 вести фокусировку камеры на объект съемки. Фокусировка камеры осуществляется подвижкой блока, состоящего иэ растра Э и коллектива 4, относительно воздушного изображения объ- Щ екта, сформированного объективом 1.

Затем необходимо передвинуть основание 7 с закрепленными на нем пересъемочным объективом 5 и светочувствительным материалом 6 таким образом, 25 чтобы на фотослое появилось резкое изображение плоскости 8, в которой располагается серия микроиэображений объектива О, сформированных растром 3. При данном взаимном расположении элементов устройства производится фотографирование, т.е, экспонирование светочувствительного ма-териала 6, в результате чего после фотообработки светочувствительно о материала 6 будет излучена аспектрограмма.

Полученная аспектрограмма при соединении с растром с полож ..".ель,ньмн сферическими линзовыми злеме:.-тами просвечивается рассеянным светом со 40 стороны аспектрограммы, в результате чего восстанавливается ортостереоскопическое интегральное изображение, Предложенная конструкция позволяет при рассматривании испольэовать растр, равный по шагу съемочному, т.е ° полученный с той же матрицы, что значительно улучшает качество интегрального изображения.

Таким образом, предлагаемое устройство позволяет повысить качество ортостерескопического иэображения, сделав его строго подобным объекту. устройство для получения ортостереоскопическнх интегральных фотографий, содержащее растр со сферическими отрицательными линзовыми элементами, коллектив, объектив, удаленный от коллектива на расстояние, равное фокусному расстоянию коллектива, и светочувствительный материал, о т л и ч а ю щ е е с я тем, что, с целью улучшения качества иэображения при различных масштабах съемки, в него введен дополнительный объектив и плоское зеркало, установленное под углом 45 к оптической оси дополнительного объектива, расположенного от растра на расстоянии, равном фокусному расстоянию дополнительного объектива, а объектив и светочувствительный материал жестко установлены на общем основании, и расстоян:-.:е между ними равно двойному фокусному расстоянию объектива.

Источники информации принятые во внимание при экспертизе

1. Патент США Р 3613539, кл,. 9. .: 18- опублнк, 1971.

2. Патент СИ% 9 2174003, кл.95-18, опублик. 1933 (прототип) . цНИИПИ Заказ 17 3 2/36

Тираж 526 Подписное

Филиал ППП Патент, г.ужгород, ул. Проектная, 4
