Устройство для коррекции эквидистанты

Устройство для коррекции эквидистанты

Иллюстрации

Показать все

Реферат

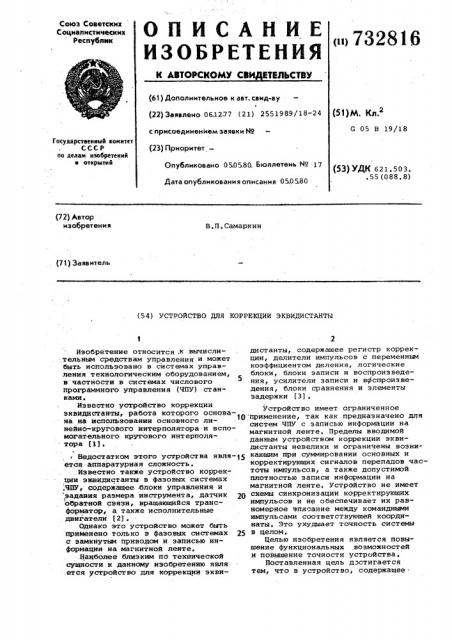

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕДЬСТВУ

Союз Советских

Социалистических

Республик (63) Дополнительное к авт. саид-ву (22) Заявлено 06.1277 (21) 2551989/18-24 (51) м. Ка.2

G 05 В 19/18 с присоединением заявки ¹ (23) Приоритет—

Государственный комитет

СССР по деаам изобретений и открмтий (53) УДК 621.503..55 (088.8) Опубликовано 050580, Бюллетень № 17

Дата опубликования описания 050580 (72) Автор изобретения

В.П,Самаркин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОРРЕКЦИИ ЭКВИДИСТАНТИ

Изобретение относится,к вычисли,тельным средствам управления и может быть использовано в системах управления технологическим оборудованием, в частности в системах числового программного управления (ЧПУ) станками.

Известно устройство коррекции зквидистанты, работа которого основана на использовании основного линейно-кругового интерполятора и вспоMoI àTåëüHîãî кругового интерполятора (1).

Недостатком этого устройства явля-i5 ется аппаратурная сложность. . Известно также устройство коррекции эквидистанты в фазовых системах .ЧПУ, содержащее блоки управления и

;задания размера инструмента, датчик 2О обратной связи, вращающийся трансформатор, а также исполнительные двигателй (2) .

Однако это устройство может быть приМенено только в Фазовых системах 25 с замкнутым приводом и записью информации на магнитной ленте. .Наиболее близким по технической сущности к данному изобретению явля ется устройство для коррекции эквидистанты, . содержащее регистр коррекции, делители импульсов с переменным коэффициентом деления, логические блоки, блоки записи и воспроизведения, усилители записи и воспроизведения, блоки сравнения и элементы задержки (3).

Устройство имеет ограниченное применение, так как предназначено для систем ЧПУ с записью информации на магнитной ленте,.Пределы вводимой данным устройством коррекции эквидистанты невелики и ограничены возникающим при суммировании основных и корректирующих сигналов перепадов частоты импульсов, а также допустимой плотностью записи информации на магнитной ленте. Устройство не имеет схемы синхронизации корректирующих импульсов и не обеспечивает их равномерное зписание между командными импульсами соответствующей ксюрдинаты. Это ухудшает точность системы в целом.

Целью изобретения является повышение Функциональных,возможностей и повышение точности устройства, Поставленная цель достигается тем, что в устройство, содержащее .

732816

6S логический блок и в каждом координатном канале управления регистр коррекции и делитель, введены формирователь знака, переключатель знака и в каждом координатном канале управления вычислительный блок и преобразователь кода, вход которого соединен с выходом регистра коррекции, а выход через делитель — с первым входом вычислительного блока данного канала, вторые входы вычислительных блоков подключены к выходу логического блока, соединенного входами с выходами формирователя знака и переключателя знака, причем третьи и четвертые входы вычислительных блоков подключены к командным и синхрониэирующим

;входам устройства, а выходы — к.выходам устройства, соответственно.

Изобретение поясняется чертежом.

Устройство содержит регистр 1 коррекции, преобразователь 2 кода, 20 делители 3, вычислительные блоки 4 по количеству корректируемых координат, а также логический блок 5, формирователь 6 знака и переключатель 7 знака. 25

Устройство работает следующим образом.

Предварительно рассчитанное число импульсов коррекции для соответствующих координат, записанное словом или байтом (в зависимости от требуемой максимальной величины коррекции) на перфоленте, переписывается с помощью устройства для ввода с перфоленты в регистр 1 и поступает в преобразователь 2, Последний расшифровывает и преобразует слово в соответствующее количество импульсов, следующих с заданной в программе частотой и выдаеr их на делитель 3 с переменным коэффициентом деления, обеспечивающим 40 возможность выборки, с помощью переключателя величины коррекции, входящего в его состав, необходимого количества корректирующих импульсов и подает их на первый вход вычислительного блока 4. На второй вход блока 4 ,поступают с интерполирующего устройства командные импульсы соответствующей координаты, а на третий вход — им пульсы синхронизации, частота следо.вания которых в два раза выше частоты командных импульсов данной координаты, благодаря чему в блоке 4 обеспечивается равномерное вписание корректирующих импульсов между командными импульсами в режиме сложения или стирание каждым корректирующим импульсом последующего командного импульса косрдинаты в режиме вычитания, Режим сложения или вычитания задается блоку

4 логическим блоком 5 в зависимости ф{) от состояния формирователя 6 и переключателя 7. Энак кривизны элементарного участка эквидистанты, заданного информацией, содержащейся,в отрабатываемом кадре, определяется в llpoцессе подготовки программы и кодируется на перфоленте, знак коррекции устанавливается перед началом работы оператором вручную.

Данное устройство не требует сложной аппаратуры и в то же время позволяет корректировать эквидистанту в широких пределах, обеспечивает возможность черновой обработки заготовки и чистовой обработки детали по одной программе.

Устройство обеспечивает одинакоI вую точность системы ЧПУ в режимах

;работы без ввода и с вводом коррекции в связи с тем, что равномерность временного распределения импульсов остается неизменной благодаря синхронизации корректирующих импульсов

:командными импульсами удвоенной частоты.

Применение такого устройства повы-. шает .производительность труда, так как позволяет работать на более высоких скоростях подачи и корректировать эквидистанту в процессе обработки, сокращает расход режущего инструмента благодаря его многократной переточке, облегчает подготовку производства.

Формула изобретения

Устройство для коррекции эквидистанты, содержащее логический блок и в каждом координатном канале управления регистр коррекции и делитель, отличающее с ятем,что,с целью расширения функциональных возможностей и повышения точности устройства, оно содержит формирователь знака, переключатель знака и в каждом координатном канале управления вычислительный блок и преобразователь кода, вход которого соединен с выходом регистра коррекции, а выход через делитель — с первым входом вычислительного блока данного канала вторые входы вычислительных блоков подключены к выходу логического блока, соединенного входами с выходами формирователя знака и переключателя знака, причем третьи и четвертые. входы вычислительных блоков подключены К командным и синхрониэируюшим входам устройства, а выходы — к выходам устройства, соответственно.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 538344 кл. G 05 В 19/18, 1975

2. Авторское свидетельство СССР

9 482725, кл. G 05 В 19/18, 1973.

3. Авторское свидетельство СССР

М 505999, кл, G 05 В 19/16, 1976 (прототип) .

732816
