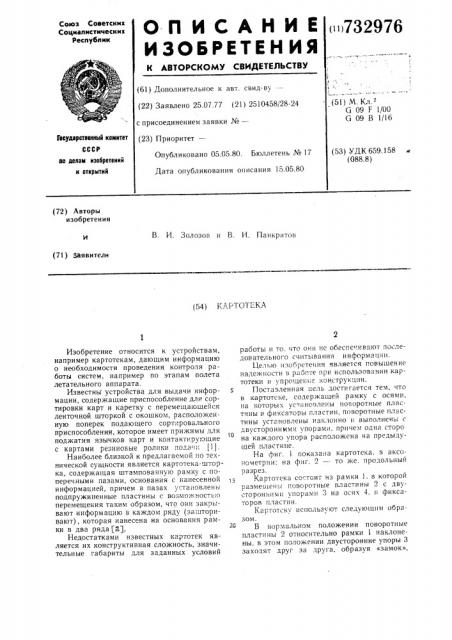

ОПИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сокэз Советских
Социалистических
Республик
<»732976
1
1 (61) Дополнительное к авт. свид-ву -— (22) Заявлено 25.07.77 (21) 2510458/28-24 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.-
G 09 F 1/00
G 09 В 1/16
Гооударствеииый комитет (53) УДК 659.158 к (088.8) Опубликовано 05.05.80. Бюллетень № 17
Дата опубликования описания 15.05.80 ао делам иэобретеиий и открытий (72) Авторы изобретения
В. И. Золозов и В. И. Пгнкргтов (7 l ) Заявители (54) К.-" 1 1О =КА
1Î
Изобретение относится к устройствам, например картотекам, дающим информацию о необходимости проведения контроля работы систем, например по этапам полета летательного аппарата.
Известны устройства для выдачи информации, содержащие приспособление для сортировки карт и каретку с перемещающейся ленточной шторкой с окошком, расположенную поперек подающего сортировального приспособления, которое имеет прижимы для поджатия язычков карт и контактирующие с картами резиновые ролики пода.,: (1).
Наиболее близкой к предлагаемой по технической сущности является картотек--шторка,. содержащая штампованную рамку с поперечными пазгми, основания с нанесенной информацией, причем в пазах установлены подпружиненные пластины с возможностью перемещения таким образом, что они закрывают информацию в каждом ряду (зашторивают), которая нанесена на основгния рамки в два ряда (31.
Недостатками известных картотек является их конструктивная сложность, значительные габариты для заданных условий работы и то. « о они не обеспе ива1от последовательного считывания информации.
Целью изобретения является повышение надежности в работе при использовании картотеки и упрощение конструкции.
Поставленная цель достигается тем, что в картотеке, содержащей рамку с осями, на которых ус" яновлены поворотные пластины и фиксаторы пластин, поворотные пл-стины установлены наклонно и выполнены с двусторонними упорами, причем одн", сторо на каждого упора расположена на предыдущей пластине
На фиг. 1 показана картотека, в аксонометр!Iи; на фиг. 2 — - то же. продольный
Разрез.
Картотека состоит из рамки 1. в которой размещены поворотные пластины с двусторонняп мг, . поргмн 3 на Осях 4, !I фиксаторов пластин.
Картотеку используют следуюцгим обрг-OV.
В нормальном положении поворотные пластины 2 относительно рамки 1 наклонены, в этом положении двусторонние упоры 3 заходят друг за друга, образуя «замок», 732976
Составитель Г, Булычева
Редактор Л. Курасова Техред К. Шуфрич Корректор Г. Назарова
Заказ 1746/42 Тираж 465 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 поэтому перелистывать поворотные пластины 2 можно только поочередно, начиная с передней, причем двусторонние упоры 3 не позволяют изменить наклон поворотных пластин 2 при наличии впереди одной или нескольких поворотных пластин, следогательно, считывание информации, нанесенной на поверхности поворотных пластин, возможно только поочередно.
Таким образом, предлагаемая картотека более проста и надежна в работе.
Формула ивобретения
Картотека, содержащая раму с осями, на которых установлены поворотные пластин, отличающаяся тем, что, с целью повышения надежности ее в работе и упрощения конструкции, поворотные пластины установлены наклонно и выполнены с двусторонними упорами, причем одна сторона каждого упора расположена на предыдушей пластине
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 202593, кл. G 09 В 1/!6,09.09.65.
2. Руководство по летной эксплуатации самолета ТУ вЂ” 134. М., 1974. Редиздат Министерства Гражданской авиации, с. 4.9.1, лист. 1 — 3 (прототип).
