Ло 73314

Класс 67а, 26

СССР

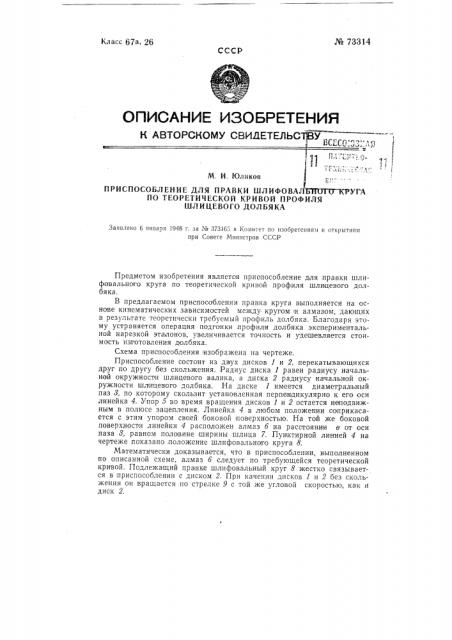

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИЛЕТЕЛЬС

Ц, „",.." ","

М. И. Юликов

ПРИСПОСОБЛЕНИЕ ДЛЯ ПРАВКИ 1БЛИФОВАЛБТРУП. ГКРУГА

HO ТЕОРЕТИЧЕСКОЙ КРИВОЙ ПРОФИЛЯ

ШЛИЦЕВОГО ДОЛБЯКА

1 1 r

Заявлено 6 января 1948 г. за ¹ 373165 в Комитет по нзооретениям и открытиям при Совете Министров СССР

Предметом изобретения является приспособление для .правки шлифовального круга по теоретической кривой профиля шлицевого долбяка.

В предлагаемом приспособлении правка круга выполняется на основе кинематических зависимостей между кругом и алмазом, дающих в результате теоретически требуемый профиль долбяка. Благодаря этому устраняется операция подгонки, профиля долбяка экспериментальной нарезкой эталонов, увеличивается точность и удешевляется стоимость изготовления долбяка.

Схема приспособления изображена на чертеже.

Приспособление состоит из двух дисков 1 и 2, перекатывающихся друг по другу без скольжения. Радиус диска 1 равен радиусу начальной окружности шлицевого валика, а диска 2 радиусу начальной окружности шлицевого долбяка. На диске 1 имеется диаметральный паз 3, по которому скользит установленная перпендикулярно к его оси линейка 4. Упор 5 во время вращения дисков 1 и 2 остается неподвижным в полюсе зацепления. Линейка 4 в любом положении соприкасается с этим упором своей боковой поверхностью. На той же боковой поверхности линейки 4 расположен алмаз б на расстояниями в от оси паза 8, равном половине ширины шлица 7. Пунктирной линией 4 на чертеже показано .положение шлифовального круга В.

Математически доказывается, что в приспособлении, выполненном по описанной схеме, алмаз 6 следует по требующейся теоретической кривой. Подлежащий правке шлифовальный крут 8 жестко связывается в приспособлении с диском 2. При качении дисков 1 и 2 без скольжения он вращается по стрелке 9 с той же угловой скоростью, как и диск 2.

¹ 73314

Предмет изобретения

Корректор О. Филипповн

Редактор А. И. Дышельман Техред В. И. Сушкевич

Объем 0,18 изд. л.

Цена 4 коп открытий

Формат бум. 70Х108 / в

Тираж 220

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер. д.

Поди. к печ. 4ХП-61 г

Зак 6105

2/6

Типография ЦБТИ Комитета по делам изобретений н открытий при Совете Министров СССР, Москва, Петровка, 14.

Приспособление для правки шлифовального круга по теоретической кривой профиля шлицевого долбяка, о т л и ч а ю ще е с я применением двух перекатывающихся друг по другу без скольжения дисков с диаметрами, равными начальным окружностям, соответственно долбяку и шлицевому валику, для которого долбяк предназначен; адич из дисков служит для укрепления на нем шлифовального круга, а другой диск имеет скользящую в его диаметральном пазу линейку с перпендикулярной к оси паза плоской стенкой, которая постоянно проходит через полюс зацепления дисков и несет в своей плоскости острие алмаза на расстоянии от оси симметрии паза, равном половине ширины шлица, для которого долбяк предназначен.
