Реферат

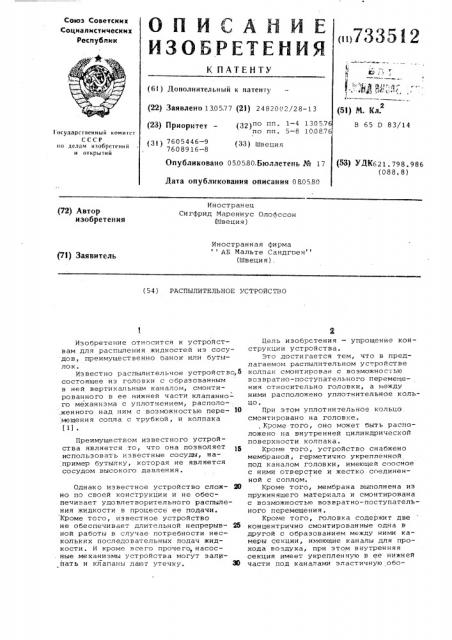

ОПИСАНИЕ

ИЗОБРЕТЕИИЯ

К ПАТЕНТУ

Союз Советскнк

Соцнапнстнческнк

Республик (п>7335 I 2 (6f) Дополнительный к патенту (22) Заявлено 130577 (21) 2482002,/28-13

B 65 D 83/14 (23) приоритет — (32)по пп» 1 4 13057 по пп. 5-8 10087

I осударственный комитет

СССР но делам изобретений и открытий (ЗЗ) Швеция (31) 7605446-9

7608916 †(53) УДК621. 798. 986 (088. 8) Опубликовано 05.05.80.Бюллетень № 17

Дата опубликования описания 08.05.80

Иностран ец

Сигфрид Марениус Олофссон (Швеция) (72) Автор изобретения

Иностранная фирма АБ Мальте Сандгрен (Швеция).

Pl) Заявитель (54) РАСПЫЛИТЕЛЬНОЕ УСТРОЙСТВО

Изобретение относится к устройствам для распыпения жидкостей из сосудов, преимущественно банок или бутылок.

Известно распылит ельч ое устройство, В состоящее из голов ки с о бр аз ован ным в ней верти к ал ьным каналом, смонтированного в ее нижней части клапанного механизма с уплотнением, располо.женного над ним с возможностью пере- 10 мещения сопла с трубкой, и колпака

f1), Преимуществом известного устройства является то, что она позволяет использовать известные сосуды, на пример бутылку, которая не является сосудом высокого давления.

Однако известное устройство слож- 29 но по своей конструкции и не обеспечивает удовлетворительного распыления жидкости в процессе ее подачи, Кроме того, известное устройство не обеспечивает длительной непрерыв- 25 ной работы в случае потребности нескольких последовательных подач жидкости. И кроме всего прочего, насос— . ные механизмы устройства могут заляпать и клапаны лают утечку. ЗО

Цель изобретения — упрощение конструкции устройства.

3то достигается тем, что в предлагаемом распылительном устройстве колпак смонтирован с возможностью возвратно-поступательного перемещения относительно головки, а между ними расположено уплотнительное кольцо.

При этом уплотнительное кольцо. смонтировано на головке, . Кроме того, оно может быть расположено на внутренней цилиндрической поверхности колпака.

Кроме того, устройство снабжено мембраной, герметично укрепленной под каналом головки, имеющей соосное с ними отверстие и жестко соединенной с соплрм.

Кроме того, мембрана выполнена из пружинящего материала и смонтирована с возможностью возвратно-поступательного перемещения.

Кроме того, головка содержит две концентрично смонтированные одна в другой с образованием между ними камеры секции, имеющие каналы для прохода воздуха, при этом внутренняя секция имее-. укрепленную в ее нижней части под каналами эластичную обо733512 лочку, входящую внутрь сосуда для предотвращения соединения его содержимого с воздухом,,а клапан и сопло смонтированы на наружной сек«сии.

Устройство снабжено также ко,«цен— трично укрепленной на внутренней по5 лости колпака трубкой, охватывающей головку.

При этом в нижней части трубки имеется фланец дяя уплотне«ия.

На фиг.l схематично изображено

10 распылительное устрой"тво, общий вид; на фиг.2-4 — распыпительное устройство по фиг.l согласно второму варианту выполнения в трех различных положениях в процессе его работы, в продольном разрезе; на фиг.5 — третий вариант осуществления распылительного устройства, в продольном разрезе; на фиг.6 и 7 — центральные части головки устройства согласно фиг.5, .в продольном разрезе; на фиг.8 — трубка,охватывающая головку с фланцем для уплотнечия, в продольном разрезе.

Устройство (фиг.l) содержит головку 1 с образованным в ней вертикальным каналом 2, клапанный меха««изм, 25 сопло 3 с трубкой 4 и колпак 5.

Клапанный механизм смонтирован в нижней части вертикального канала

2 головки и имеет уплотнение 6, а сопло 3 расположено над вертикальным каналом 2 с воэможностью перемещения, при этом канал 7 трубки 4 предназначен для сообщения канала 8 сопла с пространством верхней части 9 камеры 10, охваченным уплотнением 6. Нижняя часть ll камеры 10 служит для ее ссобщения с внутренней полостью сосуда

12. Сосуд 12 частично заполнен жидкостью, например водой 13. В гс=ловине 14 сосуда установлен вклаг:-., 15 с выступом 16, соединенным с трубкой. 17. Головка 1 навинчена на гор «овину 14 сосуда 12 с возможностью герметизации вкладыша 15, расположен— ного между головкой и сосудом. Колпак 5 .смонтирован с возможностью 45 возвратно-поступательного перемещения относительно головки 1 и между ними расположено уплотнительное кольцо

18, служащее для предотвращения утечки воздуха, находящегося между внут- 5{) ренней поверхностью колпака и наружной поверхностью головки при создании избыточного давления в полости 19 под колпаком.

Устройство содержит также мембрану

20, которая герметично укреплена на головке 1, под ее каналом 2, при этом мембрана 20 имеет соосное с ними отверстие (на чертеже не показано) и жестко соединена с соплом 3. Мем- gQ брана 20 выполнена иэ пружинящегося материала и может быть смонтирована. на кольцевом фланце 21 трубки 4 с возможностью возвратно-поступательного перемещения.

На фиг.2 — 4 изображено устройство, в котором вкладыш 15, сопло 3 и уплотнение 6 имеют другую конструкцию по сравнению с изображенными на фиг.l, при этом сопло 3 расположено на верхней части головки 1, а конфи— гурация колпака 5 соответствует форме сопла 3 для обеспечения давления внутри полости 19 ниже сверхкритического уровня. Уплотнительное кольцо 18 смонтировано на головке 1 и может быть расположено на внутренней цилиндрической части колпака 5.

Устройство (фиг.1-4) работает следующим образом.

Колпак 5 прижимается к головке

1 (фиг.2), вследствие чего в полости

19 под колпаком 5 создается избыточное давление, которое при дальнейшем опускании колпака распространяется на канал 8 сопла 3 и канал 7 вниз к уплотнению 6 и осуществляет отвод последнего от положения его плотного примыкания к мембране 20. B результате этого воздух будет проходить в нижнюю часть 11 камеры

10 и далее через трубку 17 во внут— реннюю часть сосуда 12 (бутылки),где создается избыточное давление.

Колпак 5 в его верхней части имеет отверстие 22 (щель), которое при нажатии на колпак закрывается пальцем оператора.

Когда колпак 5 достигает крайнего нижнего положения, палец с отверстия удаляется, вследствие чего избыточное даьление снимается из полости 19 под колпаком, причем имеющееся избыточное давление во внутренней части устрой— ства прижимает уплотнение 6 к мембране

20, сохраняя, тем самым, избыточное давление внутри сосуда (фиг.3).

Когда сосуд используется для распыления жидкости, колпак 5 снимается и удаляется, при этом сопло 3 открывается и жидкость течет вверх через трубку 17, камеру 10, канал 7 и выпускается через сопло 3 (фиг.4) . При снятии давления на сопло мембрана 20 отходит назад, в результате чего восстанавливается взаимодействие между уплотнением 6 и мембраной 20.

Описываемое распылительное устройство по сравнеHH« с известным имеет ряд преимуществ.

Во время хранения сосуда нет необходимости поддержания внутри него избыточного давления. При использовании сосуда следует только несколько приподнять колпак 5 и затем вновь опустить его относител«.но головки 1, затем поднять и снять с сосуда колпак 5. В случае использования устройства для распыления жидкости зто осуществляется путем простого нажатия на сопло 3.

Многократные короткие движения качания во время распыления таким образом не повторяются, а вместо

733512них процесс распыления осуществляется так же просто, как при пользовании аэрозольчыми сосудами.

Простота конструкции устройства обеспечивает сохранение герметичности в течение длительного времени за счет незначительного износа его элементов и исключения утечки избыточного давления из сосуда в случае, когда последний не используется в течение какого-то промежутка времени. 1С

Кроме того, объем вокруг сопла 3 сохраняется постоянным после максимального опускания колпака 5, что обеспечивает исключение появления внутри полости 19 давления сверхкритического уровчя, которое возникает в условиях опускания колпака 5 полностью и контакта его с верхней поверхностью головки 1.

В случае наличия прямого контакта воздуха и жидкости в сосуде, в част в 20 ности зкидкости, которая подвержена воздействию воздуха, головка 1 уст-. ройства (фиг.5-7) содержит две кон— центрично смонтированные одна в другой внутреннюю и наружную секции

23 и 24 с образованием между ними камеры. Секции имеют прямоточные каналы 25, 26 и 27 для прохода воэ— духа. Внутренняя секция 23 имеет укрепленную в ее нижней части 28 под каналами эластичную оболочку 29, при этом последняя входит внутрь сосуда 30 для предотвращения соединения находящейся в нем жидкости 31 с воздухом. Клапан 3? и сопло 3 смонтированы на наружной секции 24.

Мембрана 20 зажата между секциями

23 и 24 и ее концевой участок 33 плотно примыкает к наружной секции

24, при этом клапан также плотно прилегает к мембране 20 с усилием 40 взаимодействия, несколько превышающим усилие зацепления концевого участка 33.

В процессе работы устройства эластичная оболочка вводится в сосуд 30 после того, как он будет заполнен жидкостью 31. Когда наружная секция

24 навертывается на внутреннюю секцию 23, то ее нижняя часть 28 смещается вверх в контакт с горловиной сосуда, и эластичная оболочка плотно зажимается между ней и стенкой сосуда.

Когда колпак 5 отжимается вниз относительно секций 23 и 24 при закрытом отверстии 22 и воздух сжимается в полости 19, то клапан не будет открываться, а концевой участок 33 мембраны будет повернут вниз (фиг.6 штрихпунктирная линия),что позволяет воздуху протекать через каналы 60

25-27 вниз в эластичную оболочку 29, где давление воздуха, таким образом, повышается.

Как только давление воздуха в полости 19 падает ниже давления в 65 эластичной оболочке ?9, концевой участок 33 мембраны закрывает каналь 25-2 7 ..

Когда сопло 3 опускается, то клапан 32 открывается и жидкость вытесняется из сопла в виде струи брызг (фи-,. 5) и в то же самое время давление в нем падает до уровн я, чиже атмосферного. Вследствие этого эластичная оболочка заполняет сосу постепенно со скоростью, равной скорости расхода жидкости 31, причем воздух и жидкость не контактируют между собой внутри сосуда.

Устройство (фиг.8) может быть снабжено концентрично укрепленной на внутренней полости колонки 34 трубкой

35, охватывающей головку 36 с образованием качала 37. В нижней части трубки 34 имеется фланец 38 для уплотнения, при этом фланец плотно прилегает к стенкам колонки 34.В этом ,случае полость 19 образуется между головкой 36,трубкой 35 и колпаком 39, Когда отверстие 22 перекрыто, то давление воздуха внутри полости 19 увеличивается так, что мембрана 20 открывает сообщение воздуха с сосудом 40 для жидкости. В этом случае воздух протекает в сосуд и внутри последнего создается избыточное давление.

Процесс распыления осуществляется так же, как ранее описано.

При использовании предлагаемого расгылительногс устройства могут применяться известные сосуды и нет необходимости разработки новых машин для изготовления новых, что экономически выгодно.

Формула изобретения

1. Распылительное устройство, состоящее из головки с образованным в ней вертикальным каналом, смонтированного в ее нижней части клапанного механизма с уплотнением, расположе»oro над ним с возможностью перемещения сопла с трубкой, и колпака, о т л и ч а ю щ е е с я тем, что с целью упрощения конструкции, колпак cMQHòèçîâàí с возможностью возвратно-поступательногo перемещения относительно головки, а между ними расположено уплотнительное кольцо.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что уплотнительное кольцо смонтировано на головке.

3. Устройство по п.1, о т л ич а ю щ е е с я тем, что уплотнительное кольцо раcïîëîæåíî на внутренней цилиндрической поверхности колпака.

4. Устройство по п.1, о т л ич а ю щ е е с я тем, что оно снабжено мембраной, герметично укрепленной под каналом головки, имеющей соосное с ним отверстие и жестко соединенной с соплом.

733512

5. Устройство по п.4, о т л и ч а ю щ е е с я тем, что мембрана выполнена из пружинящего материала и смонтирована с возможностью возвратно-поступательного перемещения.

6. Устройство по п.1, о т л и ч а ю щ е е с я тем, что головка содержит две концентрично смонтированные одна в другой с образованием между ними камеры секции, имеющие каналы для прохода воздуха, при этом внутренняя секция имеет укрепленную.в ее нижней части под каналами эластичную оболочку, входящую внутрь сосуда для предотвращения соединения его содержимого с воздухом, а клапан и сопло смонтированы на наружной секции.

7. Устройство по п.1, о т л и ч а ю щ е е с я тем, что оно снабжено концентрично укрепленной на внутренней полости колпака трубкой, охватывающей головку.

8, Устройство по п.1, о т л и ч а ю щ е е с я тем, что в нижней части трубки имеется фланец для уплотнения.

Источники инФормации, принятые во внимание при экспертизе

1. Патент Франции У 2206743, кл. В 65 D 83/13, опублик.1974.

733512

Фиг. /

Составитель А.Братникова

Редактор О. Иванова Техред А.Щепанская Корректор MËàðoøè

Закаэ 17 i7/48 Тираж 914 Подписное

ЦНИИПИ Государственного комитета СССР по делам иэобретений и открытий

113035, Москва, Ж-35, Раушская наб.,д.4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4
