Реферат



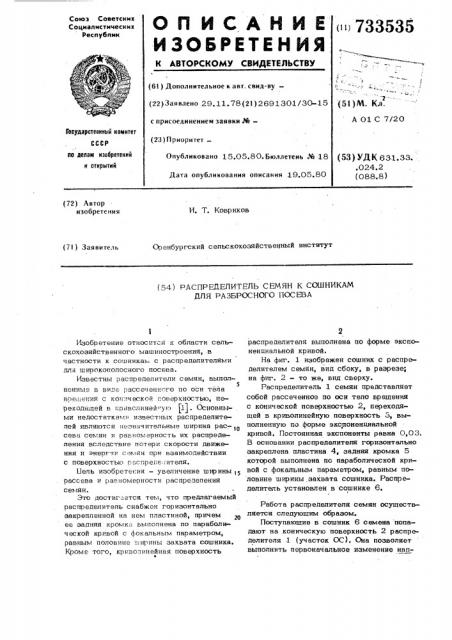

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респубпик

<>733535 (6t ) Дополнительное к авт. свил-ву— (22) Заявлено 29.11.78(21) 2691301/30-15 с присоединением заявки йе— (23) Приоритет

Опубликовано 15.05.80. Бюллетень J% 18 (51)М. Кл, A 01 С 7/20

Гооударстееииый комитет по делан иэооретеиий и открытий (53) УДК 6З1.ЗЗ. .024.2 (088.8 ) Дата опубликования описания 19.05.80 (72) Автор изобретения

И. Т. Ковриков

Оренбургский сельскохозяйственный институт ()) Заявитель (54) РАСПРЕДЕЛИТЕЛЬ СЕМЯН К СОШНИКАМ

ДЛЯ РАЗБРОСНОГО ПОСЕВА

Изобретение относится к области сельскохозяйственного машиностроения, в частности к сошникам с распределителями дтла широкополосного посева.

Известны распределители семян, выпол5 ненные в виде рассеченн ro по оси тела врапения с конической поверхностью, t18реходящей в кривслиней ую tl). Основны- . ми недостаткам известных распределителей являются незначительные ширина рассева семян и равномерность их распределения вследствие потери скорости движения и энерг.1и cеь лн при взаимодействии с поверхностью распреде,;ителя.

Бель изобретения — увеличение ширины 15 рассева и равномерности распределения семян.

Это достиг: —:ется тем, что предлагаемый распределитель снабжен горизонтально закрепленной на нем пластиной, причем ее задняя кромка выполнена по параболической кривой с фекальным параметром, равным половине и ирины захвата сошника.

Кроме того, криволинейная поверхность

2 распределителя выполнена по форме экспоненииальной кривой.

На фиг. 1 изображен сошник с распре делителем семян, вид сбоку, в разрезе; на фиг. 2 — то же, вид сверху.

Распределитель 1 семян представляет собой рассеченное по оси тело вращения с конической поверхностью 2, переходящей в криволинейную поверхность 5, выполненную по форме экспонендиальной кривой, Постоянная экспоненты равна 0,03.

В основании распределителя горизонтально закреплена пластина 4, задняя кромка 5 которой выполнена по параболической кривой с фокальным параметром, равным половине ширины захвата сошника. Распределитель установлен в сошнике 6.

Работа распределителя семян осуществляется следующим образом.

Поступающие в сошник 6 семена попадают на коническую поверхность 2 распределителя 1 (участок ОС), Она позволяет выполнить первоначальное изменение нап733535 равтгения движения семян без отражения и плавно направить их на экспоненциальную поверхность распределителя. На участок ОС поступает 40-70% семян. О=тальная часть семян падает непосредственно на криволинейную поверхность 3, выпо.— ненную по шорме экспоненциальной кривой (участок СР). Зкспоненциальная поверхность распределителя предназначена для дальнейшего изменения направления дви.жения семян до горизонтапьного направпения. Эта часть семян отражается от поверхности участка CD ударяясь о свод подсошникового пространства, падает на горизонтальную пластину 4 (участок DE), На пластине 4 происходит перераспределение энергии семян. Ceìåíà, без отражения движущиеся с участка ОС и имеющие избыточную энергию, сталкиваясь на пластине 4 с семенами, потерявшими

20 значительную часть энергии в процессе ударов о свод, передают им часть энергии, сопровождая их на более удаленные участки подсошникового пространства. Чтобы предотвратить интенсивное отражение и перемешивание семян с почвой, пластина

4 имеет вогнутую заднюю кромку 5. В результате экспериментальных исследований установлено, что задняя кромка пластины должна быть выполнена по параболической кривой с фокальным параметром, равным половине ширины захвата сошника.

Таким образом, семена взаимодействующие с рас пр еделител ем, пр и отражении минимально теряют свою скорость и энергию, в результате перераспределения энергии на пластине увеличивается дальность полета и равномерность распределения семян по ширине захвата сошника.

Формула изобретения

1. Распредепитель семян к сошникам ддя разбросного посева, выполненный в виде рассеченного по оси тела вращения с конической поверхностью, переходящей в. криволинейную, о т. л и ч а ю щ и й— с я тем, что, с целью увеличения ширины рассева и равномерности распределения семян, он снабжен горизонтально закрепленной на нем пластиной, причем ее задняя кромка выполнена по параболической кривой с фокальным параметром, равным половине ширины захвата сошника.

2. Распределитель семян по п. 1, отличающийся тем, чтокриволинейная поверхность распределителя выполнена по форме экспоненциальной кривой.

Источники информации, принятые во внимание при экспертизе

1. Труды КазНИИМЭСХ. Алма-Ата, 1975, т. 5, с. 110, рис. 6 (прототип).
