Групповая привязь для животных

Групповая привязь для животных

Иллюстрации

Показать все

Реферат



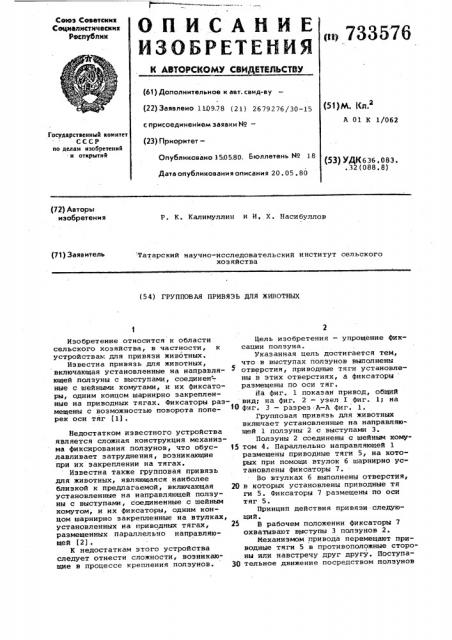

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсмнк

Социалжтнческих

Ресттублик (б1) Дополнительное к авт. саид-ву (22) Заявлено 1109.78 (21) 2679276/30-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 1505,80, Бюллетень ¹ 18

Дата опубликования описания 20. 05 . 80 (51)М. Ед.

A 01 К 1/062

Государственный комитет

СССР оо делам изобретений. и открытий (53) УДК6 36,083. .32(088.8) (72) Авторы изобретения

P. К. Калимуллин и И, Х. Насибуллов (71) Заяв итель

Татарский научно-исследовательский институт сельского хозяйства (54) ГРУППОВАЯ ПРИВЯЗЬ ДЛЯ ЖИВОТНЫХ

Изобретение относится к области сельского хозяйства, в частности, к устройствам для привязи животных.

Известна привязь для животных, включающая установленные на направляющей полэуны с выступами, соединен"ные с шейными хомутами, и их фиксаторы, одним концом шарнирно закрепленные на приводных тягах. Фиксаторы размещены с воэможностью поворота поперек оси тяг (1), Недостатком известного устройства является сложная конструкция механизма фиксирования ползунов, что обус- 15 лавливает затруднения, воэникаюцие при их закреплении на тягах.

Известна также групповая привязь для животных, являющаяся наиболее близкой к предлагаемой, включаюцая 20 установленные на направляющей ползуны с выступами, соединенные .с шейным хомутом, и их фиксаторы, одним концом шарнирно закрепленные на втулках, установленных на приводных тягах, 25 размещенных параллельчо направляюцей (2) .

К недостаткам этого устройства следует отнести сложности, возникающие в процессе крепления полэунов. 3Q

Цель изобретения — упрощение фиксации ползуна. укаэанная цель достигается тем, что в выступах полэунов выполнены отверстия, приводные тяги установлены в этих отверстиях, а фиксаторы размещены по оси тяг.

На фиг. 1 показан привод, общий вид; на фиг. 2 — узел I фиг. 1; на фиг. 3 — разрез A-A фиг. 1.

Групповая привязь для животных включает установленные на направляю щей 1 полэуны 2 с выступами 3 °

Ползуны 2 соединены с шейным хомуеом 4. Параллельно направляющей 1 размещены приводные тяги 5, на которых при помоци втулок б шарнирно установлены фиксаторы 7.

Во втулках б выполнены отверстия, в которых установлены приводные тя ги 5. Фиксаторы 7 размещены по оси тяг 5.

Принцип действия привязи.-следующий.

В рабочем положении фиксаторы 7 охватывают выступы 3 полэунов 2.

Механизмом привода перемещают приводные тяги 5 в противоположные стороны или навстречу друг другу. Поступательное движение посредством полэунов

733576

2.2

2 передается элементам шейного хомута. При сближении полэунов 2 шейный хомут 4 фиксирует животное на привязи, а при перемещении этих элементов в противоположные стороны животное освобождается.

Индивидуальное освобождение животных от привязи и фиксирование отдельйых животных осуществляются вручную подъемом фиксаторов и освобождением ползунов 2 от сцепления с приводными тягамн 5.

Использование предлагаемого изобретения позволяет осуществить надежное .фиксирование животных на привязи и значительно упростить процесс фиксации ползуна.

Формула изобретения

Групповая привязь для животных, включающая установленные на направляющей полэуны с выступами, соединенные с шейным хомутом, и их фиксаторы, одним концом шарнирно закрепленные на втулках, установленных на приводных тягах, размещенных параллельно направляющей, о т л и ч а ю щ а я с я тем, что, с целью упрощения фиксации ползуна, в выступах выполнены отверстия, приводные тяги установле» ны в отверстиях, а фиксаторы размещены по оси тяг.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 279248, кл. А 01 К 1/062, 1968.

2. Авторское свидетельство СССР

9 634717, кл. A 01 Ю 1/062, 1976

{прототип).

733576

A-A

Заказ 1927/3

Тираж 723

Подписное

ЦДИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, %-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Составитель A. Кашеваров

Редактор E. Зубиетова Техред Э.Чужик Корректор А, Гриценко.
