Устройство для развития мышечной системы животных

Устройство для развития мышечной системы животных

Иллюстрации

Показать все

Реферат

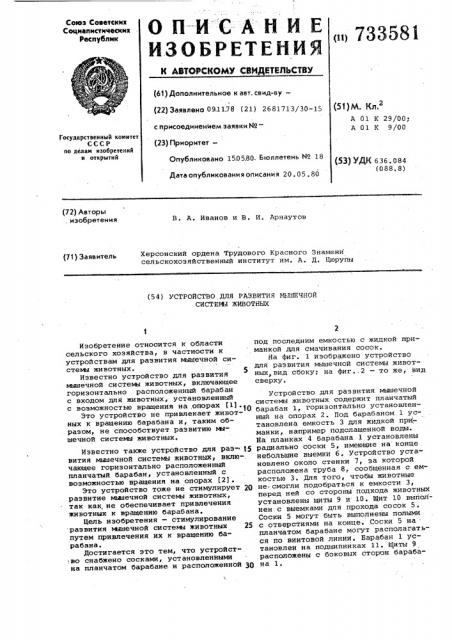

ОП-ИСЛНИЕ

ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социапистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.11.78 (21) 2б 81713/30-15 с присоединением заявки Нов (23) Приоритет—

Опубликовано 15.05.80 Бюллетень 89 18

Дата опубликования описания 20. 05. 80 (51)М, Кд, А 01 К 29/00;

А 01 К 9/00

Госуддрствеииый комитет

СССР оо делам изобретеиий и открытий (53) УДК б Зб. 084 (088. 8) (72) Авторы, изобретения

В. А. Иванов и В. И. Арнаутов

Херсонский ордена Трудового Красного Знамени сельскохозяйственный институт им. A. Д. Цюрупы (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАЗВИТИЯ М ЫЕЧНОИ

СИСТЕ1Ж ЖИВОТНЫХ

Изобретение относится к области .сельского хозяйства, в частности к устройствам для развития мышечной системы животных.

Известно устройство для развития мышечной системы животных, включающее горизонтально расположенный бараб ан с входом для животных, установленный с возможностью вр ения на опорах (13 10

Это устройство не привлекает животных к вращению барабана и, таким образом, не способствует развитию ьхышечной системы животных.

Известно также устройство для раз- 35 вития мышечной системы животных, вклю-. чающее горизонтально расположенный планчатый барабан, установленный с возможностью вращения на опорах (2).

Это устройство тоже не стимулирует 20 развитие мышечной системы животных, так как не обеспечивает привлечения животных к вращению барабана.

Цель изобретения — стимулирование развития ьышечной системы животных 25 путем привлечения их к вращению барабана.

Достигается это тем, что устройст.ао снабжено сосками, установленными на планчатом барабане и расположенной З0 под последним емкостью с жидкой приманкой для смачивания сосок.

На фиг. 1 изображено устройство для развития мышечной системы животных, вид сбоку; на фиг..2 — то же, вид сверху.

Устройство для развития мышечной системы животных содержит планчатый барабан 1, горизонтально Установленный на опорах 2. Под барабаном 1 установлена емкость 3 для жидкой прн!манки, например подслащенной воды.

На планках 4 барабана 1 установлены радиально соски 5, имеющие на конце небольшие выемки б. Устройство установлено около стенки 7, за которой расположена труба 8, сообщенная с емкостью 3. Для того, чтобы животные не смогли подобраться к емкости 3, перед ней со стороны подхода животных установлены щиты 9 и 10. Щит 10 выполнен с выемками дпя прохода сосок 5.

Соски 5 могут быть выполнены полыми с отверстиями на конце. Соски 5 на . планчатом барабане могут располагаться по винтовой линии. Барабан 1 установлен на подшипниках 11. Щиты 9 расположены с боковых сторон барабана 1.

733581

ФЬг. f

ПИИИПИ Эаказ 1927/3 Хираж 723 Подписное

Филиал пПП Патент, г. Уигород, ул. Проектная, 4

Работает устройство следующим образом.

По трубе 8 в емкость 3 заливают жидкую приманку (например подслащенную воду) до уровня, обеспечивающего оккунание в эту приманку сосок 5 при S вращении барабана 1. Животные, стремясь добраться до сосок. 5, стараются встать на планки 4, барабан 1 при этом поворачивается и соски 5 окунаются в жидкую приманку. Периодическое захватывание животными сосок, смочен- ных жидкой приманкой, побуждает животных к последующему захватыванию сосок и поворачиванию при этом барабана 1.

1S

Предлагаемое устройство способствует развитию мышечной системы животных путем привлечения их к вращению планчатого барабана.

Юа» 20

Формула изобретения

Устройство для развития мышечной система животных, преимущественно поросят, включающее горизонтально расположенный планчатый барабан, установленный с возможностью вращения на опорах, о т л и ч а ю щ е е с я тем, что, с целью стимулирования развития мышечной системы животных путем привлечения их к вращению планчатого барабана, устройство снабжено сосками, установленными на планчатом барабане и расположенной под последним емкостью с жидкой приманкой для смачивания сосок.

Источники информации, принятые во внимание при экспертизе

1. Эдравоохранение Белоруссии

4р 6, 1967, с. 83-84.

2. Патент США 9 3994262, кл. A 01 К 1/03, 1976 (прототип).
