Реферат



т

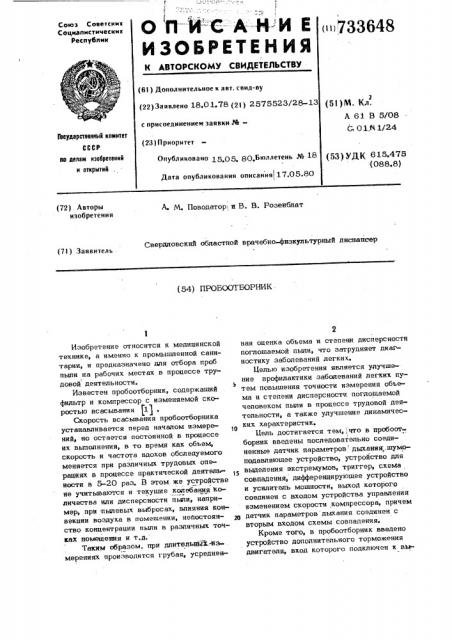

О П-И-С Л-Н-И Е

ИЗОБРЕТЕН ИЯ

Союз Советснмх

Соцмапмстмческмх

Республик

733648

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18.01.78 (21} 2575528/28-13 с присоединением заявки РЙ(23) Приоритет

Опубликовано 15 05, 80,Бюллетень № 18 (51) M. Кл.

А 61 В 5/08

С 01.Й1/24

5Ъеудерстеенный комитет

СССР нв делам изобретений н открытий . (53) УДК 615.475 (088.8) Дата опубликования описания 17.05.80 (72) Авторы изобретения

А М. Поводатор, н В. В. Розенблат

Свердловский областной врачебно физкультурный диспансер (71) Заявитель (54) ПРОБООТБОРНИК

Изобретение относится к медицинской технике, а именно к промышленной санитарии, и предназначено дпя отбора проб пыли на рабочих местах в процессе трудовой деятельности.

Известен пробоотборннк, содержаший фильтр н компрессор с изменяемой ско()Остью ВсйсьзВ&ниЯ (1)

Скорость всасывания пробоотборника устанавливается перед началом измерений, но остается постоянной в процессе нх выполнения, в то время как объем, скорость н частота вдохов обследуемого меняется при различных трудовых операциях в процессе практической деятельности в 5-20 раз. В этом же устройстве не учитываются н текушне колебания количества илн дисперсности пьятн, например, при пылевых выбросах, влияния конвекции воздуха в помешенин, неПостоянство концентрации пыли в различных точках помешения н т.д.

Таким образом, при длительныХ. ттзмерениях производится грубая, усреднен2 ная оценка объема н степени днсперсности погпошаемой пышн, что затрудняет диагностику заболеваний легких.

Белью изобретения является улучшение профилактики заболеваний легких путем повышения точности измерения объема и степени дисперсности поглошаемой человеком пыли в процессе трудовой деятельности, а также улучшение дннамнчесКИХ XBpBKTepHCTNK, Бель достигается тем,,что в пробоотборник введены последовательно соединенные датчик параметров дыханнк,.шумоподавляюшее устройство, устройство для выделения экстремумов, триггер, схема совпадения, днфференцируюшее устройство и усилитель мошностн, выход которого соединен с входом устройства управления изменением скорости компрессора, причем датчик параметров дыхания соединен с вторым входом схемы совпадения.

Кроме того, в пробоотборник введено устройство дополнительного торможения двигателя, вход которого подключен к вьтВ случае применения двигателей с повышенной инерционностью используется устройство 15 дополнительного торможения двигателя 11 по окончании вдоха. .>>ля этого на управляющий вход двигателя постоянного тока подается переменное напряжение с генератора 17 через ключ схемы 18 в виде непродолжительного импульса в момент окончания вдоха. Как известно, двигатель постоянного тока останаьливаетсч, при подаче на него переменного напряжения.

Пробоотборник позволяет повысить точность регистрации количества пьши, поступающей в легкие обследуемого и ее дисперсионно-морфологический состав, так как отбор пьши производится в соответствии с процессом дыхания (с глуби. ной и частотой дыхания). Это позволит оценить реальную опасность запыленности как фактора профессиональной патологии, иногда как канцерогенного и аллергенного фактора, а также степень и характер ее влияния.

3 73364 .ходу устройства для выделения экстремумов1 а выход соединен с входом устройства управления изменением скорости компрессора.

На фиг. 1 изображена структурная

5 схема пробоотборника; на фиг. 2 — эпюры напряжений в основных узлах схемы пробоотборника, где 0 — напряжение на выходе датчика и на входе устройства для выделенияэкстремумов; б — напряжениена о выходе триггера; r — напряжение на вы.ходе схемы совпадения; д — напряжение на выходе диффренцирующего устройства;

6 — величина скорости вращения двигателя. 15

Пробоотборник содержит датчик параметров дыхания, включающий электроды

1 и 2 и блок 3 преобразования сигналов датчика, шумоподавляюшее устройство 4,. устройство 5 для выделения экстремумов ре триггер 6, схему 7 совпадения, дифференцируюшее устройство 8, усилитель 8 мощности, компрессор 10 с изменяемой скоростью всасывания, содержащий двигатель 11 и насос 12, фильтр 13 для осаждения пьши и воздухозаборник 14.

Пробоотборник содержит устройство 15 дополнительного тормо>кения двигателя включающее расширитель 16 импульсов, генератор 17 переменного напряжения и 30 схему 18 совпадения.

Кроме того, компрессор с изменяемой скоростью всасывания содер>кит устройство управления изменением скорости компрее; сора, не указанное на чертеже, причем 35 вход устройства управления изменением скорости компрессора. соединен с выходом устройства дополнительного торможения двигателя и с выходом усилителя мощности. Для повышения точности вы- >О деляемых TIGpGMBTpoB дыхания в пробоот-" борнике применена схема жестко спаренных электродов, закрепляемых на теле пациента, с блоком 3 преобразования сигналов электродов на основе синхронной 45 демодуляции и шумоподавляюшее устройство 4, например, в виде диодно-резистивной цепи с низкочастотным фильтром.

Оно может отсутствовать, тогда сигнал с датчика параметров дыхания подается не- 50 посредственно нав вход устройства 5 для выделения экстремумов и схемы 7 совпадения (показано пунктиром на фиг. Ц.

Устройство работает следующим ббразом.

При проведении исследований оно закрепляется на поясе или на груди обследуемого так, чтобы воздухозаборник рас«

4 полагался в непосредственной близости от >- .ица для обеспечения максимальной идентичности состава воздуха поглощаемого обследуемым и засасываемого пробоотборником

Импульсы о с устройства 5 для выделения экстремумов в сигнале с датчика дыхания запускают триггер 6, напряжение о с которого поступает на один вход схемы 7 совпадения. На другой вход схемы подается сигнал о с датчика дыхания. На выход схемы 7 совпадения проходит только восходящая ветвь напряжения 7. с датчика дыхания, соответствующая периоду вдоха, при котором происходит поглощение пыли обследуемым.

Это напряжение дифферекцируется (фиг. 2P) и усиливается в усилителе 9 мощности, после чего поступает на двигатель 11 с регулируемой скоростью. В качестве регулируемого двигателя используется, например, двигатель постоянного тока с малым моментом инерции. В процессе вдоха скорость засасывания воздуха меняется от минимальной до максимальной и обратно, чему соответствует изменение напряжения д на выходе диффренцируюшего устройства 8. Соответственно меняется и величина скорости В вращение двигателя, т. е. скорость засасывания воздуха компрессором 10 через фильтр 13.

733648

Фрормула изобретения и

6 зменением скорости компрессора, причем датчик параметров дыхания соединен с вторым входом схемы совпадения.

2. Пробоотборник по и. 1, о т л и— ч а ю шийся тем, что, с цепью улучшения динамических характеристик, в него введено устройство дополнительного торможения двигателя, вход которого подключен к выходу устройства для выделения экстремумов, а выход соединен с входом устройства управления изменением скорости компрессора.

Источники информации, принятые во внимание при экспертизе

1. Проспект фирмы "C.F.СавеИа фСо, 1,.Ы-,моЖВ "Мис оаов", London,1970 (прототип) °

Фин Р,.е

Фие. 2

1. Пробоотборник, содержащий фильтр и компрессор с изменяемой скоростью всасывания, отличающийся

4 тем, что, с целью улучшения профилакти-. ки заболеваний легких путем повышения точности измерения объема и степени дисперсности поглощаемой человеком пыли процессе трудовой деятельности, в него 1( введены последовательно соединенные датчик параметров дыхания, шумоподавляю щее устройство, устройство для выделения экстремумов, триггер, схема совпадения, дифференцирующее устройство и уси. . питель мощности, выход которого соединен с входом устройства управления
