Реферат

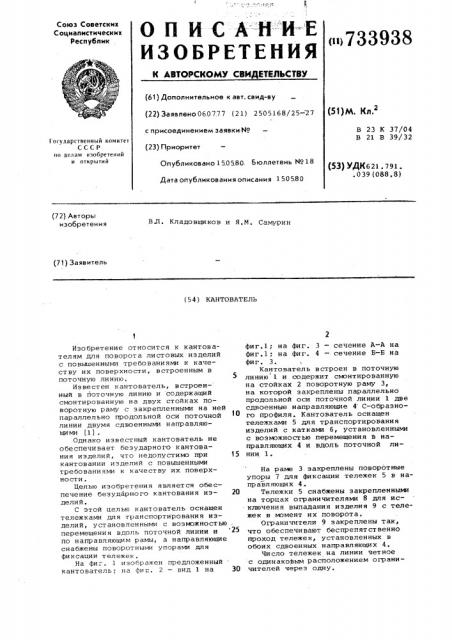

О П И С А-И-И-Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик >733938

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 060777 (21) 2505168/25-27 с присоединением заявки ¹ (23) Приоритет

Опубликовано 150580. Бюллетень № 18

Дата опубликования описания 150580 (51)М. Ê.

В 23 К 37/04

В 21 В 39/32

l осударственный комитет

СССР оо делам изобретений и открытий (53) УДК621. 791..039 (088.8) (72} Авторы изобретения

В Л. Кладовщиков и Я. М. Самурин (71) Заявитель (54) KAHTOBATEJIB

Изобретение относится к кантоват ел ям для поворот а ли стовых изделий с повышенными требованиями к качеству их поверхности, встроенным в поточную линию.

Известен кантователь, встроен- ный в поточную линию и содержащий смонтированную на двух стойках поворотную раму с закрепленными на ней параллельно продольной оси поточной линии двумя сдвоенными направляющими (1) .

Однако известный кантователь не обеспечивает безударного кантования иэделий, что недопустимо при кантовании изделий с повышенными требованиями к качеству их поверхности.

Целью изобретения являет ся обе спечение безударного кантования изделий.

С этой целью кантователь оснащен тележками для транспортирования изделий, установленными с возможностью перемещения вдоль поточной линии и по направляющим рамы, а направляющие снабжены поворотными упорами для фиксации тележек.

На фиг. 1 изображен предложенный кантователь; на фив. 2 — вид 1 на фиг.1; на фиг. 3 — сечение A A на фиг.1; на фиг. 4 — сечение Б-Б на фиг. 3.

Кантователь встроен в поточную линию 1 и содержит смонтированную на стойках 2 поворотную раму 3, на которой закреплены параллельно продольной оси поточной линии 1 две сдвоенные направляющие 4 С-образно1О го профиля. Кантователь оснащен тележками 5 для транспортирования изделий с катками б, установленными с возможностью перемещения s направляющих 4 и вдоль поточной ли15 нии 1.

На раме 3. закреплены поворот ные упоры 7 для фиксации тележек 5 в напр авл яющих 4 .

20 Тележки 5 снабжены закрепленными на торцах ограничителями 8 для ис.ключения выпадания изделия 9 с тележек в момент их поворота.

Ограничители 9 закреплены так, что обеспечивают беспрепятственно проход тележек, установленных в обоих сдвоенных направляющих 4.

Число тележек на линии четное с одинакойыМ расположением ограни30 чителей через одну.

733938

Э

Движение тележек по направляющим

4 и по линии 1 осуществляется посредством электроприводов 10, установленных на тележках 5, Электропитание приводов осуществляется от троллей расположенных между стойками линии, и стойки 2. Для поворота рамы 3 из фиксированного горизонтального по,ложения установлены у каждой стойки 2 приводы II Поворот осуществляет— ся посредством зубчатой передачи

О

12 через вал 13 на угол 180.

Работа кантователя осуществляется следующим образом.

Кантуемые листовые изделия больших размеров с повышенными требованиями к сохранности качества поверхности поступают с технологической поточной линии на тележке 5 и закатываются в нижние направляющие 4 рамы 3.

Поворотные упоры 7 предварительно утоплены, а направляющие зафикси.рованы в горизонтальном положении защелками (на чертеже не показаны) .

После закатывания тележки 5 поворотные упоры 7 срабатывают и фиксируют ее, а защелка освобождает направляющие. Включается привод 11 кантователя, и рама 3 с зафиксированными в них тележками поворачивается на 180О. Тележка 5 теперь находится вверху, а следующая тележка закатывается в нижние направляющие. Перевернутое обрабатываемое изделие 9 перекладывается на нижнюю тележку,. которая становится тележкой-спутником. Направляющие 4 фиксируют ся в горизонтальном положении защелкой.

Тележка-спутник освобождается от, поворотного упора 7, включается привод, и тележка-спутник выкатывается из направляющих для подачи ее на следующее рабочие места технологической.линии.

При необходимости возврата или передачи листов беэ кантования тележка для транспортирования изделия проходит через направляющие беэ кантования.

Таким образом, оснащение кантователя тележками для транспортирования изделия обеспечивает безударное кантование иэделий и сохраняется каче— ство обработки их поверхности.

Формула изобретения

Кантователь, встроенный в поточную линию и содержащий смонтирован щ ную íà двух стойках поворотную раму с закрепленными на ней параллельно оси поточной линии двумя сдвоенными направляющими, о т л и ч а ю ш и йс я тем, что, с целью обеспечения безударного кантования изделия, кантователь оснащен тележками для тр ан спортировани я из делий, у ст ано вленными с возможностью перемещения вдоль поточной линии и по направляющим рамы, а направляющие рамы снабжены поворотныьы упорами для фиксации тележек.

Источники информации, .принятые во внимание при экспертизе

1. Авторское свидетельство СССР

У 577064, кл, В 21 В 39/32, 1976 (прототип> °

733938

Составитель Е. Крюкова

Техред Э. Чужик Корректор Ю. Макаренко

Редактор Т. Кузнецова

Тираж 1160 Подпи сное

ЦПИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 1964/20

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
