Тара для пакета изделий

Тара для пакета изделий

Иллюстрации

Показать все

Реферат

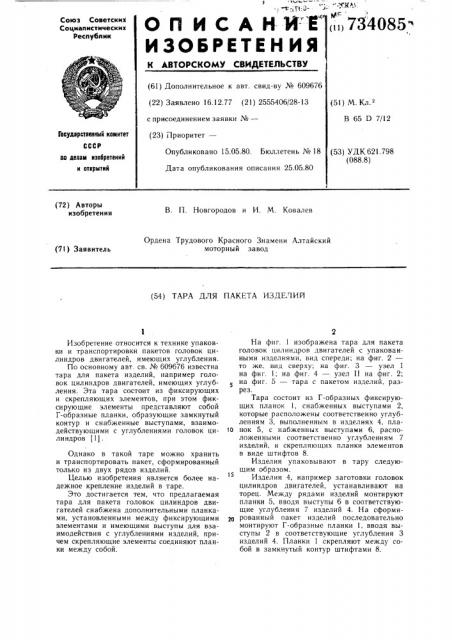

ОП ИСА

ИЗОБРЕТЕНИЯ

<1 1, 734085"

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 609676 (22) Заявлено 16.12.77 (21) 2555406/28-13 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.05.80. Бюллетень № 18

Дата опубликования описания 25.05.80 (51) М. Кл.

В 65 D 7/12

Государстееикый комитет

СССР (53) УДК 621.798 (088.8) по делам иаооретеиий и открытий (72) / вторы изобретения

В. П. Новгородов и И. М. Ковалев

Ордена Трудового Красного Знамени Алтайский моторный завод (71) Заявитель (54) ТАРА ДЛЯ ПАКЕТА ИЗДЕЛИИ

Изобретение относится к технике упаковки и транспортировки пакетов головок цилиндров двигателей, имеющих углубления.

По основному авт. св. № 609676 известна тара для пакета изделий, например головок цилиндров двигателей, имеющих углубления. Эта тара состоит из фиксирующих и скрепляющих элементов, при этом фиксирующие элементы представляют собой

Г-образные планки, образующие замкнутый контур и снабженные выступами, взаимодействующими с углублениями головок цилиндров (1J.

Однако в такой таре можно хранить и транспортировать пакет, сформированный только из двух рядов изделий.

Целью изобретения является более надежное крепление изделий в таре.

Это достигается тем, что предлагаемая тара для пакета головок цилиндров двигателей снабжена дополнительными планками, установленными между фиксирующими элементами и имеющими выступы для взаимодействия с углублениями изделий, причем скрепляющие элементы соединяют планки между собой.

На фиг. 1 изображена тара для пакета головок цилиндров двигателей с упакованными изделиями, вид спереди; на фиг. 2— то же, вид сверху; на фиг. 3 — узел 1 на фиг. 1; на фиг. 4 — узел II на фиг. 2;

5 на фиг. 5 — тара с пакетом изделий, разрез.

Тара состоит из Г-образных фиксирующих планок 1, снабженных выступами 2, которые расположены соответственно углублениям 3, выполненным в изделиях 4, пла1о нок 5, с набженных выступами 6, расположенными соответственно углублениям 7 изделий, и скрепляющих планки элементов в виде штифтов 8.

Изделия упаковывают в тару следующим образом.

Изделия 4, например заготовки головок цилиндров двигателей, устанавливают на торец. Между рядами изделий монтируют планки 5, вводя выступы 6 в соответствующие углубления 7 изделий 4. На сформированный пакет изделий последовательно монтируют Г-образные планки 1, вводя выступы 2 в соответствующие углубления 3 изделий 4. Планки 1 скрепляют между собой в замкнутый контур штифтами 8.

734085

Формула изобретения

2 5

Фиг. 4

Фиг. 3

Растаривание пакета производится в обратном порядке.

В силу того,что в предлагаемую тару можно упаковать пакет изделий, сформированный из более чем из двух рядов изделий, улучшаются эксплуатационные характеристики тары, а также номенклатура хранимых и транспортируемых изделий.

Тара для пакета изделий, например головок цилиндров двигателей, по авт. св. № 609676, отличающаяся тем, что, с целью более надежного крепления изделий в таре, она снабжена дополнительными планками, установленными между фиксирующими элементами и имеющими выступы для взаимодействия с углублениями изделий, причем скрепляющие элементы соединяют планки между собой.

Источники информации, принятые во внимание при экспертизе в 1. Авторское свидетельство СССР № 609676, кл. В 65 D 7/12, 1976.

734085

Редактор Л. Батанова

Заказ 1985/27

Составитель О. драгунова

Техред К. Шуфрич Корректор Ю. Макаренко

Тираж 914 Подписное

1 НИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент> г. Ужгород, ул. Проектная, 4
