Реферат

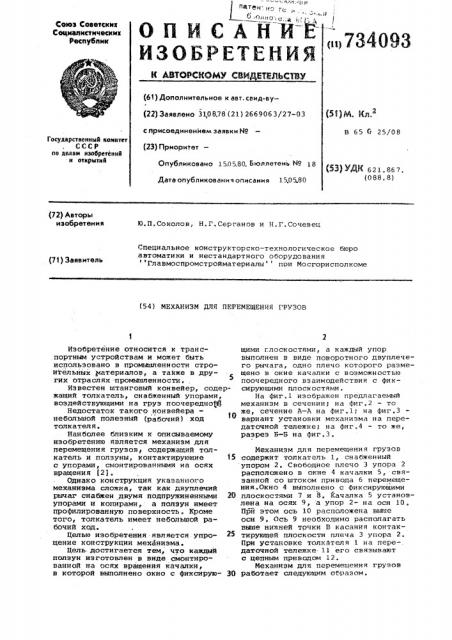

— - .ч «;lp патен- нг, -, .

А й" -1 т.евэ Советскнк

СОцивпмстнческих

Республик

К АВТОРСКОМУ СВИ ЕТЕйЬСТВУ (61) Дополнительное к авт. свид-sy(22) Заявлено 310878 (21) 2669063/27-03 с присоединением заявки Ио (23) Приоритет

В 65 6 25/08

Государственный комитет

СССР ло делам изобретений н открытий

Опубликовано 1505,80, Бюллетень ¹ 18

Дата опубликования описания 1505.80 (5Ç) ДН 621. 86 7. (088. 8) (72) Авторы иэобретени я

Ю.П.Соколов, Н.Г.Серганов и H.Ã.Cî÷åâåö

Специальное конструкторско-технологическое бюро автоматики н нестандартного оборудования Главмоспромстройматериалы пои Мосгорисполкоме (71) Заявитель (54) МЕХАНИЗМ ДЛЯ ПЕРЕМЕЩЕНИЯ ГРУЗОВ

Механизм для перемещения грузов содержит толкатель 1, снабженный упором 2. Свободное плечо 3 упора 2 расположено в окне 4 качалки 5, связанной со штоком привода 6 перемещения.Окно 4 выполнено с фиксирующими плоскостями 7 и 8. Качалка 5 установлена на осях 9, а упор 2- на оси 10, При этом ось 10 расположена выше оси 9. Ось 9 необходимо располагать выше нижней точки Б касания контактирующей плоскости плеча 3 уг-ора 2.

При установке толкателя 1 на пере-. даточной тележке 11 его связывают с Цепным приводом 12.

Механизм для перемещения грузов работает следующим образом.

Изобретение относится к транспортным устройствам и может быть использовано в промышленности строительных материалов, а также в других отраслях промышленности.

Известен штанговый конвейер, содержащий толкатель, снабженный упорами, воздействующими на груз поочередного

Недостаток такого конвейеранебольшой полезный (рабочий) ход толкателя.

Наиболее близким к описываемому изобретению является механизм для перемещения грузов содержащий толкатель и ползуны, контактирующие 15 с упорами, смонтированными на осях вращения f2j.

Однако конструкция укаэанного механизма сложна, так как двуплечий рычаг снабжен двумя подпружиненными 2О упорами н копирами, а ползун имеет профилированную поверхность. Кроме того, толкатель имеет небольшой рабочий ход.

Целью изобретения является упрощение конструкции механизма.

Цель достигается тем, что каждый полэун изготовлен в виде смонтированной на осях вращения качалки, в которой выполнено окно с фиксирую- ЗО щими глоскостями, а каждый упор выполнен в виде поворотного двунлечего рычага, одно плечо которого размещено в окне качалки с возможностью поочередного взаимодействия с фиксирующими плоскостями.

На фиг.1 изображен предлагаемый механизм в сечении; на фиг.2 — то же, сечение A-А на фиг.1; на фиг,3 вариант установки механизма на передаточной тележке; на фиг.4 — то же, разрез Б-Б на фиг.3.

734093

Для захвата и перемещения тележки 13 толкатель 1 цепным приводом

l2 перемещается влево. При этом качалка 5 приводом б устанавливается в такое положение, чтобы обеспечивался свободный проход упора 2 под кронштейн 14. После прохода упора 2 под кронштейном 14 упор занимает вертикальное положение.(под действием веса плеча 3) и подается команда на реверс. При этом цепной привод

12 перемещает толкатель 1 вправо и упор 2 захватывает кронштейн 14, ;подавая тележку 13 на передаточную тележку 11 ° С помощью передаточной тележки 11 тележка 13 транспортируется на заданную позицию и упором

2 сталкивается с передаточной тележкой 11. При этом качалка 5 приводом 6 устанавливается в положение запирания плеча 3 упора 2, т.е. в этот момент плечо 3 фиксируется плоскостью 8.

Дяя захвата и подачи тележки 13 справа качалка 5 приводом 6 поворачивается вправо и плоскость 7 фиксирует плечо 3 упора 2. В этом случае упор 2 может поворачиваться только влево (см.фиг.2) . Центр вращения упора расположен выше центра вращения качалки, а центр вращения качалки выше нижней точки контактирующей ппоскости плеча упора для обеспечения самозаклинивания качалки.

Данный механизм прост по конструк ции и позволяет увеличить полезный ход толкателя.

Формула изобретения

Механизм для перемещения грузов, содержащий толкатель и ползуны, контактирующие с упорами,смонтированными на осях вращения, о т л и ч а ю шийся тем, что, с целью упрощения конструкции механизма, каждый ползун выполнен в виде смонтированной на осях вращения качалки,в которой вчполнено окно с фиксирующими плоскостями, а каждый упор выполнен в виде .поворотного двуплечего рычага, одно плечо которого размещено в окне качалки с возможностью поочередного

Щ взаимодействия с фиксирующими плоскостями.

Источники информации, принятые во внимание при экспертизе

25 1 Авторское свидеТельство СССР

9218054, кл . В 65 G 25/00, 1966 .

2. Авторское свидетельство СССР

9537007, кл, В 65 G 25/08, 1973 (прототип).

734093

602

Состав ит ель Л. Расторгуева

Техред М.Кузьма Корректор В.синицкая

Редактор Н.Корченко

Тираж 914 Под пи с н ое

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, E-35, Раушская наб., д. 4/5

Заказ 1989/28

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
