Способ обработки отрезков стеклянного волокна
Иллюстрации
Показать всеРеферат

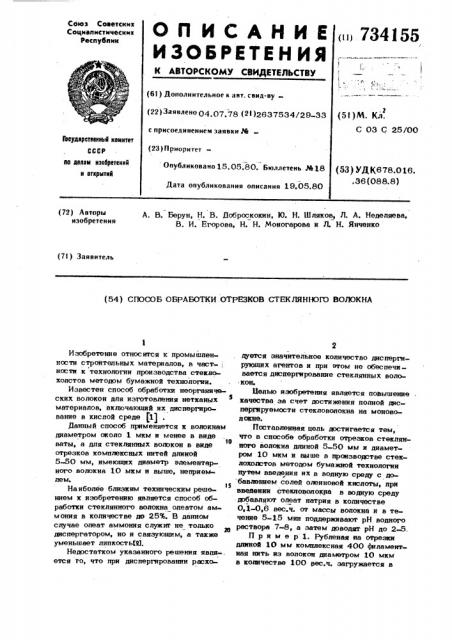

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советскик
Социалистические
Республик
С 03 С 25/00
Гасударстаааный комитет
СССР (23) Приоритет ао делам наввретеник и открытия
Опубликовано 15.05.80. Бюллетень М18
Дата опубликования описания 19.05.80 (53 } УД К678.016..36 (088.8) А. В. Берун, Н. В. Доброскокин, l0. Н. Шпиков, Л. А. Неделяева, В. И. Егорова, Н. Н. Моногарова и Л. Н. Янченко (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ОБРАБОТКИ ОТРЕЗКОВ СТЕКЛЯННОГО ВОЛОКНА
Изобретение относится к промышленности строительных материалов, в част-:, ности к технологии производства стеклохолстов методом бумажной технологии.
Известен способ обработки неорганических волокон дпя изготовления нетканых материалов, включающий их днспергированяе в кислой среде (1) .
Данный способ применяется к волокнам диаметром около 1 мкм я менее в виде fO ваты, а для стеклянных вогюкон в виде отрезков комплексных нитей длиной
5-50 мм, имеющих диаметр алементарного волокна 10 .мкм и выше, неприемлем.
На ибопее близким техническим решением к изобретению является способ обработки стеклянного волокна олеатом аммония в количестве до 25%. В данном случае олеат аммония служит не только диспергатором, но и связующим, а также уменьшает пипкостьЯ).
Недостатком указанного решения asnsr-. ется ro, что при диспергированин расходуется значительное количество диспергирующих агентов н при етом не обеспечивается диспергирование стеклянных волокон.
Целью изобретения является повышение качества за счет достижения полной диспергируемости стекловолокна на моноволане.
Поставленная цель достигается тем, что в способе обработки отрезков стеклят ного волокна длиной 5-50 мм и диаметром 10 мкм и выше в производстве стекпохолстов методом бумажной технологии путем введения их в водную среду с добавлением солей олеиновой кислоты, при введении стекловолокна в водную среду добавляют опеат натрия в количестве
0,1-0,6 вес.ч. от массы волокна и в течение 5-15 мин поддерживают рН водного раствора .7-8, а затем доводят рН до 2-5.
Пример 1. Рубленая на отрезки длиной 10 мм комплексная 400 филаментная нить иэ волокон диаметром 10 мкм в количестве 100 вес.ч. загружается в
3 7341 емкость с водой, рН которой 7-8. Готоющтся 2%лая концентрация волокнистой массы, к которой добавляют 0,1 вес.ч. олвата натрия. После церемешивания в течение 5 мин (за ето время происходит поверхностная обработка волокна) добавляют серную кислоту до. рН 2 н перемешивают 1015 мин. Волокно полностью диснергируется и поступает на выработку стеклохолста. 1О
В результате получается холст равномерной структуры по всей длине и ширине, IT р я м е р 2. То же, что и в примере 1., только загружается 800 фнламент- is иая рубленая нить с диаметром волокна
13 мкм, кроме того, добавляется
0Ä3 вес.ч. аоеата натрия, затем доводится рН среды до 3,5. Холст получается хороюго качества. 30
П р и м e p 3. То же, что и в примерах l,2, только комплексная нить имеет длину отрезков 15-20 мм, кроме то
55 4 го, добавляется 0,6 вес.ч. олеата натрия, Îì доводится рН до 5. Холст получа ется хорошего качества.
Пример 4. То же, что и в примере 1, волокнистую массу 2%ной концентрации доводят рН до 2. Затем добавляют 0,3 вес.ч. олеата натрия. Волокно ие диспергировано, холст неравномерный, неудовлетворительного качества.
Пример 5. То же, что я в прн мере l, в волокнистую массу 2%ной концентрации добавляют лимонную кислоту до рН 2,0-3,5. Волокно не диспергяруется, холст неравномерный по тоацине.
П р я ме р 6. То же, что и в примере l, волокнистую массу 2%ной концентрации доводят до рН 9-10, затем добавляют 0,3% олеата натряя. Стеклянное волокно не диспергируется, образуя пучки волокон. Холст получается плохого качества.
Полученные данные приведены в таблице.
734155
1Ф Ф
Ф 0)
° «4
СЧ
CD и
СЧ tQ Щ Ф
l Ф (р 1
iФ а"
I 1 I ф ° °
1 1 Л
Е CD О
Ф ж
CQ; c«I
СЧ
СО
Ф
1
Щ
05 о
Я
4 о
I I
Ol и о о о рр 0) tQ
О
1С1 1 9 1 1 %
I-I t- t- I-t 11о
fy Q g c4
Ф
В И5 О <О 111 О у ()+ ч;в ж ф I"
3 ОО1
0 8th
3 ««« о ОФ
8.
t4 ж о
g М
CD и и и
Щ IQ ц) о е
h1 и
E ф а
0 Й сО сР,О
СЧ С 1 СО о
Ф
I )
tQ
СО о и .tQ о о о и и 1 1
Д Д е
Я о в и
СЦ СМ
СЧ о ,о о
С
Ф1 Ф» Ф
Ф Ф о
t ь ж
Ь, Я
11 О о
Ф
Я
fQ
If) о о
N о
Я и
l о о о а
Р+ С1 ф ф
g С13
1 1 О
Щ
Ф
Я
Щ
Ф о
СЧ
С9
1 о ,Ф Ф о
С9 ,Ф Ф о о
1 () о и
4 й
2 1-Уо" оа
4" С1
51 МФ ц ®
8О Еео
7 7343
Экономический эффект оТ ис пользования изобретения обеспечивается за счет резкого у у равномерного распределе« иия стеклянных волокон в стеклохолсте, что позволяет получить потребителю стабВ1ьные свойства изделий на его основе.
В частности, появляется возможность использования такого стеклохолста в производстве електроизоляционных пластиков взамен стеклотканей, Упрощается подго- 10 товительное оборудование для получения волокнистой массы в сравнении, например,. с принятым в производстве бумаги.
Формула изобретения
Способ обработки отрезков стеклянного волокна длиной 5-50 мм и диаметром
55 8
10 мкм и выше в производстве стекло холстов методом бумажной технологии путем введения их в водную среду с добавлением солей олеиновой кислоты, о т л ич а ющ и йс я тем, что,сцепьюповы» щения качества эа счет достижения пол- . ной диспергируемости стекловолокна на моноволокна, при введении стекловолокна в водную среду добавляют олеат натрия в количестве 0,1-0,6 вес.ч. от массы волокна и в течение 5-15 мин поддерживают рН водного раствора 7-8, а затем доводят рН до 2-5.
Источники информации, принятые во внимание при экспертизе
1. Патент США N. 2802734, кл. 162-156, 1957.
2. Патент США N 2772157, кл. 162-145, 1956.
Составитель Н. Ильиных
Редактор Г. Мозжечкова Техред С. МигаМ Корректор Н. Степ
Заказ 1996/31 Тираж 528. Подпис ное
ЦНИИ ПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. Ужгород, уп. Проектная, 4
