Способ обработки синтетического ворса

Способ обработки синтетического ворса

Иллюстрации

Показать все

Реферат



ggg

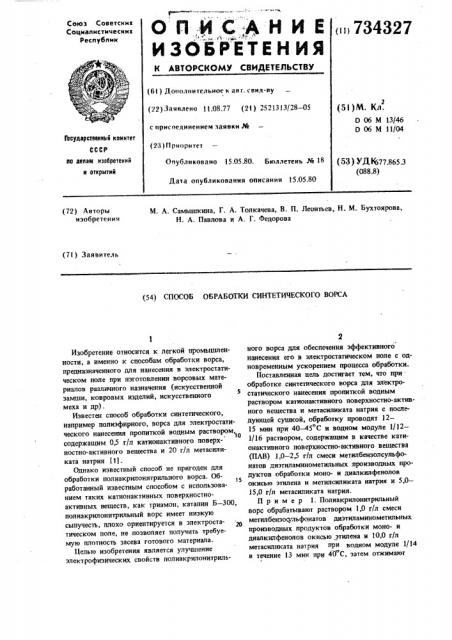

ОПЙСАНИЕ

ИЗОБРЕТЕН ИЯ ()734327

Союз Советских

Соцмалмстмческмх

Республмк

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свил-ву (22) Заявлено 11.08.77 (21) 2521313/28 — 05 с присоелименмем заявки Ж (23) Приоритет (53)M. Кл.

0 06 М 13/46

0 06 М 11/04

Гасударственный комитет но делам изобретений н открытий

Опубликовамо 15 05.80. Бюллетень ¹ 18

Дата опубликования описания 15.05.80 (3) УД 677.865.3 (088.8) М. А. Самышкина, Г. А. Толкачева, В. П. Леонтьев, Н. М. Бухтоярова, H. А. Павлова и А. Г. Федорова (72) Авторы изобретения (7() Заявитель (54) СПОСОБ ОБРАБОТКИ СИНТЕТИЧЕСКОГО ВОРСА

Изобретение относится к легкой промышленности, а именно к способам обработки ворса, предназначенного.для нанесения в электростатическом поле при изготовлении ворсовых материалов различного назначения (искусственной

5 замши, ковровых изделий, искусственного меха и др).

Известен способ обработки синтетического, например полиэфирного, ворса для электростатического нанесения пропиткой водным раствором, то содержащим 0,5 г/л катионактивного поверхностно-активного вещества и 20 г/л метасиликата натрия (1).

Однако известный способ не пригоден для обработки полиакрилонитрнльного ворса. Обработанный известным способом с использованием таких катионактивных поверхностноактивных веществ, как трнамон, каталин Б 300, полиакрилонитрильный ворс имеет низкую сыпучесть, плохо ориентируется в электростатическом поле, не позволяет получить требуемую плотность засева готового материала

11елью изобретения является улучшение электрофизических свойств полиакрилонитриль2 ного ворса для обеспечения эффективного нанесения его в электростатическом поле с одновременным ускорением процесса обработки.

Поставленная цель достигает тем, что при обработке синтетического ворса для электростатического нанесения пропиткой водным раствором катионактивного поверхностно-активного вещества и метасиликата натрия с последующей сушкой, обработку проводят 12—

15 мин при 40 — 45 С и водном модуле 1/12—

1/16 раствором, содержащим s качестве катионактивного поверхностно-активного вещества (ПАВ) 1,0 — 2,5 г/л смеси метилбензолсульфонатов диэтиламннометильных производных продуктов обработки моно- и диалкилфенолов окисью этилена и метилсиликата натрия и 5,0—

15,0 г/л метасиликата натрия.

Пример 1. Полиакрилонитрильный ворс обрабатывают раствором 1,0 г/л смеси метилбензотульфонатов диэтиламинометильных производных продуктов обработки моно- и дналкилфенолов окисью этилена и 10,0 г/л метасилнката натрия при водном модуле 1/14 в течение 13 мин при 40 С, затем отжимают

734327

3 и сушат при 75 С, Обработанный ворс имеет следующие характеристики:

Просев через сито !,5х1,5 мм;% 98 Плотность засева по 8-бальной системе, балл 7

Электрическое сопротивление, Ом, при относительной влажности, %: 45 1,8 1010

65 1,5 !0

Характер движения в электростатическом иоле

Полет интенсивный, направленный

П Р и м е P 2 Полиакрилонитрильный ворс обрабатывают раствором 2,5 г/л смеси метилбензолсульфонатов диэтиламинометильных производных продуктов обработки моно- и диалкилфенолов окисью этилена и 15,0 г/л, метасиликата натрия при водном модуле 1/16 в течение 12 мин при 45 С, затем отжимают 20 на центрифуге и сушат при 70 С. Обработанный ворс имеет следующие характеристики

Просев через сито 1,5х1,5 мм % 88

Плотность засева по 8-бальной системе, балл 6 25

Электрическое сопротивление, Ом, при относительной влажности, % 45 2,8 1О е

65 2,7 10

Характер движения в электростатическом поле зе

Полет и

45 ориентация удовлетворительные 35

Пример 3. Полиакрилонитрильный ворс обрабатывают раствором 1,0 r/ë смеси метилбензолсульфонатов диэтиламинометильных производных продуктов обработки моно- и диалкилфенолов окисью этилена и 5,0 г/л 4о метасиликата натрия при водном модуле 1/12 в течение 15 мин при 43 С, затем отжимают и просушивают при 80 С. Обработанный ворс имеет следующие характеристики:

Просев через сито 1,5х1,5 мм,% 92

Плотность засева по 8-бальной системе, балл 6

Электрическое сопротивление, Ом, при относительной влажности, %:

Характер движения в электростатическом поле

i2 !O

1,7- lO"

Полет и ориентация удовлетворительные

Полиакрилонитрильный ворс, обработанный по предлагаемому способу, имеет на два поряд ка ниже электрическое сопротивление, чем ворс, обработанный по известному способу, в

1,5 раза большую сыпучесть, хорошо ориентируется вдоль силовых линий электростатического поля.

Использование предлагаемого способа позволяет сократить продолжительность технологического процесса обработки в два раза, улучшить электрофизические свойства ворса, обеспечивающие интенсивный полет ворсинок в электростатическом поле и их ориентирование, высокую плотность засева основы, и, таким образом, повысить качество ворсового материала. Обработанный ворс не требует специального кондиционирования для достижения равновесной влажности. Обработка волокна может проводиться как в жгуте перед резкой, так и самого ворса.

Формула изобретения

Способ обработки синтетического ворса для электростатического нанесения пропиткой водным раствором катионактивного поверхностноактивного вещества и метасиликата натрия с последующей сушкой, о т л и ч а ю щ и йс я тем, что, с целью улучшения электрофизических свойств полиакрилонитрильного ворса и ускорения процесса, обработку проводят

12 — 15 мин при 40 — 45 С и водном модуле

1/12-1/16 раствором, содержащим в качестве катионактивного поверхностно-активного вещества 1,0 — 2,5 г/л смеси метилбензилсульфонатов диэтиламинометильных производных продуктов обработки моно- и диалкилфенолов окисью этилена и метасиликата натрия и 5,0 — 15,0 г/л метасиликата натрия.

Источники информации, принятые во внимание при экспертизе

1, Химия и технология крашения, синтеза красителей и полимерных материалов. вып. 2, Иваново, 1976, с. 52 — 56 (прототин), ЦНИИПИ Заказ 2019/38 Тираж 492 Подписное

Филиал ППП "Патент", r, Ужгород, ул. Проектная, 4
