Сборная железобетонная плита крепления откосов

Сборная железобетонная плита крепления откосов

Иллюстрации

Показать все

Реферат

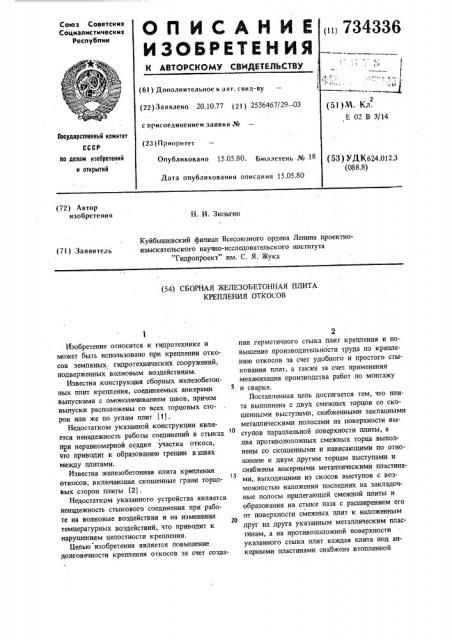

Союз Советских

Социалистических

Республик ii 734336

Ф

1 к двторскому свидетельству

Ф ! (61) Дополнительное к авт. свкд-ву (22) Заявлено 20.10.77 (21) 25364б7/29 — 03 (51) М. Кл.

E 02 В 3/14 с присоединением заявки №

Государственный комитет (23) П риоритет оо делам изобретений и открытий

Опубликовано 15.05.80. Бюллетень ¹ 18

Дата опубликования описания 15 05.80 (53) УДК6 4.0123 (088.8) (72) Автор изобретения

Н. И. Зюзьгин

Куйбышевский филиал Всесоюзного ордена Ленина проектноизыскательского научно-исследовательского института

"Гидропроект" им. С. Я. Жука (7I ) Заявитель (54) СБОРНАЯ ЖЕЛЕЗОБЕТОННАЯ ПЛИТА

КРЕПЛЕНИЯ ОТКОСОВ

Изобретение относится к гидротехнике и может быть использовано при креплении откосов земляных, гидротехнических сооружений, подверженных волновым воздействиям.

Известна конструкция сборных железобетонных плит крепления, соединяемых анкерами выпусками с омоноличиванием швов, причем выпуски расположены со всех торцовых сторон или же по углам плит (1).

Недостатком указанной конструкции является ненадежность работы соединении в стыках

1о пои неравномерной осадке участка откоса, что приводит к образованию трещин в швах между плитами.

Известна железобетонная плита крепления

15 откосов, включающая скошенные грани торцовых сторон плиты (2).

Недостатком указанного устройства является ненадежность стыкового соединения при работе на волновые воздействия и на изменения температурных воздействий, что приводит к нарушениям целостности крепления.

Целью изобретения является повышение долговечности крепления откосов за счет созда2 ния герметичного стыка плит крепления и повышение производительности труда по креплению откосов за счет удобного и простого стыкования плит, а также за счет. применения механизации производства работ по монтажу и сварке.

Поставленная цель достигается тем, что плита выполнена с двух смежных торцов со скошенными выступами, снабженными закладными металлическими полосами на поверхности выступов параллельной поверхности плиты, а два противоположных смежных торца выполнены со скошенными и нависающими по отношению к двум другим торцам выступами и снабжены анкерными металлическими пластинами, выходящими из скосов выступов с возможностью наложения последних на закладочные полосы прилегающей смежной плиты и образования на стыке паза с расширением его от поверхности смежных плит к наложенным друг на друга указанным металлическим пластинам, а на противоположной поверхности указанного стыка плит каждая плита под анкерными пластинами снабжена втопленной

3 73433 в бетон плиты по горцу, например, просмоленной деревянной планкой, причем противополож. ные торцовые стороны плиты взаимно равны и параллельны.

На фиг; 1 представлена плита в общем виде; па фиг. 2 — то же, вид с торца; на фиг. 3—

ro же, разрез по стыку плит.

Железобетонная плита 1 выполнена с анкерными прямоугольными петлевыми металпическиы|и пластинами 2 двух смежных торцовых скошен- 40 ных выступах и с закладными стальными полосами 3 на двух противоположных смежных торцах на поверхности выступов. По нижней части, под скосами анкерных сторон, продолжены упорные просмоленные доски 4, втопленные 15 в бетон по габариту торца.

Две плиты 1 примыкают взаимосопрягаемыми торцами и образуют паз в шве с расширением к поверхности укаэанных пластин 2 и 3.

Уплотнение и герметизапия шва осуществлена 20 снизу упорной просмоленной доской, сверху заполнением герметизирующим омоноличивающим материалом паза шва 5, а сам шов в месте примыкания плит заполнен пластично-вязким материалом 6.

Преимуществом данной конструкции сборной железобетонной плиты крепления откосов земляных гидротехнических сооружений является то, что от волновых знакопеременных или вибрационных нагрузок. а также от температурных 30 градиентов, плиты между собой имеют надежный стык благодаря взаимному перехлесту в торцовых частях и сварному соединению анкерных выступов, Кроме того, конструкция заделки шва падеж- з5 но герметична, что является одним из важных и существенных условий против выноса частиц подстилающего слоя и исключения повреж. дения крепления.

Формула изобретения

Сборная железобето п ая плита крепления откосов, включающая скошенные грани торцовых сторон плиты, отличающаяся тем, что, с целью повышения долговечности крепления откосов и производительности труда по креплению откосов, плита выполнена с двух смежных торцов со скошенными выступами, снабженными закладными металлическими полосами на поверхности выступов параллельной поверхности плиты, а два противоположных смежных торца выполнены со скошенными и нависающими по отношению к двум другим торцам выступами и снабжены анкерными металлическими пластинами, выходящими из скосов выступов с возможностью наложения последних на закладочные полосы прилегающей смежной плиты и образования на стыке паза с расширением его от поверхности смежных плит к наложенным друг на друга укаэанным металлическим пластинам, а на противоположной поверхности указанного стыка плит каждая плита под анкерными пластинами снабжена втопленной деревянной планкой, причем противоположные торцовые стороны плиты взаимно равны и параллельны.

Источники информации, принятые во внимание при экспертизе

1. Шабанов А. Д. Крепление напорных земляных откосов, М., "Недра", 1971, с. 9.

2. Авторское свидетельство СССР Р 43352, кл, Е 02 В 3/14, 1934 (прототип).

734336

Составитель Л. Штукин

Техред Н. Ковалева

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 и актор Г. Мозжечкова

Заказ. 2022/38

Корректор Ю. Макаренко

Тираж 713 Подписное

ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
